教学演示用双缸内燃机结构展示模型

在机械原理教学、小型动力设备研发初期的结构验证环节，这类剖开式展示的双缸动力结构模型，是帮从业者快速建立曲柄连杆机构运动认知的核心载体。日常实训场景里，职校机械专业的理实一体化课堂、非标动力单元开发的前期方案评审，都需要这类能直观呈现动力转换逻辑的结构样件，不用拆解真实整机就能把进排气、做功、压缩、排气四个冲程的配合关系讲透，比平面原理图的信息传递效率高很多。

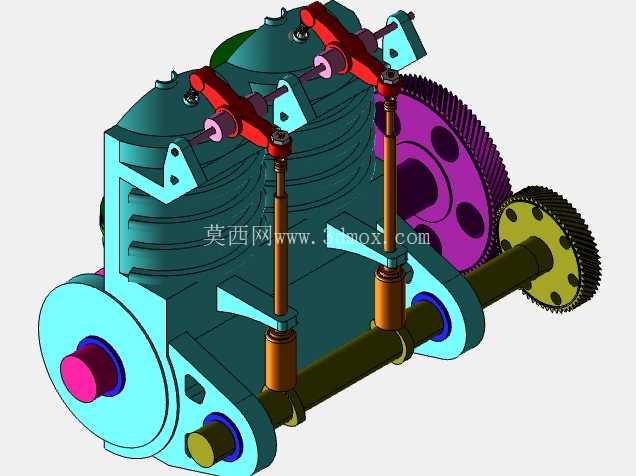

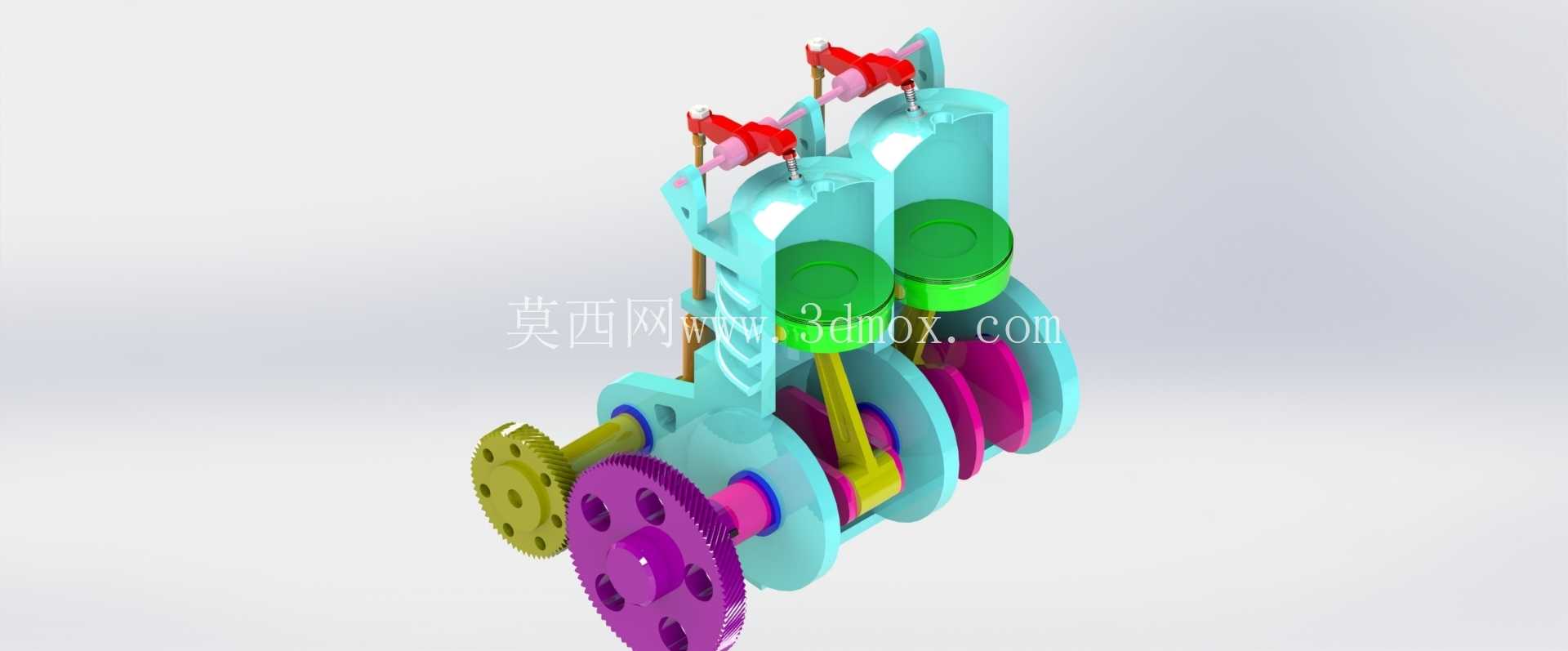

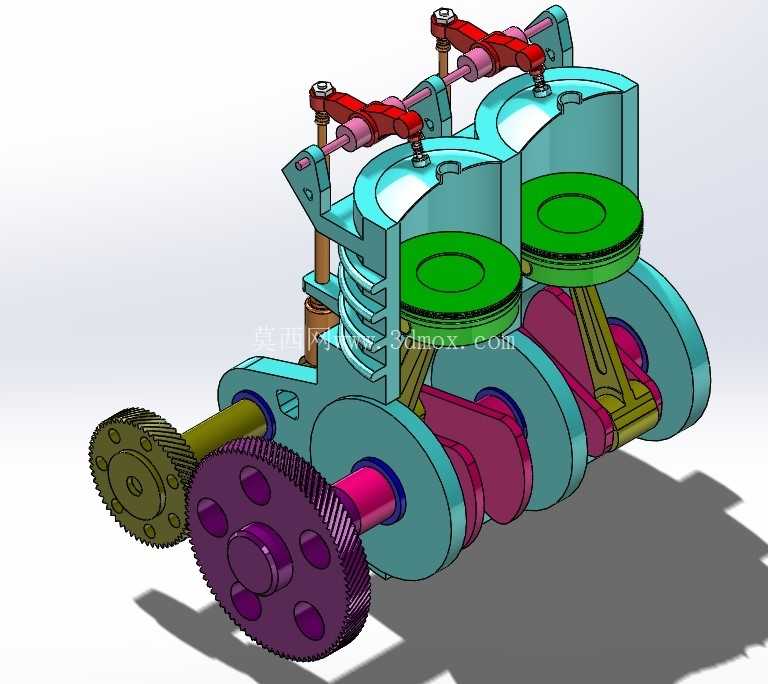

从结构设计逻辑来看，这套模型完全遵循往复式内燃机的核心运动规律，两个活塞呈并列排布，通过各自的连杆与曲轴上错相位的曲柄销连接，保证两个缸的做功行程交替进行，相比单缸结构能大幅降低输出扭矩的波动，减少运转过程中的冲击振动。建模时特意将缸体、缸盖部分做了半透明与色彩区分处理，活塞顶部、连杆大头的装配关系、曲轴配重块的位置都直接外露，不需要做剖面剖切就能看清内部的运动干涉边界，不管是做运动仿真还是实体3D打印制作教具，都能直接提取装配约束关系，不用二次调整结构间隙。

实际选型参考时，这类并列双缸结构的安装边界有明确的工程参考价值：曲轴两端的轴承安装位、齿轮输出端的中心距、缸体顶部的气门组件安装平面，都按照通用小型内燃机的尺寸比例做了还原，输出齿轮的模数、齿宽参数也匹配小功率传动的载荷要求，做小型通用动力设备、科普展品的结构开发时，可以直接参考这套模型的安装孔位、部件间距做适配设计，不用从零开始搭建曲柄连杆的运动校核模型。

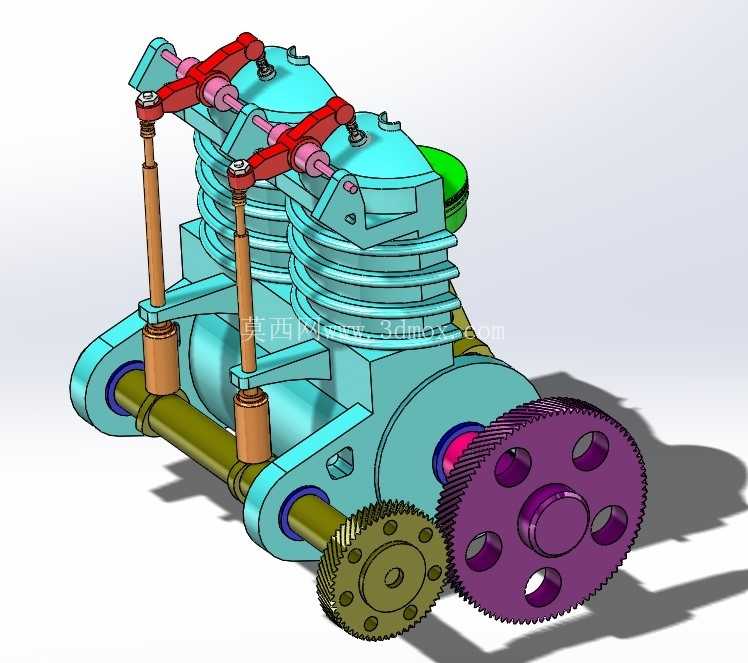

功能特性上，这套模型完整还原了动力传递的全路径：可燃气体在缸内推动活塞做上下往复运动，通过连杆将直线运动转换为曲轴的旋转运动，曲轴前端的传动齿轮将动力向外输出，同时齿轮组还预留了配气机构、润滑系统的安装接口位置，能拓展演示完整的发动机附属系统工作逻辑。不同于真实量产发动机的封闭壳体设计，这套模型的所有运动部件都做了可视化处理，转动曲轴时能清晰看到活塞到达上止点、下止点时连杆的角度变化，两个活塞交替运动的相位差也能直观呈现，能帮初学者快速理解飞轮配重、曲轴平衡块的设计作用——抵消往复运动产生的惯性力，让整机运转更平稳。

在工程实训场景中，这类模型还能作为装配练习的载体，所有部件的装配公差都按照实际工程要求设置，活塞与缸壁的间隙、连杆大头与曲柄销的配合精度、齿轮啮合的侧隙都符合通用机械设计标准，学员可以按照装配流程依次完成活塞销安装、连杆与曲轴对接、缸体合箱、齿轮组装配的全流程练习，熟悉动力部件的装配工艺要求，避免在真实设备装配时出现配合过紧、运动干涉的问题。做小型动力设备的方案迭代时，也可以在这个基础模型上调整缸径、冲程、曲轴相位角等参数，快速验证不同参数下的动力输出特性，缩短前期方案的验证周期。
