带法兰连接的工业直角管道弯头

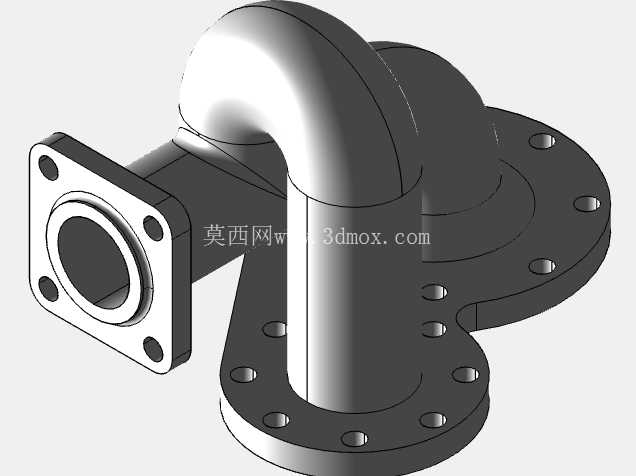

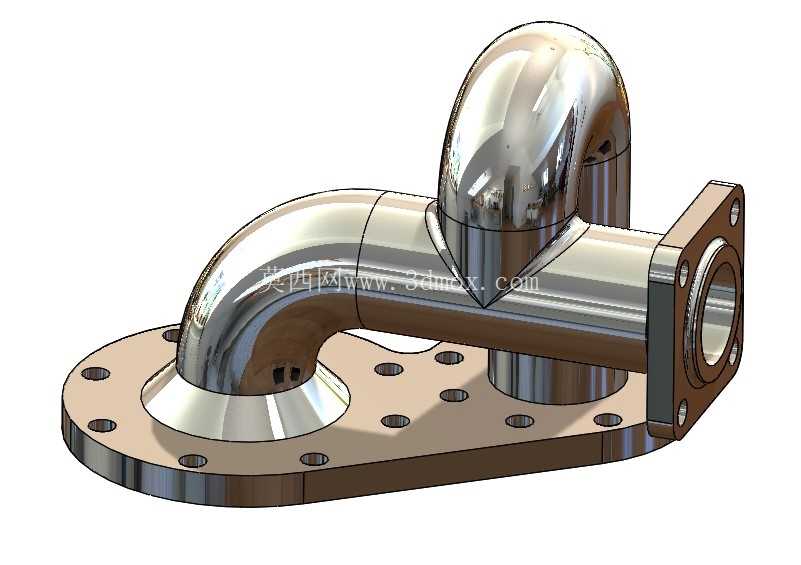

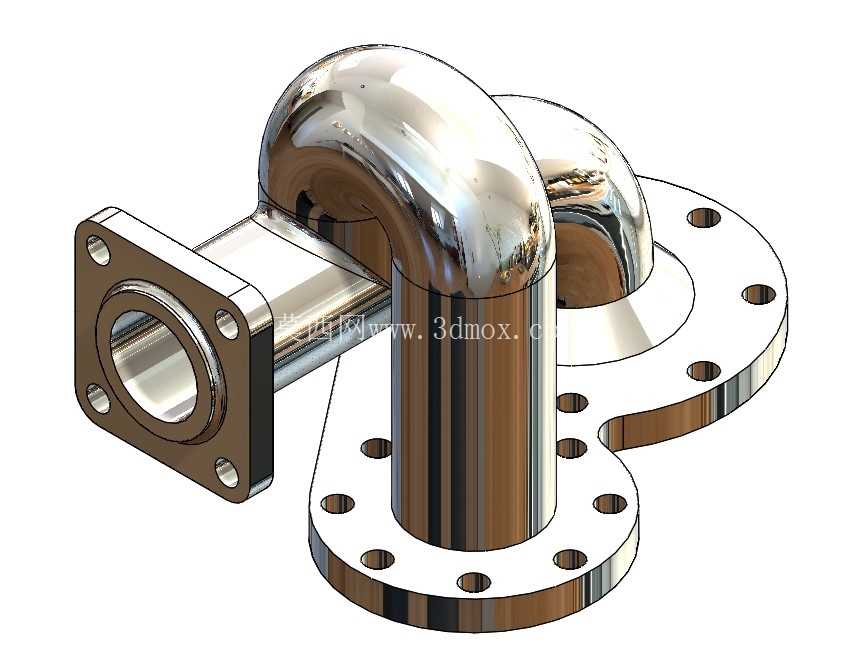

　　在化工流体输送、车间集中供气、液压动力回路、市政给排水管网这类需要改变管路走向的场景里，带法兰的90度弯头是出现频率极高的管路转向连接件，不同于焊接式弯头需要现场施焊、后期拆改难度大的特性，法兰连接结构的弯头可以在不破坏相邻管路的前提下完成拆装更换，尤其适合需要定期检修、频繁调整管路布局的生产场景。这款弯头的设计首先考虑了管路连接的密封可靠性，一端采用方形法兰结构，适配小通径、安装空间紧凑的设备接口，方形法兰的四个螺栓孔呈对称分布，安装时无需刻意调整周向角度，对准孔位即可完成紧固，适合设备端的紧凑安装场景；另一端采用圆形法兰结构，适配常规工业管路的标准法兰接口，圆形法兰的螺栓孔沿圆周均匀排布，可根据现场管路走向调整安装角度，适配不同方向的管路对接需求。

　　从结构设计逻辑来看，弯头的转弯段采用大曲率圆弧过渡，没有直角突变的流道结构，流体经过转弯段时不会产生剧烈的流向折转，能有效降低管路内部的流阻损失，减少流体对管壁的冲刷磨损，尤其是输送含固体颗粒的流体介质时，圆弧过渡结构能避免颗粒在转弯处堆积，降低管路堵塞的概率。弯头的主体管壁厚度均匀，法兰与弯管本体的衔接处做了圆弧过渡加强处理，避免应力集中导致的连接部位开裂，在承受管路内压、外部管路振动载荷时，应力可以均匀分散到法兰与管壁的衔接区域，不会出现局部应力过载的问题。

　　从安装边界来看，方形法兰端的安装面需要保证与对接设备接口的平面度偏差不超过0.1mm，安装时需在密封面间加装对应压力等级的密封垫片，四个紧固螺栓需采用对角分步拧紧的方式，避免单边受力导致法兰变形泄漏；圆形法兰端的对接需要保证相邻管路的同轴度偏差不超过通径的1%，防止安装后管路产生额外的内应力，长期运行下出现焊缝开裂或者法兰密封失效的问题。在实际选型应用中，这款弯头可以适配多种流体介质的输送场景，包括常温清水、液压油、压缩空气以及弱腐蚀性化工介质，抛光的外壁表面不仅便于日常清洁维护，也能直观观察到管壁是否存在外漏、锈蚀等问题，适合食品加工、制药这类对管路卫生要求较高的生产场景，也能满足常规工业生产的管路布局需求。

　　不同于螺纹连接的弯头仅适合小通径低压管路，法兰连接的结构可以承受更高的管路压力，在中高压管路系统中也能稳定运行，安装时不需要对管路端部套丝，降低现场施工的难度，后期维护时只需要拆卸法兰螺栓即可完成弯头更换，不需要切割相邻管段，能大幅缩短管路检修的停机时间。在三维建模过程中，这款模型严格遵循法兰连接的尺寸规范，螺栓孔的位置、法兰密封面的尺寸、弯管的曲率半径都按照实际工业管件的设计标准绘制，结构工程师在进行管路布局设计时，可以直接将该模型导入装配体中，提前验证弯头与周边设备、管路的安装间隙，避免现场安装时出现空间干涉问题，也可以基于该模型快速生成工程图纸，指导后续的加工或者采购选型工作。
