50x30规格柔性合页铰链三维结构设计

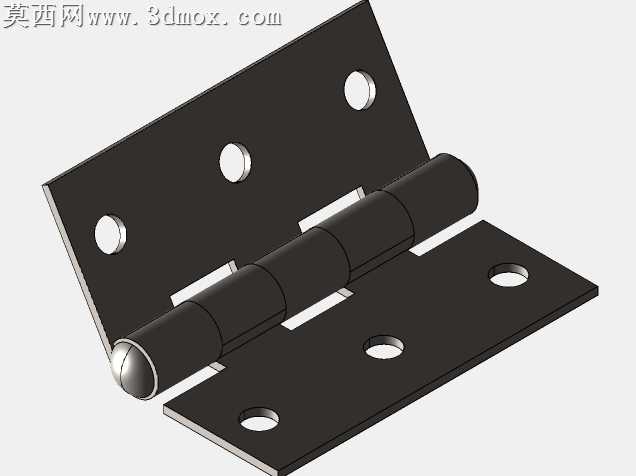

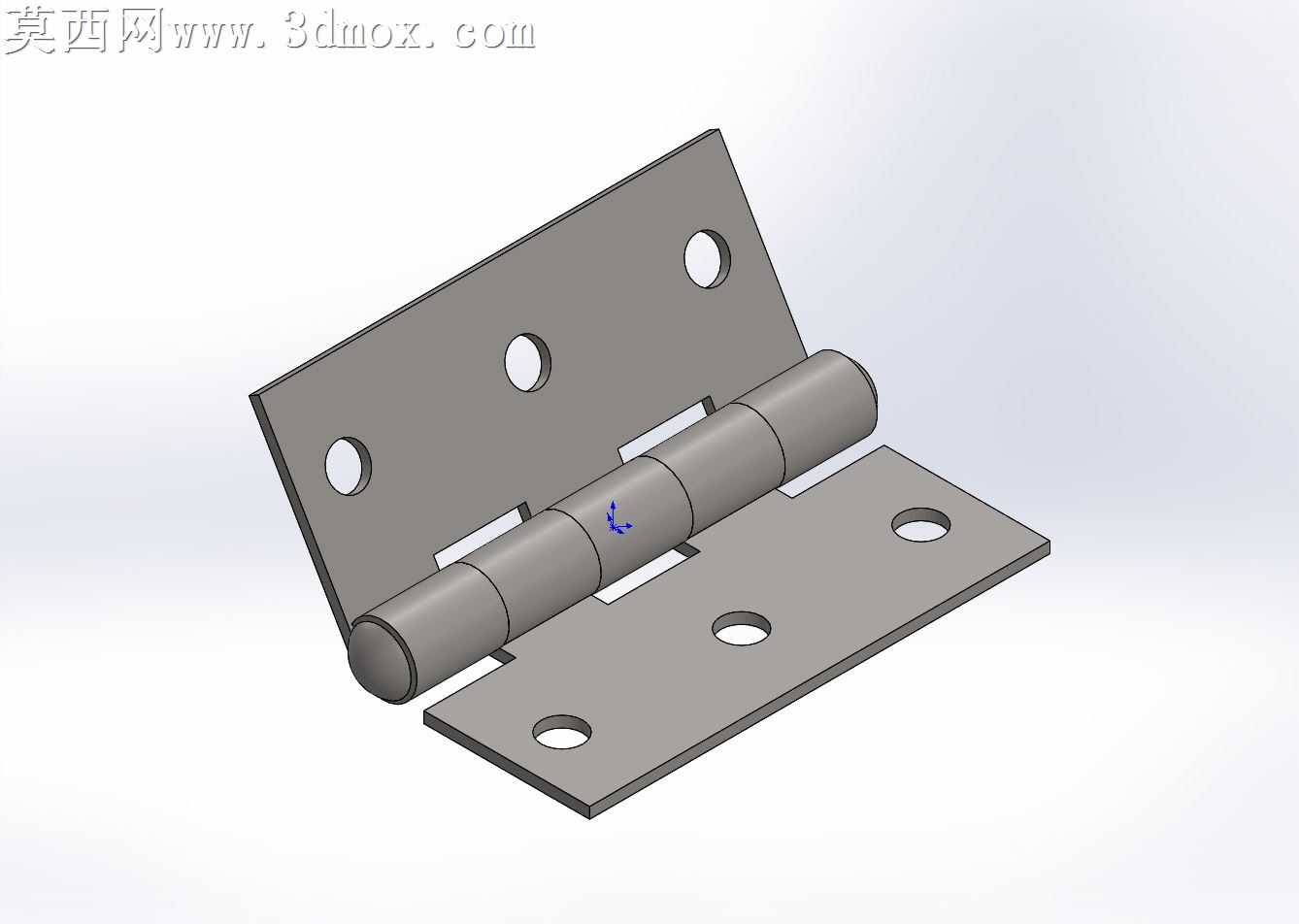

本作品为50x30规格的柔性合页铰链三维建模作品，采用SolidWorks完成全参数化建模设计，同时输出STEP、IGES通用格式文件可适配多数三维设计软件调用，配套完成了基础渲染效果呈现。建模过程中首先梳理合页的功能逻辑：作为实现两个构件绕固定轴相对转动的柔性铰接件，该款合页采用双页片配多段式卷制筒状转轴的经典结构，两个页片分别设计有三个均匀分布的沉头安装孔，用于通过紧固件实现与被连接件的稳固装配，孔位尺寸、页片厚度、转轴直径均按照50x30的规格参数做精准匹配，保证模型尺寸与实际量产五金件参数一致。建模阶段采用实体建模与特征阵列结合的方式，先绘制单个页片的草图轮廓，通过拉伸特征生成页片基体，对安装孔位置做沉头孔特征处理，保证孔位的装配适配性；转轴部分采用分段式圆柱特征建模，将两个页片的卷边筒结构与中心转轴做同轴心配合，添加合理的转动间隙，还原合页实际转动时的活动空间，避免结构干涉。材质设置上选用常见的冷轧钢合页材质参数，赋予模型哑光金属质感，渲染阶段采用柔和的工作室光源，多角度呈现合页的装配形态、孔位布局与转轴结构，清晰展示各部分的结构细节。设计过程中重点考量柔性铰接的功能实现，对页片与转轴的连接位置做圆角过渡处理，还原实际五金件的工艺特征，避免尖锐棱角，同时保证模型的结构合理性，既可以作为五金配件选型的参考模型，也可用于门窗、柜体类装配设计的配套组件调用，模型的各特征均保留可编辑参数，方便使用者根据实际需求调整尺寸规格，适配不同的安装场景。
