树莓派3.5英寸显示屏专用3D打印防护外壳

　　这款壳体的设计初衷，是为3.5英寸树莓派显示屏提供一套兼顾防护、安装与外设拓展的一体化承载结构，整体采用选择性激光烧结工艺成型，基材选用尼龙PA12，成型后做60μm级表面抛光处理，既保留了3D打印结构复杂成型的优势，也让壳体外表面达到工业装配的平整度要求。从实际使用场景来看，这类带屏树莓派常被嵌入小型工控终端、桌面状态监测面板、便携交互装置中，壳体需要同时承担屏幕固定、主板限位、接口避让、线缆走线引导多重作用，不能仅做简单的围合罩壳。设计过程中最先敲定的是屏幕安装腔的边界尺寸：腔体严格匹配3.5英寸HDMI显示屏的外轮廓，在初始试装验证中发现，常规贴合公差会导致屏幕装入时侧边卡滞，尤其是屏幕左侧FPC排线出线区域，

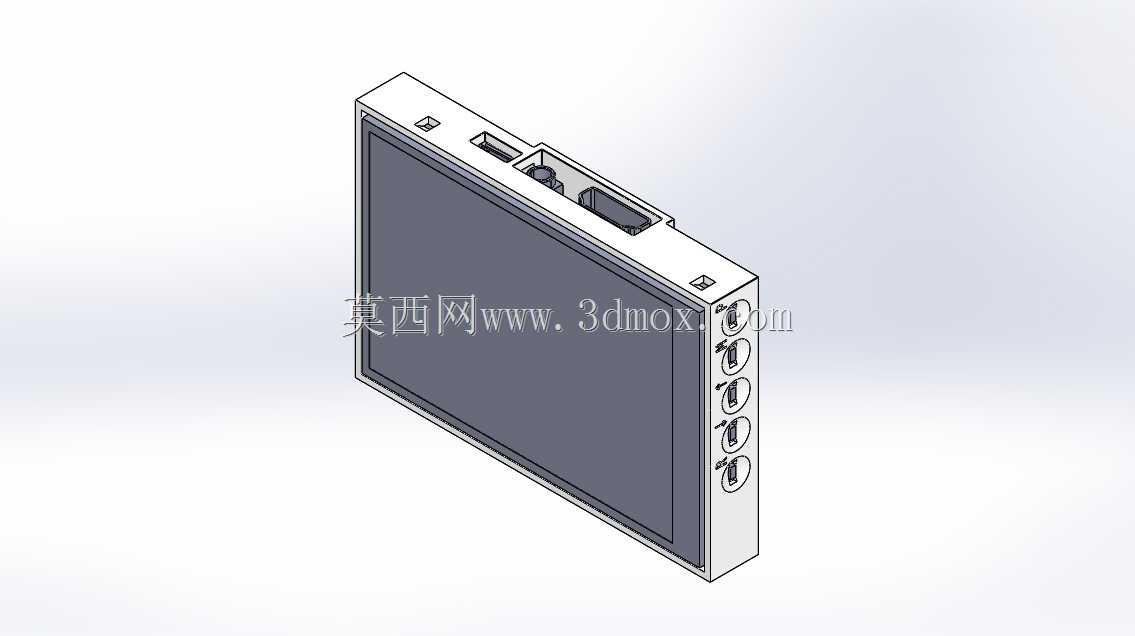

　　若腔体侧壁与排线预留间隙不足，装配时极易挤压排线造成金手指接触不良，甚至折损柔性线路。因此最终在屏幕宽度与长度方向的装配基准面上，统一预留0.2mm的适配余量，这个余量既不会让屏幕在腔体内出现旷量晃动，也能抵消SLS打印过程中粉末烧结带来的尺寸收缩偏差，同时在左侧排线出线位置专门拓宽出局部避让槽，给FPC排线留出自然弯折的空间，避免线缆被壳体与屏幕夹合。壳体的侧面布局完全对应树莓派主板的外设接口排布，从轴测视角可以看到侧立面依次预留了多组接口开孔，开孔位置与主板接口的伸出高度、插接头外围尺寸做了匹配，日常插拔USB、音频、电源类接头时，不会出现插头与壳体侧壁干涉、无法完全插合的问题。考虑到这类嵌入式终端长时间运行的散热需求，

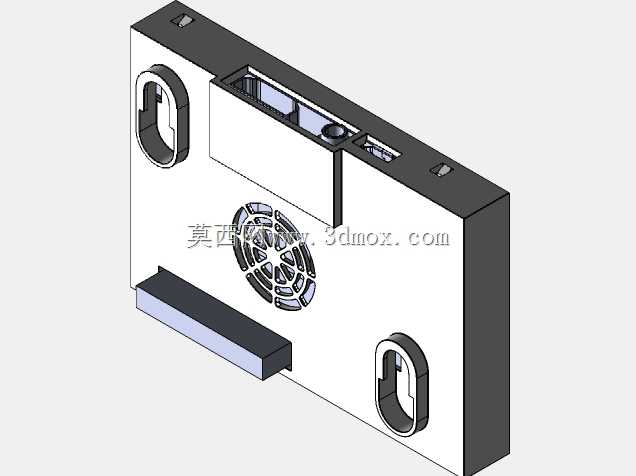

　　壳体对应主板发热芯片的区域没有做全封闭设计，而是在结构强度允许的位置设置了通风格栅，格栅的筋条厚度经过权衡：过薄会在SLS成型时出现翘曲、断筋，过厚则会挤占通风过流面积，最终的筋条尺寸既保证打印成品率，也能让腔体内外形成自然空气对流，带走屏幕驱动板与树莓派主板运行产生的热量。壳体的屏幕固定位采用嵌入式止口结构，屏幕从壳体后侧装入后，止口台阶托住屏幕的金属背板边缘，前侧边框刚好压住屏幕的非显示黑边区域，不会遮挡有效显示画面，也不需要额外在屏幕正面粘贴固定件，方便后期屏幕维护拆卸。针对不同批次屏幕的厚度公差，止口的压合面预留了微量适配空间，即便屏幕厚度存在小幅偏差，也能保证装配后屏幕表面与壳体前边框基本齐平，不会出现局部凸起或凹陷。

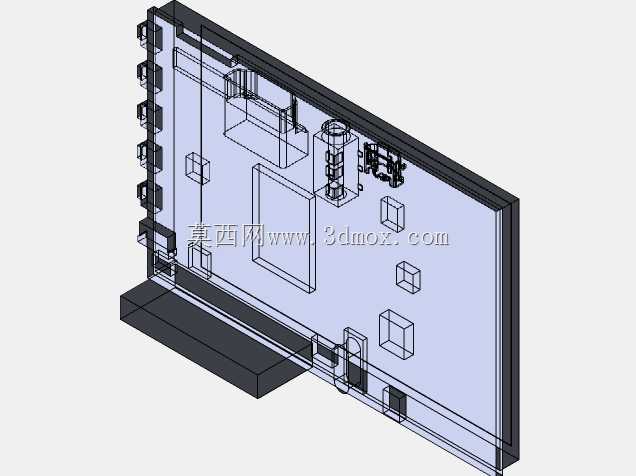

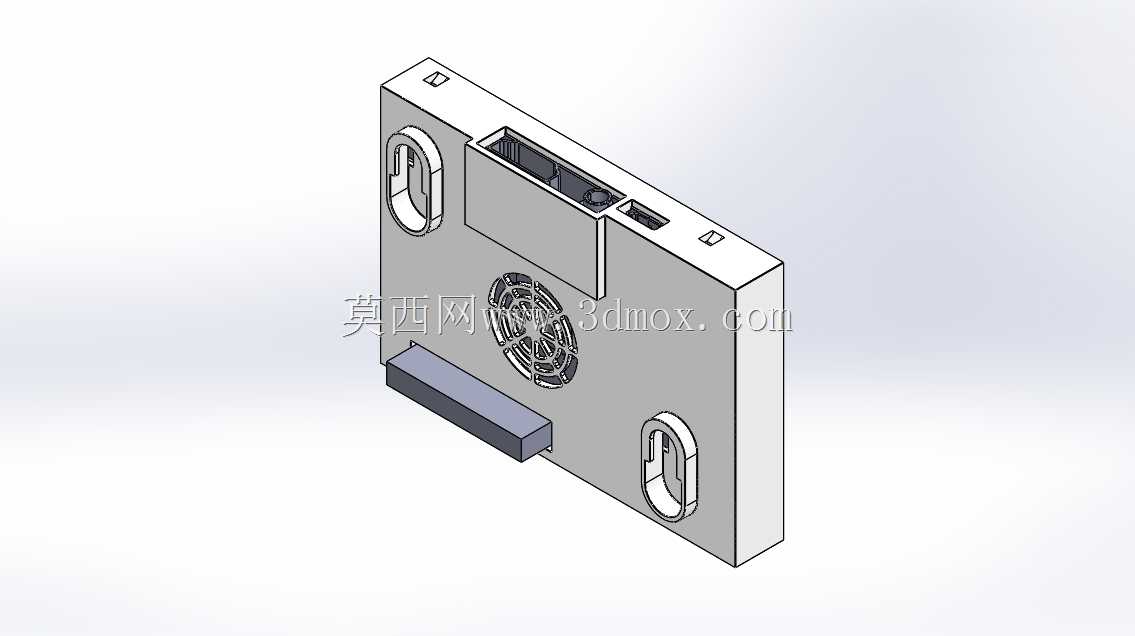

　　在安装边界方面，壳体背部预留了标准化的安装孔位，既可以通过铜柱将树莓派主板直接锁附在壳体内侧的定位柱上，也能利用背部孔位将整个带屏终端固定在设备面板、墙面支架或者铝型材机架上。定位柱的高度经过核算，保证主板锁附后，主板背面的焊点与壳体内壁保持足够安全间隙，避免焊点接触壳体造成短路，同时定位柱根部做了加强筋处理，即便是尼龙材质，反复拧动固定螺丝也不会出现柱体断裂。SLS尼龙PA12材料本身具备不错的韧性与抗冲击性，相比普通PLA打印的壳体，在工业现场遇到轻微磕碰、温度波动时，不容易出现脆裂，60μm的表面抛光处理也让壳体表面不易积灰，日常擦拭维护十分方便。设计阶段还专门考虑了线缆的走向，在靠近供电与显示接口的位置预留了线缆容纳空间，不会出现外接线缆弯折半径过小的问题，整套结构没有多余的复杂特征，所有壁厚均匀，避免SLS打印过程中因壁厚差异过大产生收缩变形，从成型到装配的全流程都贴合3D打印工艺的特性，不需要额外做支撑拆除后的二次打磨，仅需简单清粉即可进入装配环节。
