电助力山地自行车外观结构三维设计

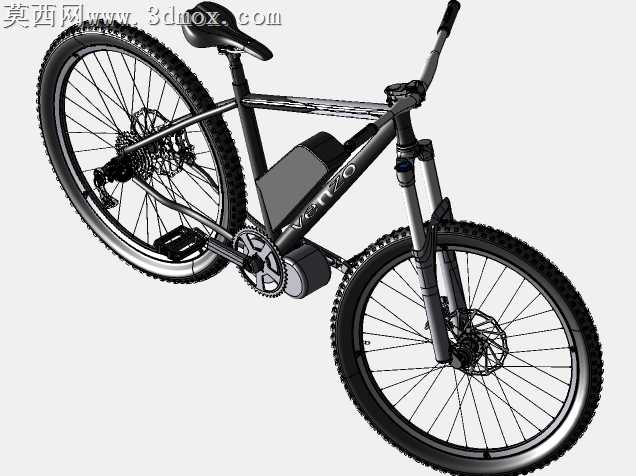

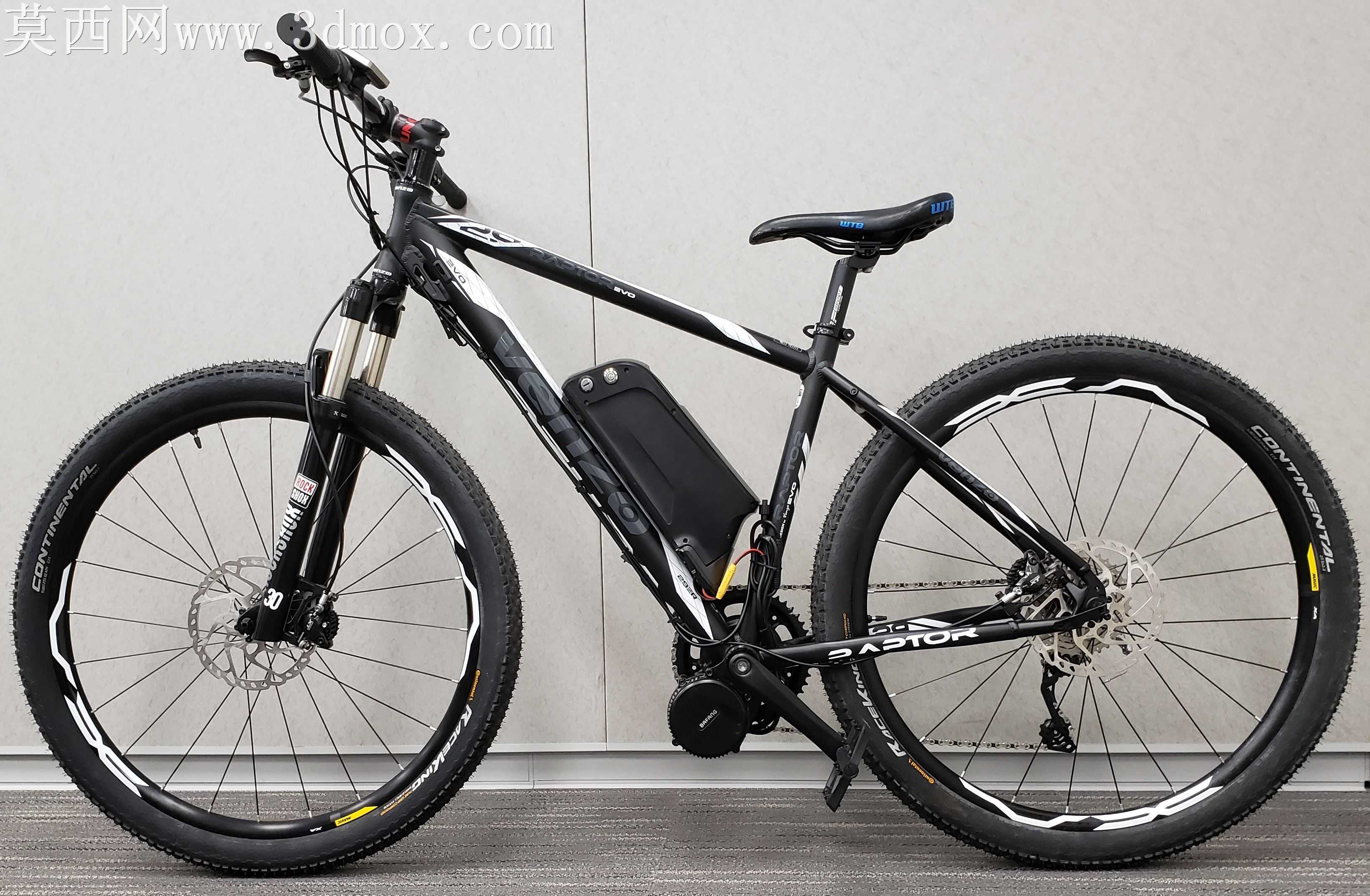

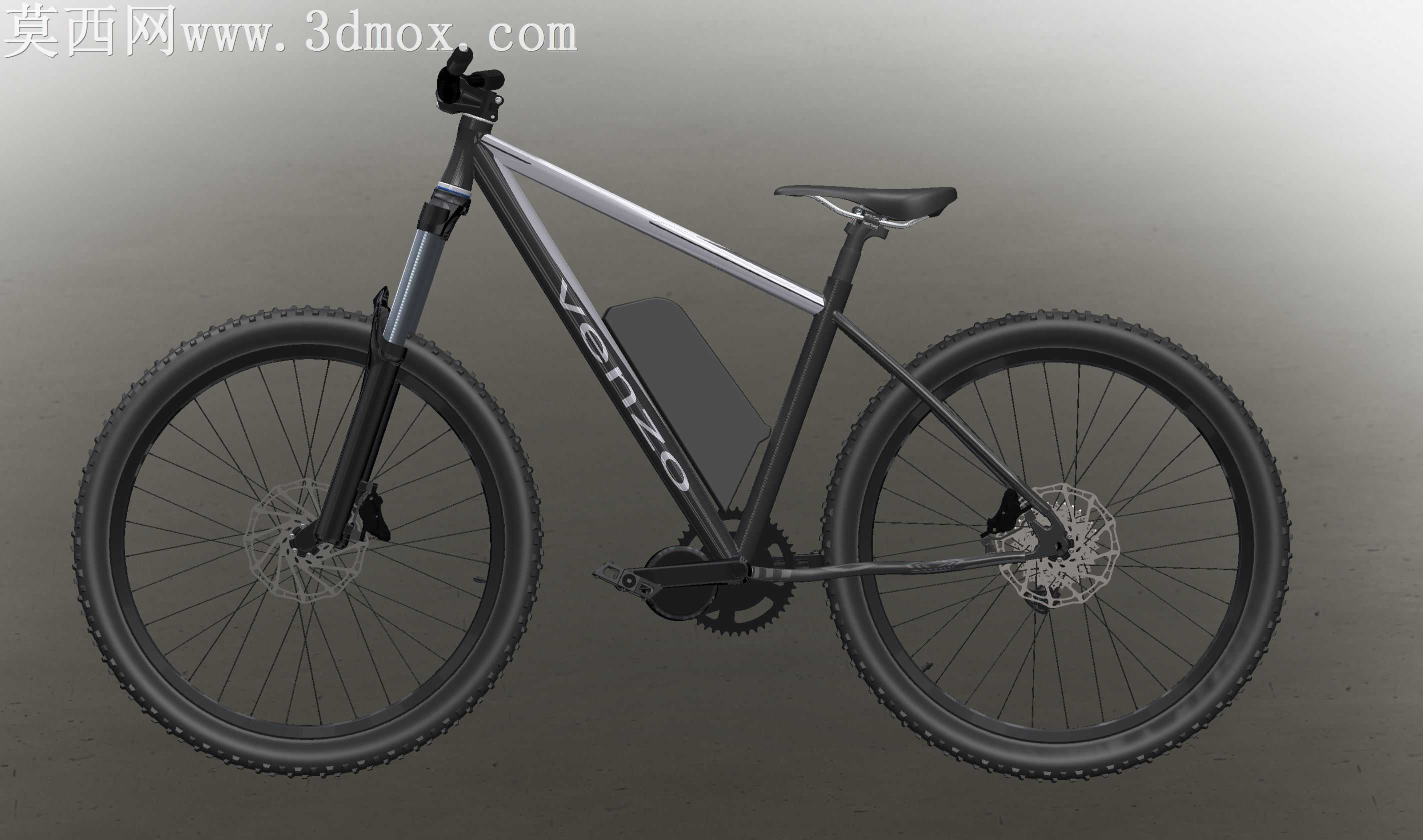

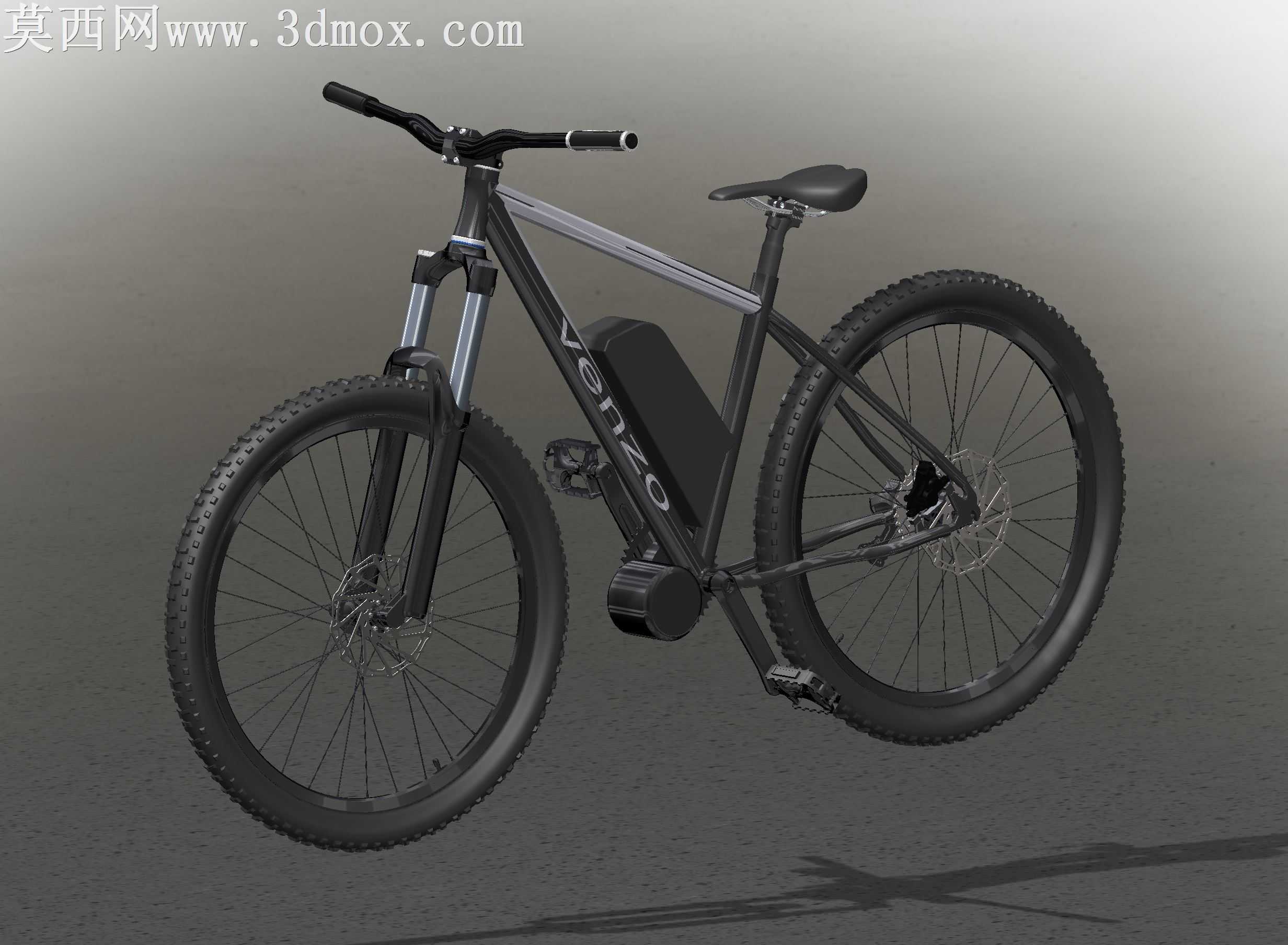

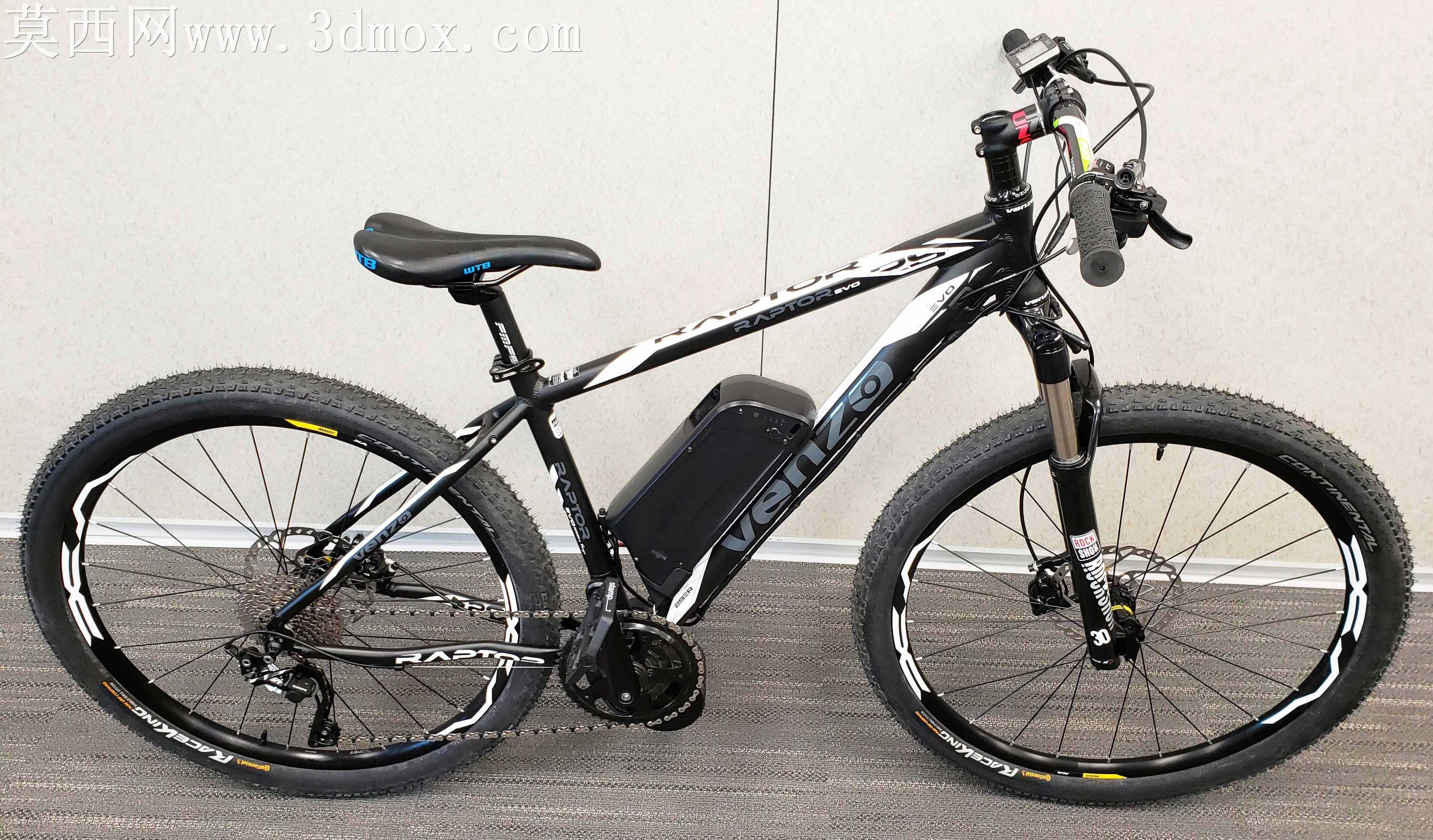

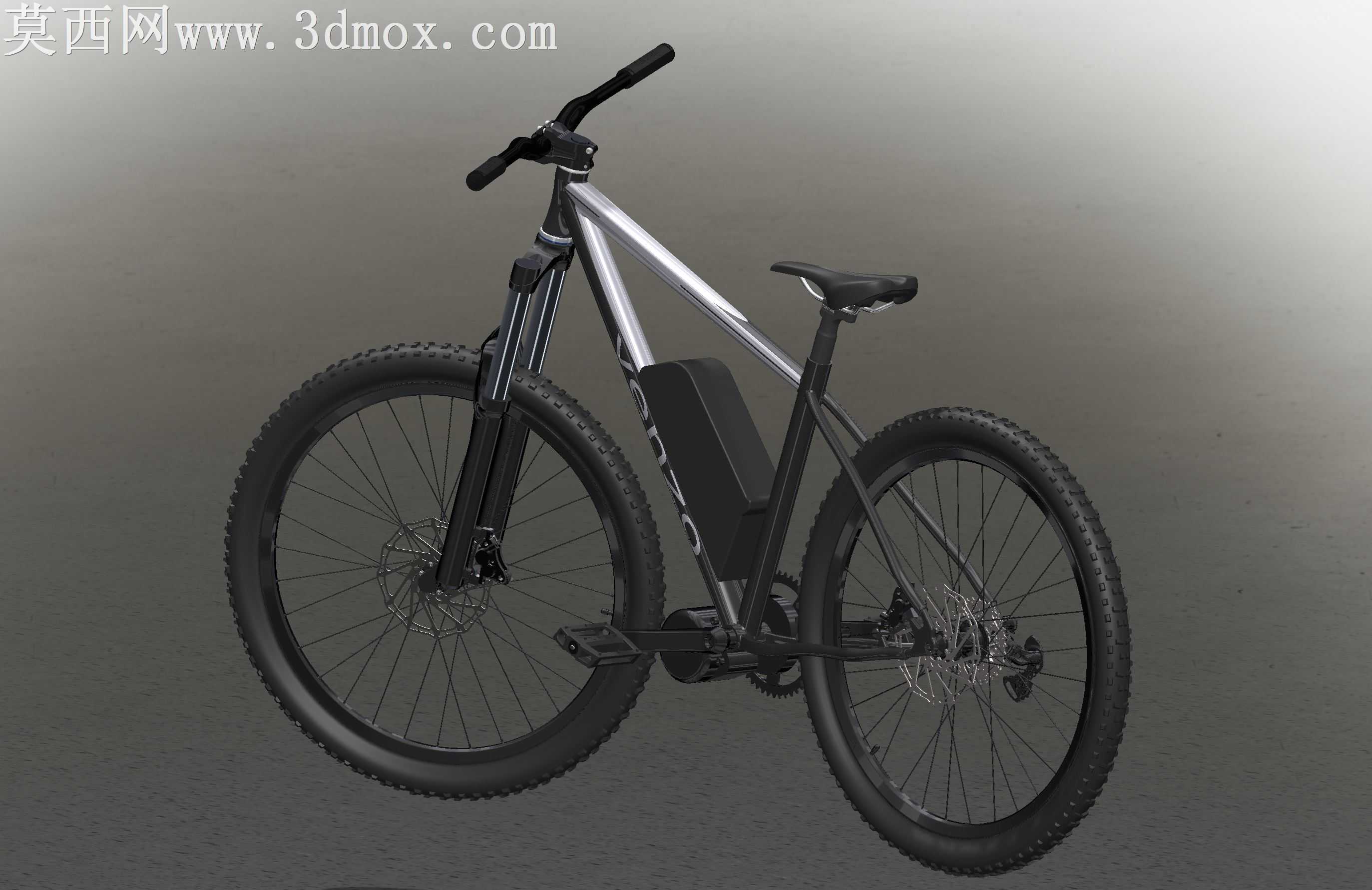

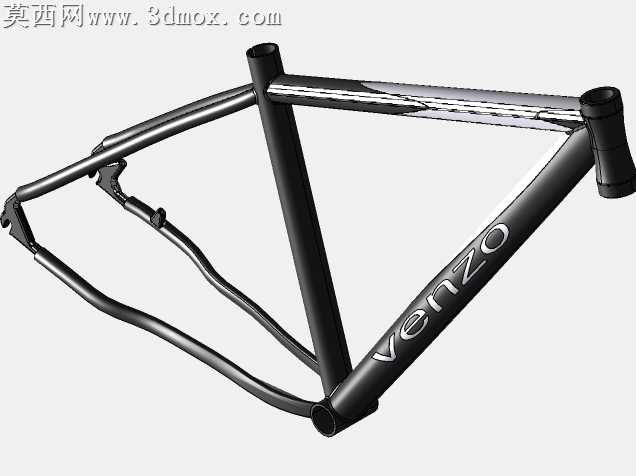

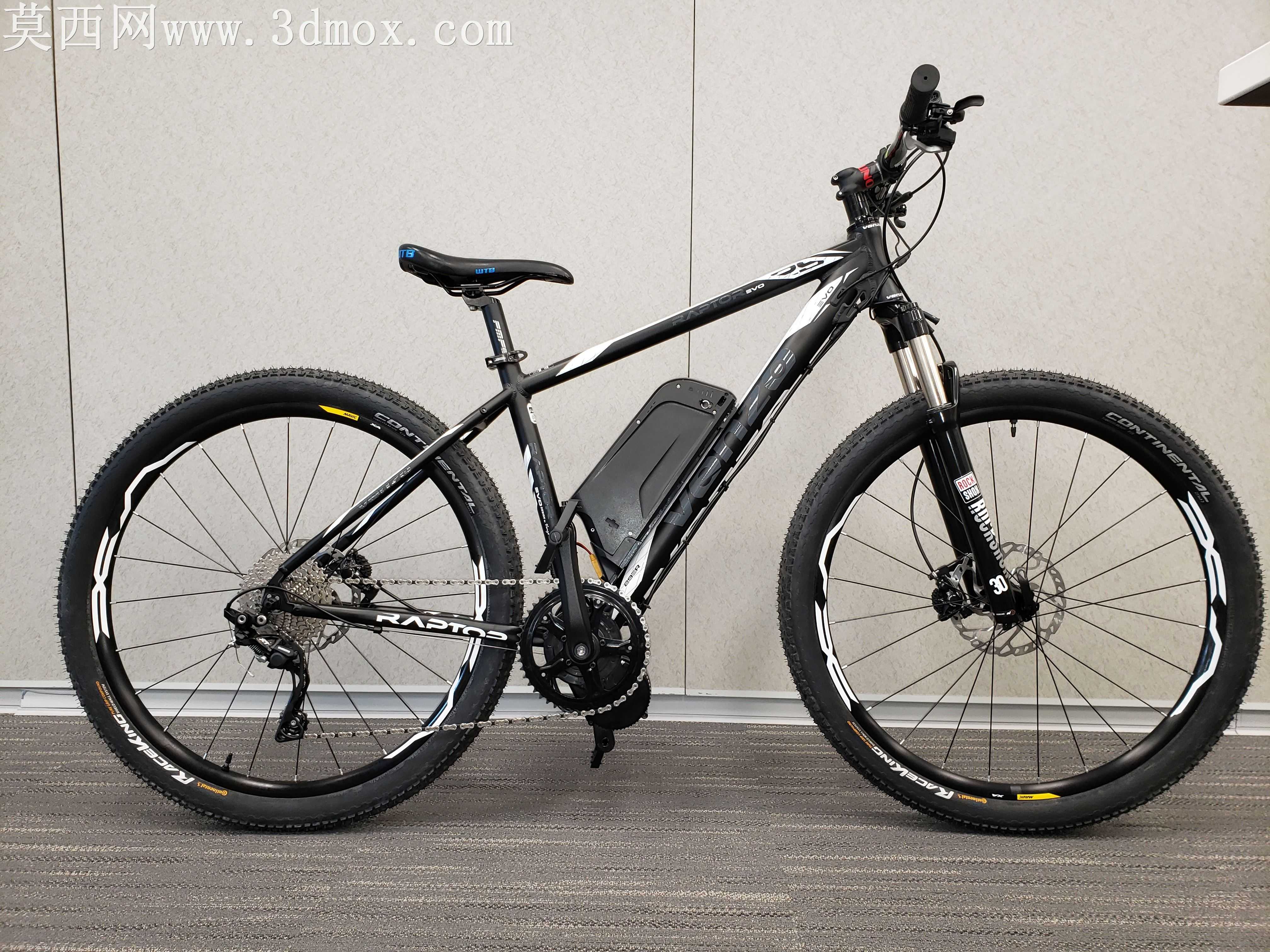

本作品为电助力山地自行车的三维数字化设计成果，建模阶段依托三维扫描获取的实体车点云数据完成逆向重构，全程严格遵循真实量产车型的尺寸比例，对整车各部件进行1:1精准还原。建模过程中首先完成主体三角车架的曲面构建，通过多段曲面顺滑拼接还原铝合金车架的流线型造型，精准还原车架上管、下管、后叉的衔接弧度，同时预留出电池仓、中置电机的安装位，确保各安装位的公差匹配真实装配需求。针对前叉避震结构，建模时还原了避震内管、外管、阻尼调节旋钮、碟刹安装座的细节结构，还原了前叉的行程结构特征，保证结构逻辑符合真实避震前叉的机械原理。轮组部分分别完成了深齿越野轮胎、双层铝合金轮圈、钢丝辐条、六钉碟刹盘、花鼓的独立建模，辐条按照真实交叉编法完成排布，轮胎表面的防滑胎纹、胎侧品牌标识都通过纹理映射完成细节还原，碟刹盘的通风散热孔洞也做了精准的开孔建模，还原制动部件的真实结构。传动系统部分完整构建了中置电机模组、牙盘、链条、多片式飞轮、后变速器、指拨变速结构，链条按照真实传动路径完成与牙盘、飞轮、导轮的啮合装配，后变速器的连杆结构、导轮、张力弹簧结构都做了细化还原，保证传动结构的逻辑合理性。电助力系统部分还原了下管挂载的锂电池模组、电池固定卡扣、电机控制线束、控制器模块的结构，线束按照实车走线路径完成排布，还原电助力车型的专属结构特征。人机部件部分分别完成了人体工学坐垫、座管、直把横、把立、刹车手柄、变速指拨、锁死把套、脚踏的独立建模，坐垫表面的防滑纹理、把套的握持防滑纹路都通过材质纹理做了细节呈现。渲染阶段采用写实材质系统，为车架赋予哑光黑金属漆材质，还原铝合金车架的细腻磨砂质感，同时添加白色品牌拉花的贴花纹理；为避震前叉内管赋予亮面金属镀铬材质，外管赋予磨砂铝合金材质；轮胎赋予黑色哑光橡胶材质，还原橡胶的柔和漫反射质感；传动部件赋予亮面金属材质，搭配轻微的使用磨损质感提升真实度；电池外壳赋予磨砂黑塑料材质，表面添加细微的颗粒质感。场景搭建采用简约室内影棚环境，搭配柔和的三点布光，通过主光勾勒整车轮廓，辅光消除暗部死黑，轮廓光提升金属部件的高光质感，最终渲染图清晰呈现整车的外观造型与结构细节，完整还原这款定制电助力山地车的设计特征，可用于产品展示、结构教学、改装设计参考等场景。
