SRAMX01直装式GXP自行车曲柄组三维设计

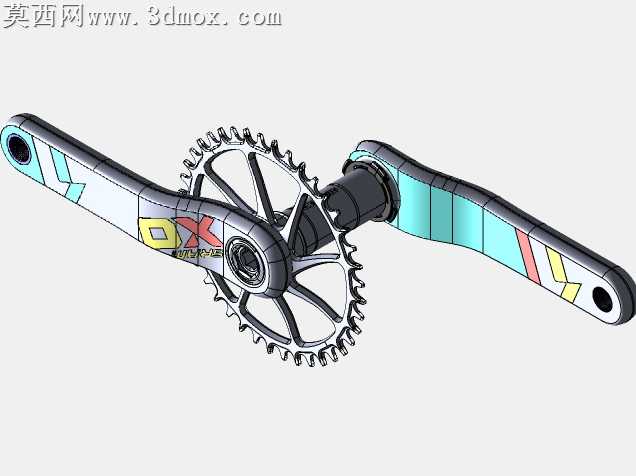

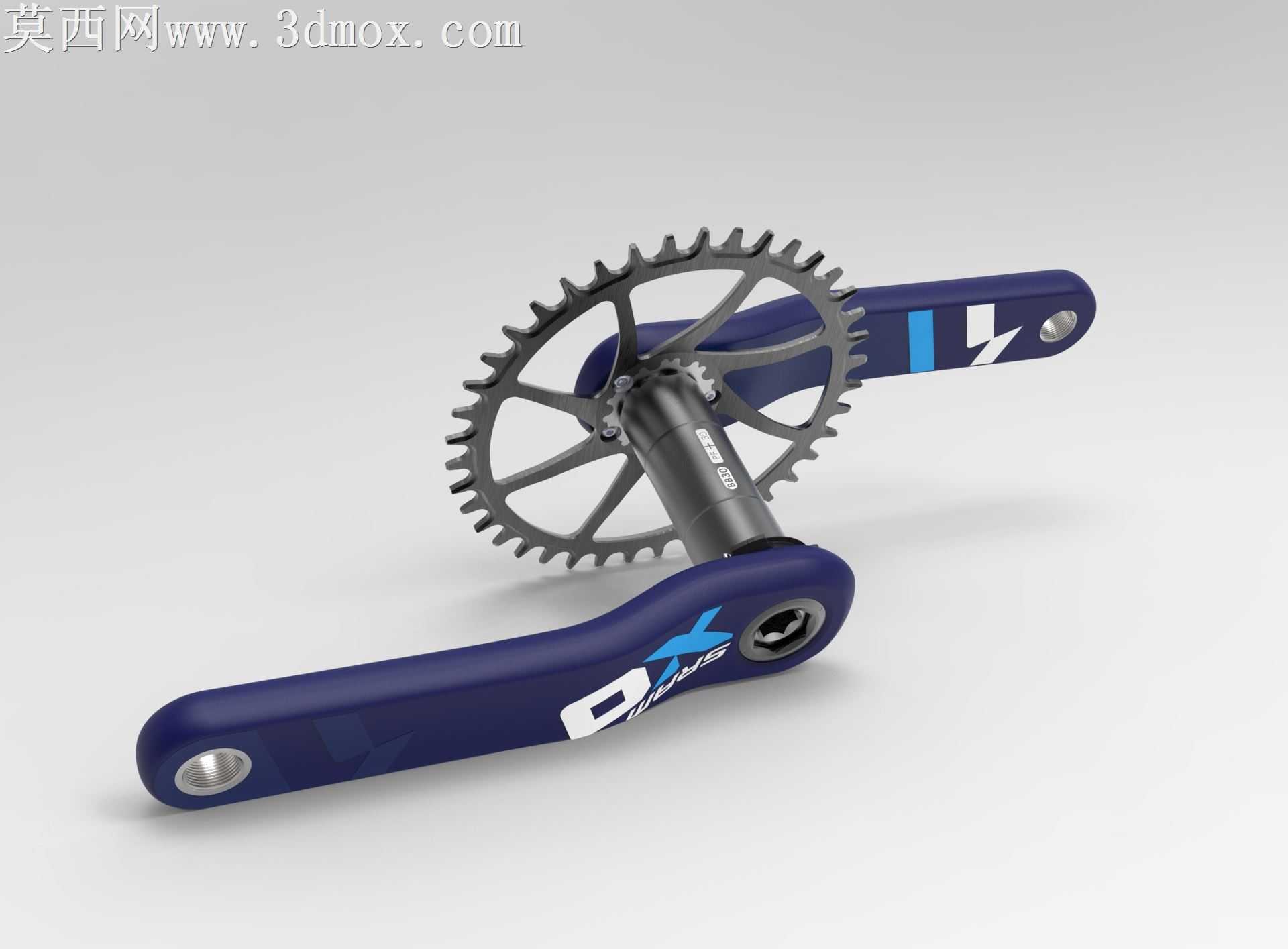

本作品为自行车传动系统核心部件曲柄组的三维建模设计，建模过程严格遵循SRAM X01系列GXP规格曲柄的真实尺寸参数与装配逻辑，在三维建模环境中首先完成整体装配基准的搭建，以中轴安装轴线为核心基准，对齐左右曲柄的安装位、盘片固定位的空间坐标，保证各部件装配间隙符合实际工业生产的公差要求。建模阶段针对曲柄主体采用曲面建模与实体建模结合的方式，先绘制曲柄臂的流线型轮廓曲线，通过放样、扫掠生成基础实体，再对安装孔位、减重槽、标识凹槽等细节进行切除与倒角处理，还原真实曲柄的人体工学造型与轻量化结构特征；盘片部分单独建模，精准绘制单盘齿形的轮廓曲线，通过圆周阵列生成完整齿圈，还原正负齿的特殊齿形结构，保证盘片与链条啮合的结构合理性，同时还原盘片的镂空辐条结构，还原产品轻量化设计特点。材质与渲染阶段，针对不同部件匹配对应材质属性：曲柄主体采用哑光深蓝色工程塑料包覆金属内核的复合材质，调整材质的粗糙度、反光度参数还原磨砂触感的外观效果，表面的品牌标识采用白色与亮蓝色的印刷材质，还原标识的色彩层次；盘片采用哑光深灰色金属材质，模拟铝合金阳极氧化后的表面质感，调整金属度参数还原金属部件的细微反光特性；中轴轴心部分采用亮面金属材质，模拟钢制轴心的抛光金属质感，各部件的接缝处做细微的阴影处理，提升模型的真实感。结构设计上还原GXP规格直装式的装配特点，左曲柄与轴心采用花键配合的锁紧结构，右曲柄与盘片采用直装式固定结构，所有安装孔位、锁紧螺丝的位置都按照实物1:1还原，可直接用于装配验证、结构展示或骑行器材相关的设计演示场景，模型整体结构完整，各部件可单独拆分编辑，能够满足不同场景下的使用需求。
