标准竞赛用网球曲面结构三维造型

日常接触的网球看似结构简单，实则曲面造型的精度直接影响成品的弹跳一致性、飞行轨迹稳定性，做这类三维造型时不能只做个简单球体敷衍，得贴合实际量产网球的结构逻辑来搭建特征。从实际应用场景来看，这类模型可用于体育器材研发阶段的结构验证、运动仿真分析，也可作为体育主题展示场景的配套构件，还能给新手做曲面建模练习的参考案例，毕竟网球的拼接缝曲面是典型的不规则空间曲线放样练习素材。

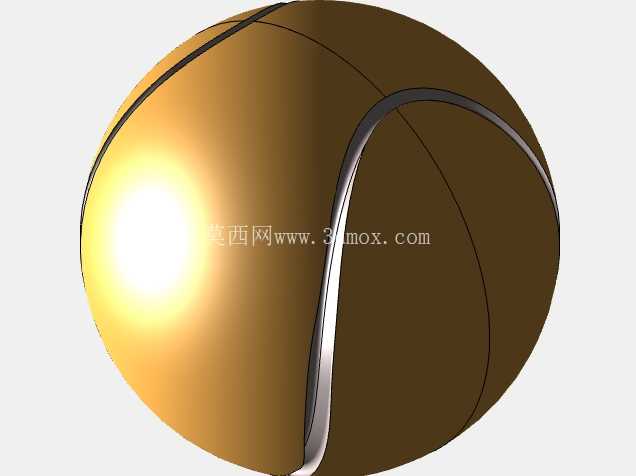

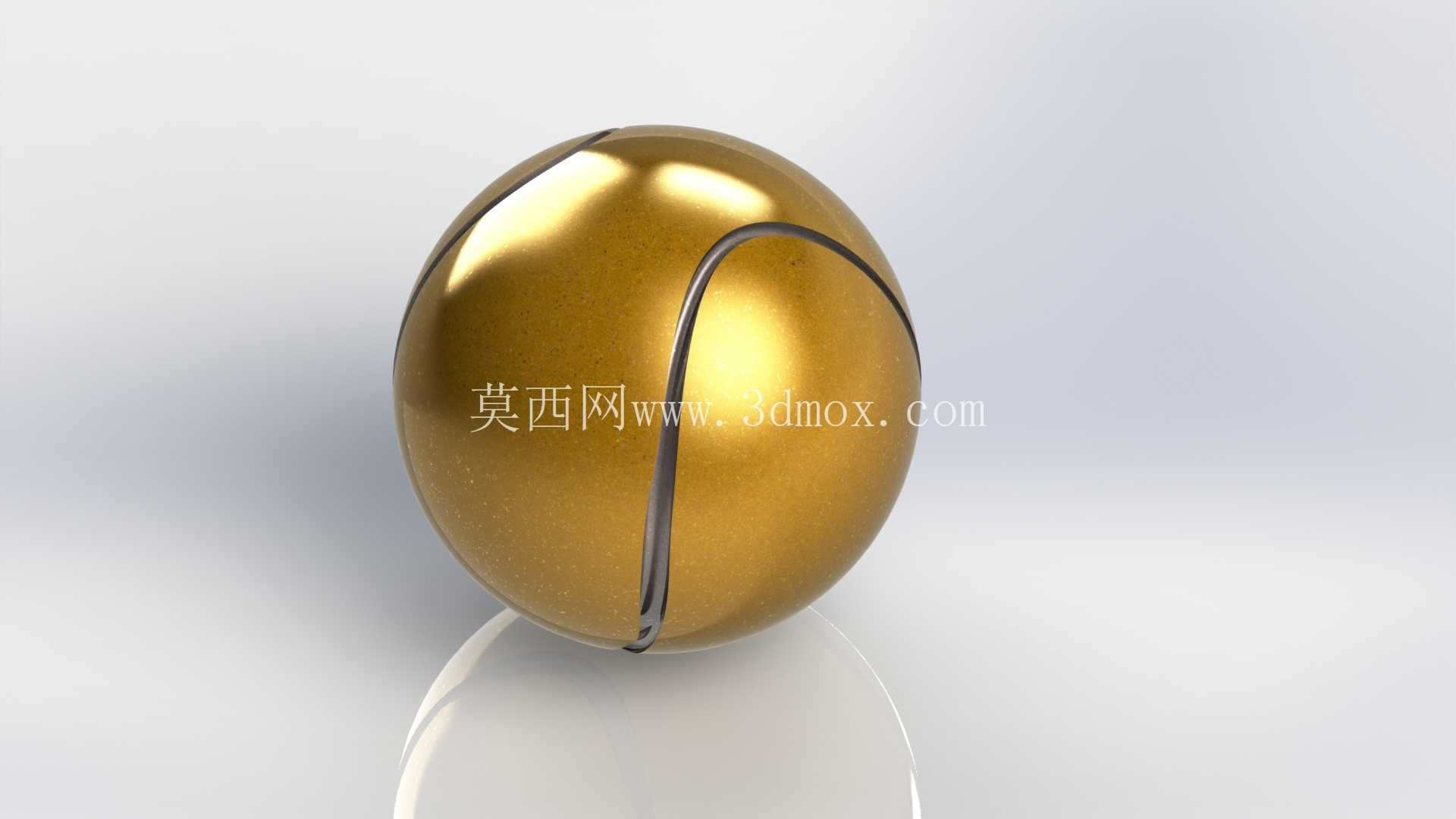

做造型前得先理清真实网球的结构逻辑：标准用球的核心是橡胶内胆，外层覆盖两片对称的羊毛毡面料，拼接缝是呈特定弧度的闭合曲线，并非随意在球体上画两道线。建模初始阶段先确定球体基准直径，按照国际网联的规范，成年比赛用球直径控制在6.54cm到6.86cm区间，建模时取中间值6.7cm作为基础球体直径，保证尺寸符合通用标准，不会出现比例失真的问题。基础球体搭建完成后，不能直接做分割，得先处理拼接缝的空间曲线：真实网球的接缝不是平面和球体相交得到的正圆，而是沿着球面延伸的空间波浪形闭合曲线，两个接缝曲线呈中心对称分布，刚好把球面分割成两个完全相等的毡布覆盖区域，这一步的曲线曲率要反复调整，要是曲线弧度不对，后续做出来的拼接缝会出现扭曲，和真实产品的外观偏差很大。

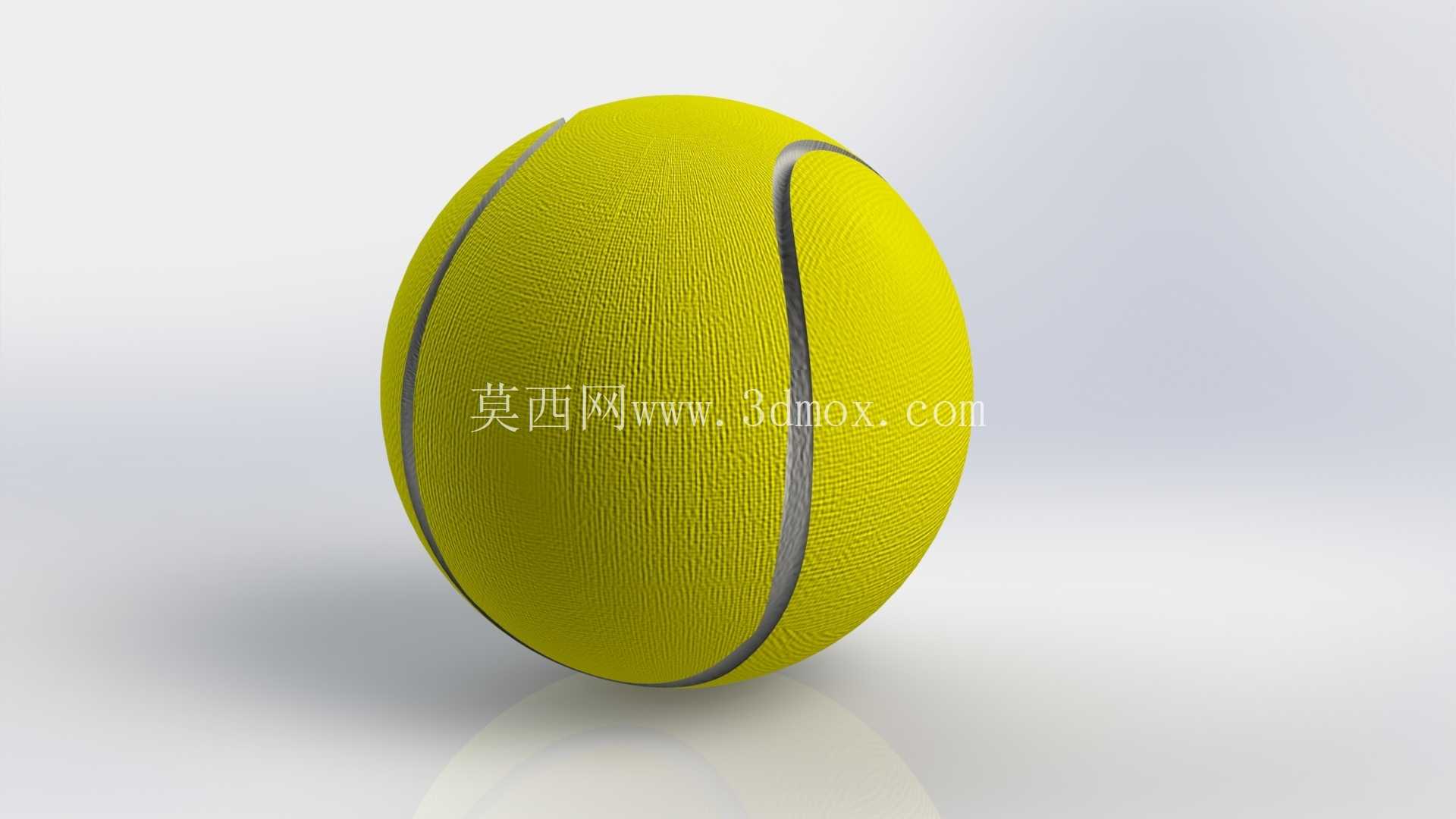

处理完分割曲线后，要给接缝处做下沉结构，真实网球的拼接位置不是和球面齐平的，毡布拼接处有1mm左右的内凹缝隙，缝隙边缘还有细微的圆角过渡，避免毡布边缘起翘。这一步不能用简单的拉伸切除，得沿着球面法向做偏移切除，保证整个接缝的凹陷深度在整个曲面上保持一致，不会出现局部过深或者过浅的问题。之后处理球面的纹理，真实网球外层的羊毛毡不是光滑表面，有细密的织物纹理，建模时不需要把每一根纤维都做出来，毕竟那样会让模型面数过高影响使用，只需要在球面做均匀的细微凹凸纹理，纹理深度控制在0.2mm左右，既能还原真实的触感视觉效果，又能把模型面数控制在合理区间，兼顾渲染效果和使用流畅度。

从功能特性的还原角度来说，建模时要考虑网球的质量分布，真实网球的质量在56.7g到58.5g之间，内胆和外层毡布的密度不同，做模型的质量属性配置时，要给内部橡胶部分和外层毡布部分分别赋予对应密度参数，这样后续做弹跳仿真、碰撞仿真的时候，得到的数据才会贴近真实情况，不会出现质量偏差导致的仿真结果失真。很多新手做这类球类模型的时候，只会做个外观曲面，忽略内部结构的分层，导致模型只能用来做静态渲染，没法用到后续的工程仿真环节，实用性大打折扣。

安装边界和适配场景方面，这个模型本身是独立的球类构件，不需要和其他设备做硬连接，但是在做配套场景的时候，比如网球发球机的击球模拟、网球拍碰撞仿真、体育场馆展示场景搭建时，要注意模型的坐标原点设置在球心位置，方便后续做运动路径动画、碰撞检测时的坐标匹配，不需要额外调整模型的基准位置。另外模型的曲面要做连续性检查，保证整个球面是G2连续的，不会出现局部曲面折痕，不管是做高精度渲染还是做3D打印手板，都能直接使用，不需要再做曲面修复。

实际建模过程中还要注意细节处理：比如拼接缝的位置，真实网球的接缝处有细微的缝线凸起，这部分可以做一个宽度0.5mm、高度0.1mm的扫掠特征沿着接缝曲线布置，还原缝线的细节，让模型的真实感更强。另外球体的圆度要做偏差检查，整个球面的半径偏差不能超过0.1mm，不然做出来的球会有椭圆度问题，不符合真实产品的精度要求。很多人觉得网球结构简单，建模的时候随便拉个球画两道线就完事，实际上要做到还原真实产品的结构细节、满足工程使用要求，每一个曲线曲率、每一处结构偏移量都要贴合实际生产的参数，不能凭感觉随意设置。

从行业应用的角度来说，这类体育器材的三维模型，除了用于产品本身的研发开模，还可以用于运动生物力学分析，比如模拟网球被击打时的形变、飞行过程中的空气阻力影响，这就要求模型不仅外观准确，内部的结构分层、材料属性配置也要符合实际情况，不能只是一个空心的曲面壳。如果是用于3D打印展示模型，还要考虑壁厚设置，把内部做成空心结构，壁厚控制在2mm左右，既节省打印材料，又能保证打印成品的结构强度，不会轻易变形损坏。
