室内竞技赛事专用标准排球柱结构设计

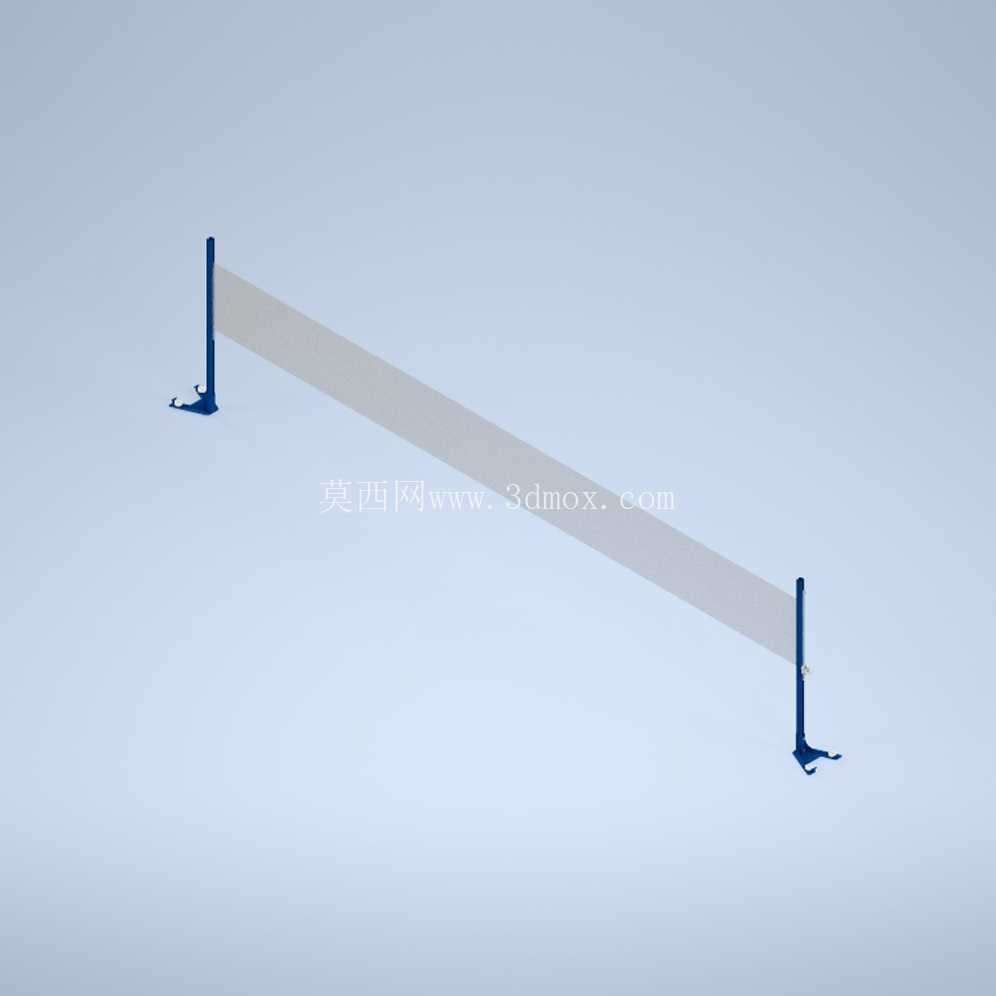

　　这款排球柱的三维结构设计，核心围绕室内专业排球运动的使用需求展开，首先要明确的是其核心应用场景覆盖专业竞技排球联赛场地、各级院校室内体育场馆、公共体育中心排球训练区，区别于户外沙滩排球的轻量化支架，室内排球柱需要满足高强度对抗下的结构稳定性，同时适配专业赛事的网高调节、张紧度控制要求。从结构设计思路来看，整套柱体采用落地式配重固定结构，摒弃了传统预埋式安装对场地地面的破坏需求，底座采用加宽加厚的异形支撑结构，接触地面的支撑脚做了防滑纹理与圆角过渡处理，既能够保证在运动员救球碰撞时不会出现侧翻、位移，也能避免尖锐边角对运动员造成运动损伤。

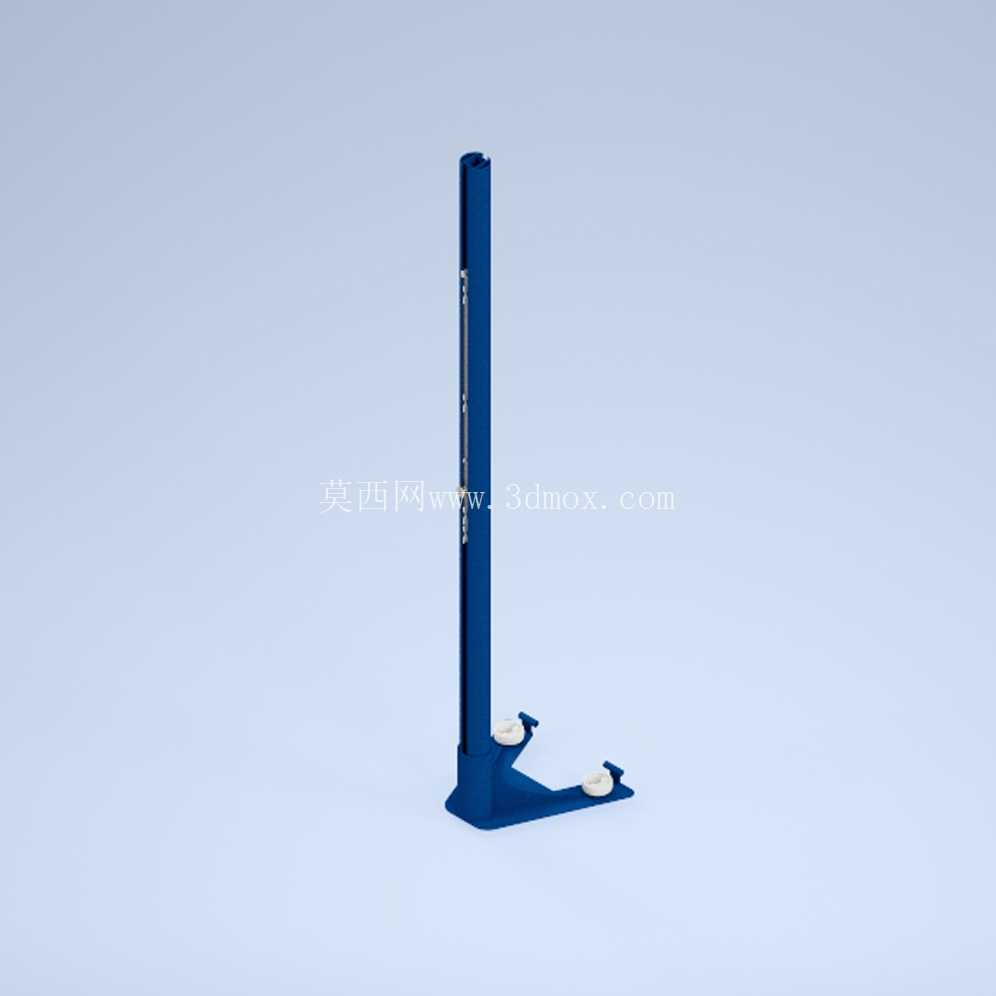

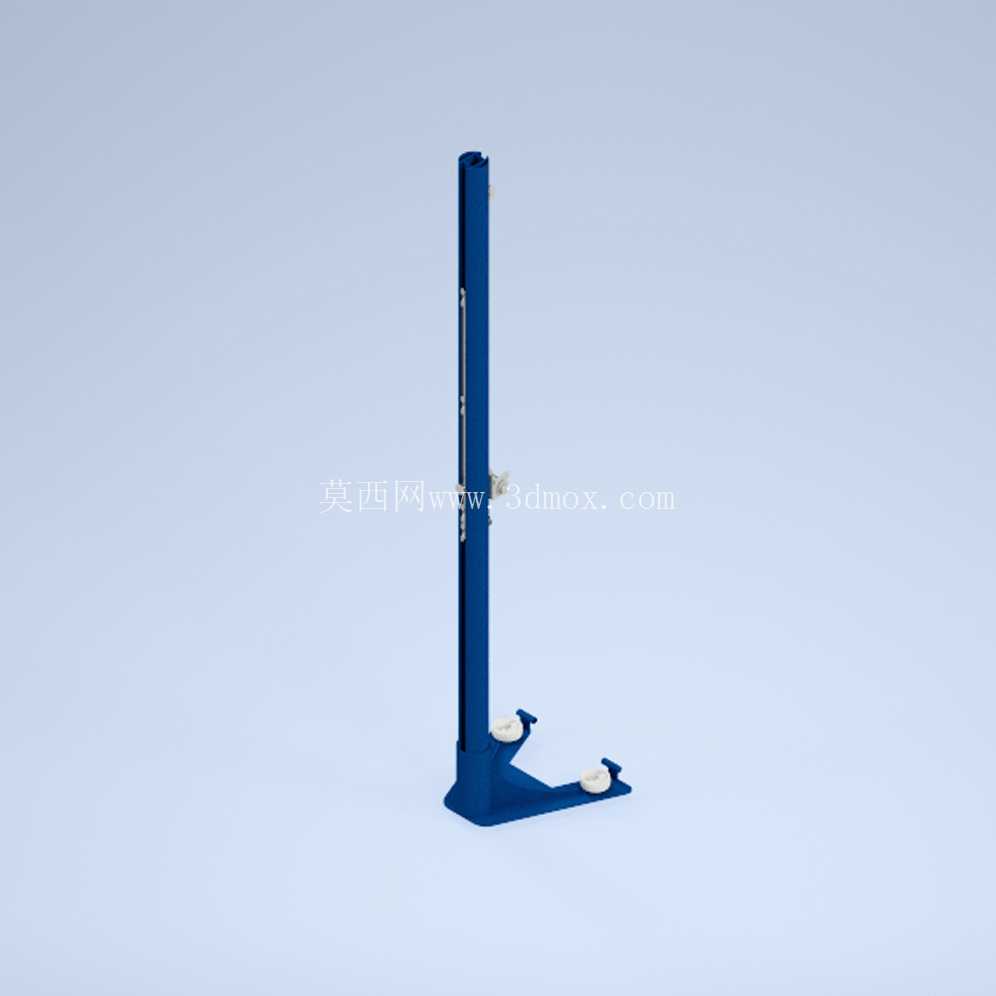

　　柱身主体采用矩形截面的中空型材设计，在保证整体结构抗弯折强度的前提下，尽可能降低柱体自身重量，方便场地运维人员根据赛事需求快速拆装、移位，柱身表面做了哑光耐磨涂层处理，避免室内场馆灯光反射对运动员视线造成干扰，同时能够抵御日常使用中排球反复撞击带来的漆面磨损。球网挂接结构设计在柱身的内侧导向槽内，采用可锁止的滑块式调节机构，能够根据男子、女子、青少年组不同的赛事网高标准进行无级调节，锁止结构采用弹簧插销配合定位孔的形式，调节到位后能够自动锁止，避免比赛过程中网高出现偏移，网面张紧机构集成在柱体下端，采用棘轮式张紧结构，运维人员无需额外工具即可快速调整球网的张紧度，保证网面在比赛过程中保持平直，不会因为运动员触网、排球撞击出现过度下垂。

　　从安装边界尺寸来看，单根柱体的底座横向支撑跨度控制在450mm范围内，安装时柱体内侧距离场地边线的预留距离为300mm，既不会占用运动员的边线活动空间，也能保证柱体的支撑力臂足够，整套柱体安装完成后，柱身顶端距离地面的最大高度为2.6m，能够覆盖所有正式室内排球赛事的网高需求，柱身外侧没有多余的外凸结构，所有调节部件都做了内嵌式处理，最大程度降低运动过程中的磕碰风险。在结构强度校核层面，设计阶段针对柱体做了侧向受力模拟，模拟运动员高速救球碰撞柱身、排球大力扣杀撞击网面传导至柱身的瞬时冲击力，柱身的最大形变量控制在2mm以内，不会因为瞬时冲击出现结构变形或者连接部位松脱。

　　底座的配重结构采用可拆分式设计，日常训练使用时可以根据场地地面的摩擦系数调整配重块数量，如果是在专业赛事的PVC运动地胶上使用，搭配三块标准配重块即可满足稳定性要求，如果是在光滑的实木地板场地使用，可以加装额外的防滑橡胶垫，进一步提升底座与地面的摩擦力，不需要额外打孔固定，不会对场馆地面造成不可逆的损伤。另外，柱体的所有连接部位都采用了快拆式螺栓结构，不需要复杂的安装工具，两名运维人员在15分钟内即可完成整套球柱与球网的安装调试，拆卸后柱体可以套叠存放，单套设备的存放占用空间不足0.3立方米，非常适合需要多用途转换的综合体育场馆使用，能够在排球赛事、羽毛球赛事、其他室内活动场地之间快速切换，提升场馆的空间利用率。从实际使用的细节设计来看，柱身的网绳挂点做了圆弧过渡处理，避免长期使用过程中挂点磨损球网的编织绳，延长球网的使用寿命，张紧机构的棘轮部位做了防尘罩设计，避免场馆内的灰尘、运动饮料残留进入机构内部造成卡滞，减少日常维护的工作量。底座的支撑脚边缘做了15度的斜切过渡，即使运动员踩到底座边缘也不会出现崴脚的风险，所有金属部件的边缘都做了倒圆角处理，没有尖锐的毛刺或者棱角，完全符合体育器材的安全设计规范。
