立式多层哑铃收纳放置架结构设计

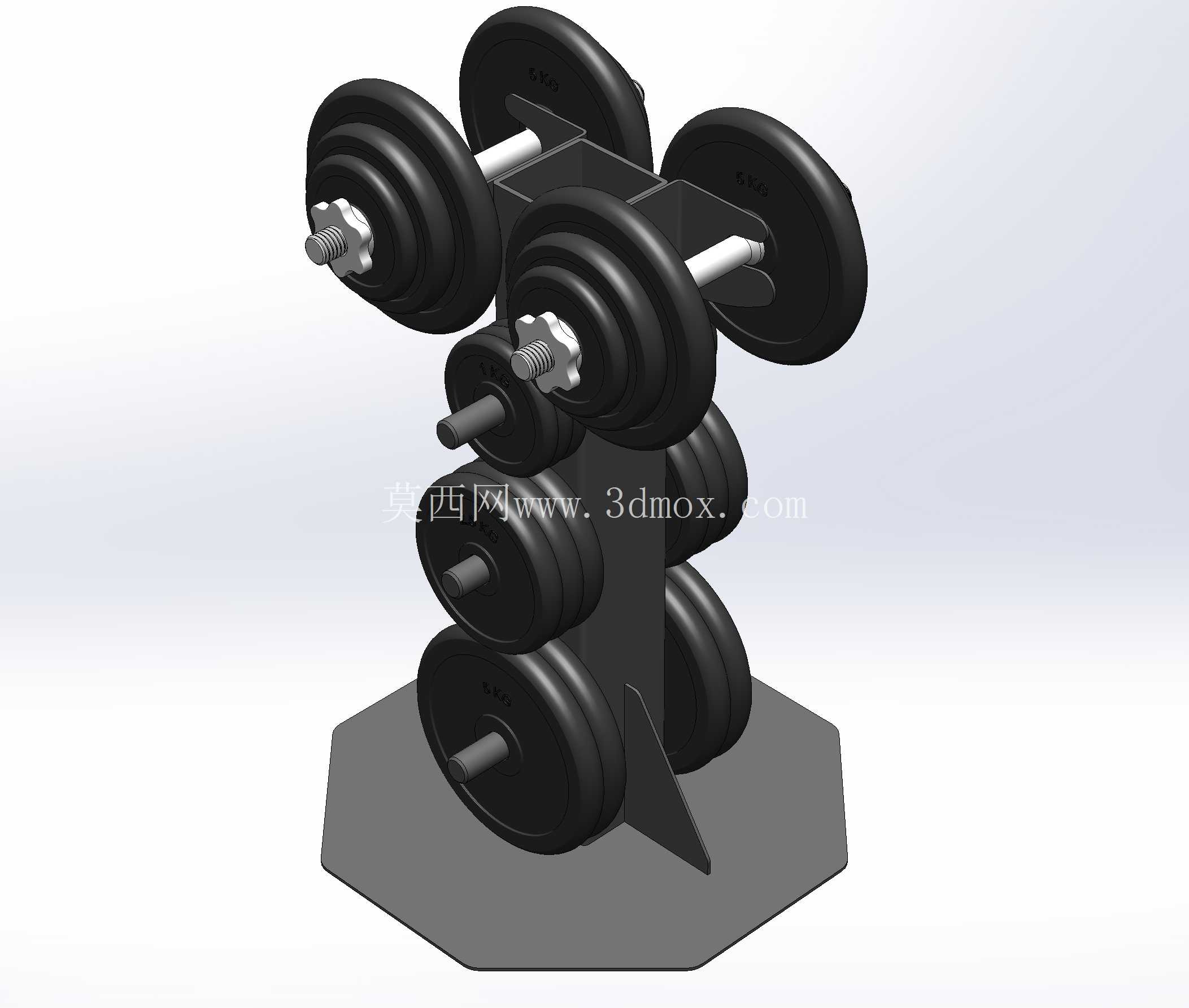

　　这款立式哑铃收纳架的设计初衷，是解决商用健身房、家庭健身区、单位活动室等场景下哑铃随意堆放带来的空间浪费、取用不便、地面磕碰损伤等实际问题，区别于传统落地式哑铃排架的横向排布逻辑，这款产品采用垂直塔式立体结构，在极小的占地范围内实现多组不同重量哑铃的有序存放，适配常规包胶哑铃、电镀哑铃等多种市面主流哑铃杆径的存放需求。从结构设计逻辑来看，底座采用六边形实心承重结构，相比方形或圆形底座，六边形的切边设计既可以避免直角磕碰过往人员，又能在多组支架并排摆放时实现无缝拼接，减少相邻支架间的无效空隙，底座整体厚度经过承重校核，满负载放置6组不同重量哑铃时，整体重心投影完全落在底座支撑边界内，即使单侧取放哑铃施加偏载力，也不会出现侧翻风险，底座底部预留有防滑垫安装槽，可粘贴橡胶防滑垫，避免支架在瓷砖、木地板等光滑地面出现滑动移位，同时减少金属底座与地面硬接触产生的划痕与碰撞噪音。

　　支架主体采用中心方管作为主承重立柱，方管的空心结构并非单纯为了减重，设计时特意保留了方管上端的敞口空间，内径尺寸适配常规奥林匹克杠铃杆的杆径，可临时插入存放杠铃杆，不用额外配置独立的杠铃杆放置架，进一步压缩健身器材存放所需的空间。主立柱两侧分层焊接伸出的哑铃承托轴，承托轴的排布采用上下错位设计，上下层承托轴的垂直间距经过反复校核，既保证相邻层的哑铃片不会出现干涉碰撞，又能控制整体支架的总高度，避免过高导致取放上层哑铃时出现抬手费力的情况，承托轴的长度经过计算，可同时容纳多片叠加的哑铃片，适配不同重量规格的固定哑铃或可调式哑铃的放置需求，承托轴末端做了圆角倒角处理，取放哑铃时不会刮伤哑铃杆表面的镀层或包胶层。

　　在主立柱与底座的连接位置，额外加焊了三角形加强筋板，筋板分别与主立柱侧壁、底座上表面满焊连接，可分散承托轴传递下来的竖向载荷与偏转载荷，避免长期满负载使用后主立柱与底座连接位置出现焊缝开裂、立柱倾斜的问题。从安装边界来看，这款支架整体占地尺寸仅为常规横向哑铃架的三分之一左右，可放置在健身房的墙角、健身区域的通道侧边、家庭阳台或书房的边角位置，不需要预留大面积的专属存放空间，安装时不需要在地面打膨胀螺栓固定，仅需放置在平整地面即可使用，搬迁或调整位置时可直接整体搬运，不需要做拆卸处理。

　　实际使用场景中，这款支架除了存放哑铃之外，承托轴上也可临时放置小重量的杠铃片、腕带、护腕等小型健身配件，提升空间利用率，承托轴的水平度经过严格控制，哑铃放置后不会出现自行滑动滚落的情况，即使受到轻微的外力碰撞，哑铃也能稳定停留在承托轴上。设计过程中针对不同重量哑铃的放置位置做了载荷分配优化，下层承托轴的承重能力设计为上层的1.5倍，适配大重量哑铃放置在下层、小重量哑铃放置在上层的使用习惯，进一步降低整体重心，提升支架放置的稳定性，所有金属焊接位置都做了焊道打磨处理，表面喷涂哑光防锈涂层，长期在相对潮湿的健身环境中使用也不会出现锈蚀掉漆的问题，承托轴与哑铃接触的位置可根据使用需求加装尼龙保护套，进一步降低取放过程中的碰撞噪音与表面磨损。
