迷你摩托车防滑脚踏板结构设计

　　在小型定制机车、迷你摩托的改装与量产配套场景中，脚踏板是直接关联骑行操控稳定性与驾乘安全性的核心接触部件，不同于常规大排量摩托的宽幅脚踏，迷你摩托受整车轴距、离地间隙、整备质量的严格限制，脚踏部件需要在极小的安装空间内兼顾踩踏抓附力、结构强度、碰撞避让性三重核心需求，本次设计的脚踏结构正是针对4s级别迷你摩托的紧凑布局完成的适配方案。从实际使用场景来看，这类迷你摩托多用于休闲骑行、场地趣味竞技、短途代步场景，骑行过程中骑手需要频繁通过脚部施力调整车身重心，过弯时还会出现脚部侧移施压的动作，若脚踏表面摩擦力不足，极易出现脚滑脱开的风险，同时迷你摩托离地间隙普遍较小，经过起伏路面、路肩障碍时脚踏极易发生剐蹭碰撞，这就要求脚踏结构不能有超出安装边界的突出结构，同时剐蹭后不能出现形变卡滞、断裂脱落的问题。

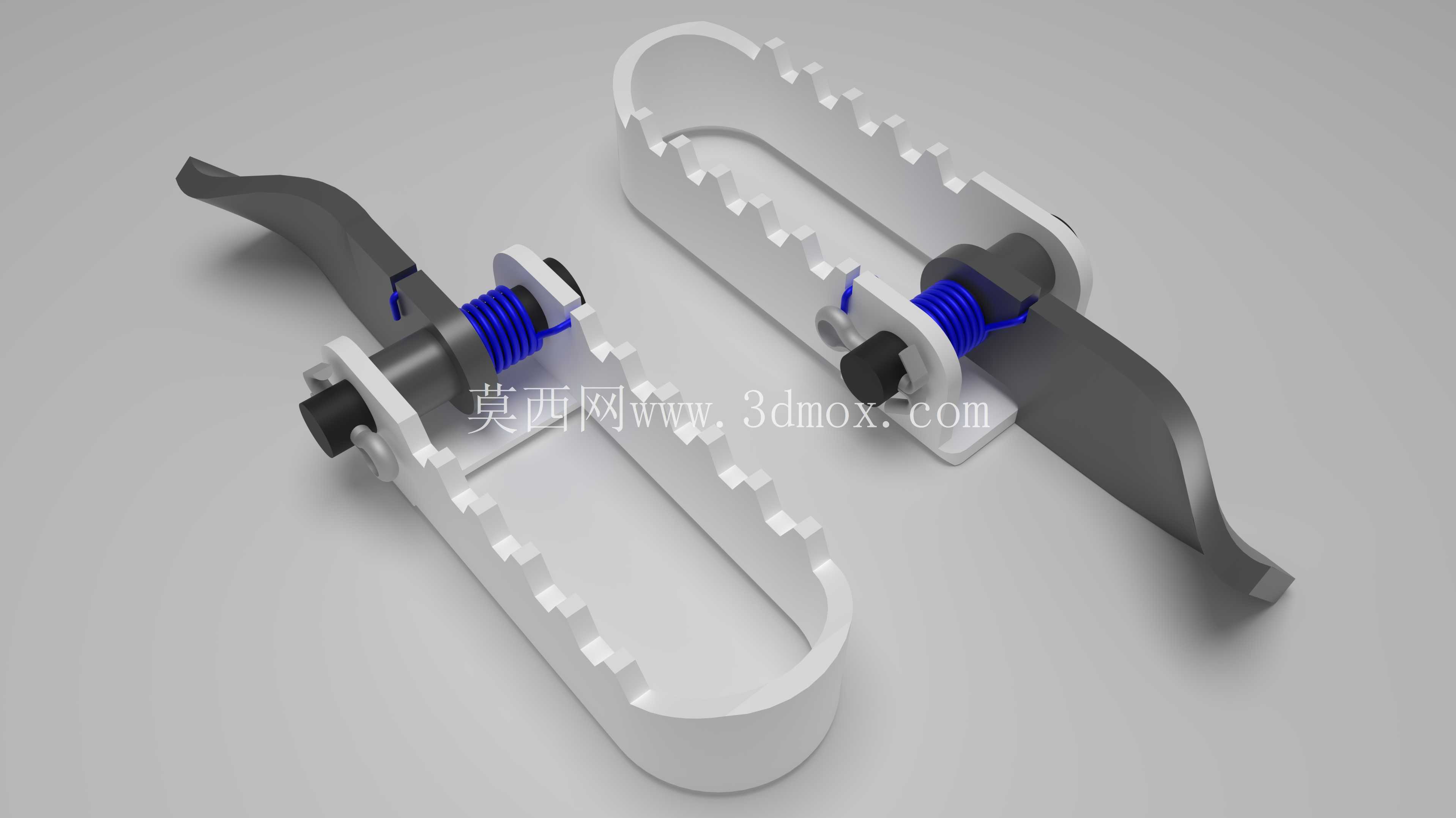

　　该脚踏的踩踏接触区域采用连续锯齿状凸齿结构，齿形角度经过反复适配调整，齿尖朝向与骑行时脚部施力的滑移方向垂直，无论是日常骑行时的平踏状态，还是过弯时脚部斜向施压，都能通过齿形嵌入骑行靴鞋底纹路形成稳定的机械咬合，避免雨天鞋底沾水、鞋底沾附泥沙时出现打滑问题，齿根位置做了圆弧过渡处理，避免应力集中导致齿部受冲击断裂，同时齿高控制在合理范围，不会剐蹭裤腿，也不会在脚部快速换位时出现卡滞。

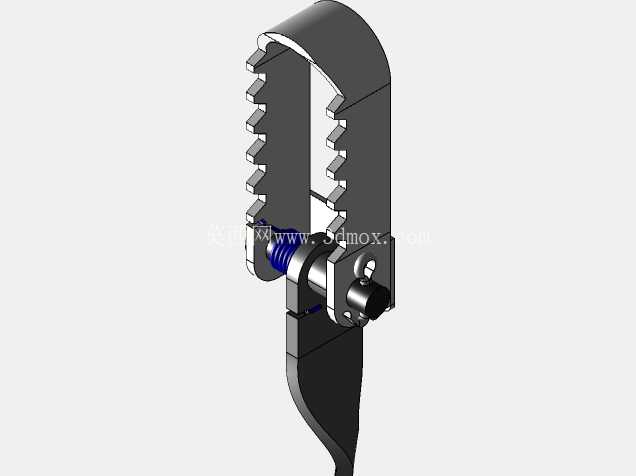

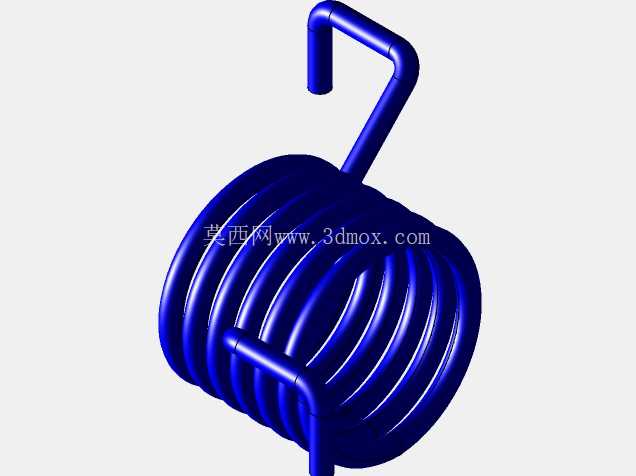

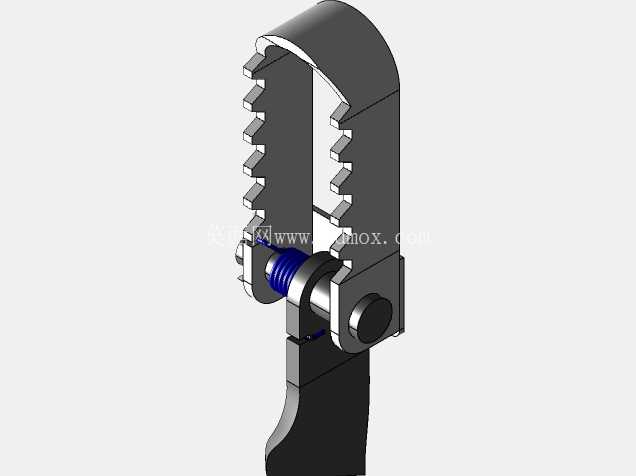

　　结构连接部分采用销轴式铰接结构，铰接位置内置复位弹性元件，当脚踏受到侧向碰撞、底部剐蹭时可以绕销轴小幅偏转卸力，碰撞外力消失后自动复位到初始工作位置，避免刚性连接结构受冲击后直接变形断裂，铰接轴的配合公差选用间隙配合，表面做硬化处理，长期反复偏转也不会出现轴孔磨损松旷的问题。从安装边界来看，该脚踏的安装基座预留了两个标准螺栓固定孔，孔位间距匹配迷你摩托车架上的通用安装点位，不需要对原车车架做额外打孔、焊接改造即可直接安装，整体外轮廓宽度控制在65mm以内，纵向伸出长度不超过120mm，安装后脚踏最外侧位置不超过车把最大转向宽度，最下端位置距离地面高度满足迷你摩托的最小离地间隙要求，正常压弯倾角下不会提前触地影响操控。

　　设计过程中针对手工制作场景做了工艺适配，主体踩踏臂结构可通过等离子切割完成板材下料，锯齿轮廓可通过带锯设备手工修型，不需要开模即可完成单件或小批量制作，非常适合定制改装场景的小批量生产需求，铰接部位的销轴、弹性元件均选用通用标准五金件，后期维护更换不需要定制特殊配件，降低了全生命周期的使用成本。从受力角度分析，该脚踏的主体板材厚度选用3mm高强度钢板，踩踏区域做了折边加强处理，整体可承受不低于150kg的垂直踩踏载荷，满足成年骑手的站立骑行、重心偏移施力需求，安装基座与车架贴合面做了防滑齿纹处理，螺栓紧固后不会出现长期使用后脚踏转动移位的问题，脚踏下端延伸出的小型挡泥结构可阻挡前轮卷起的泥水直接溅到骑手鞋面上，兼顾了实用防护功能。
