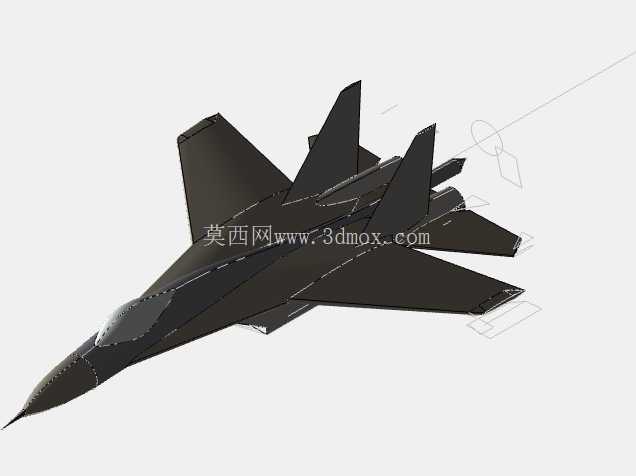

苏霍伊27重型歼击机外观结构三维数模

作为长期从事航空结构三维建模的工程师，在还原苏-27这类经典重型歼击机的外观结构时，首先要锚定其核心的气动设计逻辑——翼身融合升力体布局是整个模型的骨架核心，不同于传统二代机将机身与机翼作为独立结构拆分设计的思路，苏-27的机身从进气道后方开始就与机翼平滑过渡，整个中机身段本身就是升力面的一部分，这一设计直接决定了模型曲面构建时不能采用分段拼接后倒角的偷懒做法，必须从机头雷达罩末端开始就铺设连续的曲率控制线，保证翼身衔接处的曲面G2连续，避免出现棱角破坏气动外形的还原度。

从实际应用场景来看，这类战机外观数模主要用于航空科普展陈的结构演示、航模设计的外形参考、虚拟仿真场景的航空器素材搭建，也可作为高校航空专业气动课程的辅助教学案例，帮助学生直观理解升力体布局的截面变化规律。模型还原过程中，首先要明确几个关键的安装边界尺寸：整机长度方向从机头空速管末端到尾椎末端的轮廓线要保持21.9米量级的比例基准，翼展方向从两侧翼尖的导弹挂架外端测量要保持14.7米的比例关系，机身最大宽度位于进气道前方的辅助进气门位置，高度方向垂尾顶端到机腹进气道下唇口的垂直距离要符合5.9米的比例基准，这些尺寸边界是保证模型比例不失真的核心，不能随意调整。

细节结构处理上，机头段的雷达罩采用圆锥形过渡，略带下倾角度，这一设计是为了保证飞行员前下方视野，同时优化机头段的涡流走向；座舱盖采用水泡型整体曲面，风挡与座舱盖的衔接处要还原金属框架的窄边结构，不能做成完全无框的错误形态；进气道采用矩形可调斜板设计，位于机腹两侧，模型中还原了进气道下唇口的可调结构轮廓，以及进气道侧面的辅助进气门格栅细节，这部分结构是苏-27大迎角飞行时保证进气效率的关键，大迎角状态下机腹附面层隔道会将机身表面的低速气流剥离，辅助进气门打开补充进气量，避免发动机喘振。

机翼部分采用后掠翼设计，前缘后掠角42度，后缘前掠角15度，模型中还原了机翼前缘的襟翼、后缘的副翼与襟翼的分块轮廓，翼尖处的导弹发射架轮廓也做了简化还原，没有过度细化内部挂架结构，保持外观模型的简洁性；尾翼部分采用双垂尾布局，垂尾向外倾斜一定角度，既保证航向稳定性，又能兼顾侧向隐身的基础需求，垂尾根部的减速伞舱轮廓在尾椎位置做了体现，水平尾翼采用全动平尾设计，平尾的转轴位置与机身尾部的衔接处做了平滑过渡，还原了全动平尾的活动间隙轮廓。

机身背部的减速板结构也做了外形还原，减速板位于座舱后方的机身中线上，打开时可以增加战机的空中阻力，用于空中减速或者下滑道控制；机腹位置的起落架舱轮廓做了简化标识，因为是外观结构模型，没有细化起落架的收放机构细节，只保留了舱门的分块线，保证外观识别度；尾椎位置突出于发动机喷口后方，这部分结构内部原本安装后视雷达与干扰弹投放装置，模型中还原了尾椎的锥形轮廓，以及两侧的干扰弹发射器开口细节。

建模过程中，曲面构建采用先搭骨架线再铺面的思路，首先在各个基准截面绘制机身的轮廓曲线，包括机头截面、座舱段截面、进气道截面、翼身融合段截面、尾喷口截面，通过这些截面曲线生成主曲面，再对机翼、尾翼等部件进行单独建模后与主曲面对齐合并，最后对各个部件的衔接处进行曲率匹配调整，避免出现曲面褶皱或者接缝错位的问题。整个模型没有做内部的结构细化，所有细节都集中在外观气动外形的还原上，保证各个视角下的轮廓识别度，能够满足外观展示、气动外形参考、场景搭建等不同场景的使用需求，对于需要进一步细化内部结构的使用者来说，这个外观数模也可以作为基础骨架，进一步拆分内部框梁、设备舱、发动机等结构，大幅降低从零开始建模的曲面调整工作量。

需要注意的是，这类战机模型在用于航模设计参考时，要结合实际航模的尺寸缩放比例调整各个操纵面的相对面积，保证缩比后的模型气动稳定性与真机保持相似的操纵特性，尤其是垂尾面积与机翼面积的比值、平尾的尾容量参数，都要在缩比时保持相似比例，避免出现缩比后模型航向稳定性不足或者俯仰操纵过于灵敏的问题。在用于展陈演示时，这个模型可以直接拆分各个气动面做动态演示，比如展示襟翼放下、减速板打开、起落架收放的过程，配合灯光效果可以达到很好的科普展示效果。
