轮式铲装工程机械整机结构设计

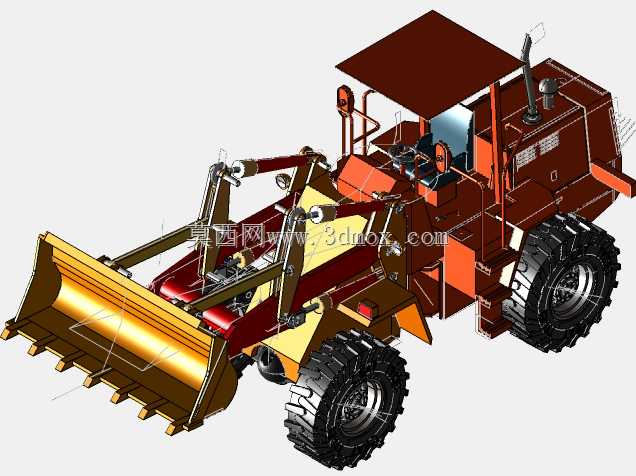

　　这款轮式铲装设备的三维结构设计，核心围绕散料转运、场地清整、短距离物料驳运的实际作业场景展开，适配矿山采场表层覆土剥离、建筑工地砂石料堆转运、市政工程路基填料摊铺、粮库散粮堆存取等多类作业工况，可完成铲掘、装载、运输、卸料、轻度推平全流程作业，无需额外配套辅助设备即可独立完成常规散料处理工序。整机采用前后车架铰接的结构布局，铰接点布置在前后桥轴距中点位置，转向时前后车架可绕铰接点实现±35度左右的偏转，最小转弯半径控制在同吨位设备的常规合理区间，可在狭窄施工场地内灵活转向调位，适配乡镇小型施工场地、厂区内部物料通道等受限空间作业需求。工作装置采用反转六连杆机构设计，铲斗与动臂、摇臂、连杆的铰接点位置经过多轮运动仿真校核，

　　铲斗举升过程中可自动保持平动状态，避免举升过程中物料洒落，同时在最高卸料位置时，铲斗翻转角度可达到45度以上，卸料无残留，针对不同密度的作业物料，可通过调整铲斗斗刃切削角度与斗容参数，适配重质矿石、轻质散粮、松散砂土等不同物料的铲装需求。行走系统采用大花纹深沟槽越野轮胎，轮胎接地比压经过匹配计算，在松软砂土、泥泞场地作业时不易陷车，轮边配置行星减速结构，可将传动系统输出的扭矩放大后传递至车轮，保证铲掘作业时足够的附着力与驱动力，避免轮胎打滑损耗功率。驾驶室采用敞篷带遮阳顶棚的结构设计，顶棚采用框架式支撑结构，预留了封闭驾驶室的安装接口，可根据作业区域气候条件加装挡风玻璃、封闭舱室与空调系统，驾驶室内操纵杆按照人机工程学布局布置，

　　常用的动臂举升、铲斗翻转操纵杆布置在驾驶员右手侧可触及范围内，转向盘倾角与座椅位置预留了调节余量，可适配不同身高操作人员的操作习惯。动力舱布置在车架后部，起到整机配重作用，平衡前端工作装置满载时的重量分布，避免作业时整机前倾，动力舱内部预留了发动机、液压泵、散热系统的安装空间，各部件之间预留了足够的检修间隙，日常保养时可直接打开侧舱盖完成滤芯更换、油液检查等操作，无需拆解外围结构件。液压管路沿车架内侧布置，采用管卡固定在车架预留的安装孔位上，管路走向避开运动部件的运动干涉区域，铰接位置的管路采用铰接式管接头连接，转向过程中管路不会出现拉扯、弯折、磨损问题，液压系统工作压力按照常规工程机械工况设定，可满足工作装置举升、

　　翻转以及整机转向的动力需求，同时预留了液压破碎锤、抓木钳等附属工作装置的液压接口，可通过更换前端属具拓展作业功能。整机外形尺寸按照道路通行限界要求设计，转场运输时无需拆解即可通过常规乡村道路与厂区限高门架，各部件的安装边界经过干涉校核，动臂举升到最高位置、转向到最大角度时，轮胎与车架、工作装置与驾驶室之间均保留足够安全间隙，不会出现运动干涉问题。
