轻量化运动羽毛球拍结构三维设计

　　这款羽毛球拍的三维建模，完全贴合日常业余训练与休闲运动的实际使用需求，没有冗余的装饰性结构，所有几何特征都服务于握持击球的核心功能。从结构拆分来看，整体分为拍框、中杆、握把三个核心装配段，拍框采用椭圆破风截面设计，截面厚度沿拍框周向渐变，在甜区位置截面宽度收窄至2.5mm，既能够降低挥拍过程中的空气阻力，也能保证拍线安装后的张紧支撑强度，拍框内侧预留均匀的线孔槽，槽深0.8mm，孔径1.2mm，孔位沿拍框周向等距排布，相邻孔位中心距6mm，能够适配常规0.7mm直径的羽毛球拍线安装，线孔边缘做R0.3的圆角过渡，避免穿线过程中对线体造成剪切磨损，延长拍线使用寿命。

　　中杆作为连接拍框与握把的传力结构，采用变径锥形设计，靠近拍框端直径8mm，靠近握把端直径10mm，整体长度控制在200mm，杆身做1.2°的微弧预变形处理，能够在击球瞬间通过弹性形变吸收部分冲击力，同时将挥拍的力矩高效传递到拍框甜区，避免击球震手的问题，中杆与拍框、握把的连接位置都做了15mm长度的插接配合段，配合面做0.02mm的过盈公差，保证装配后无松动旷量，不需要额外粘接即可满足结构强度要求。

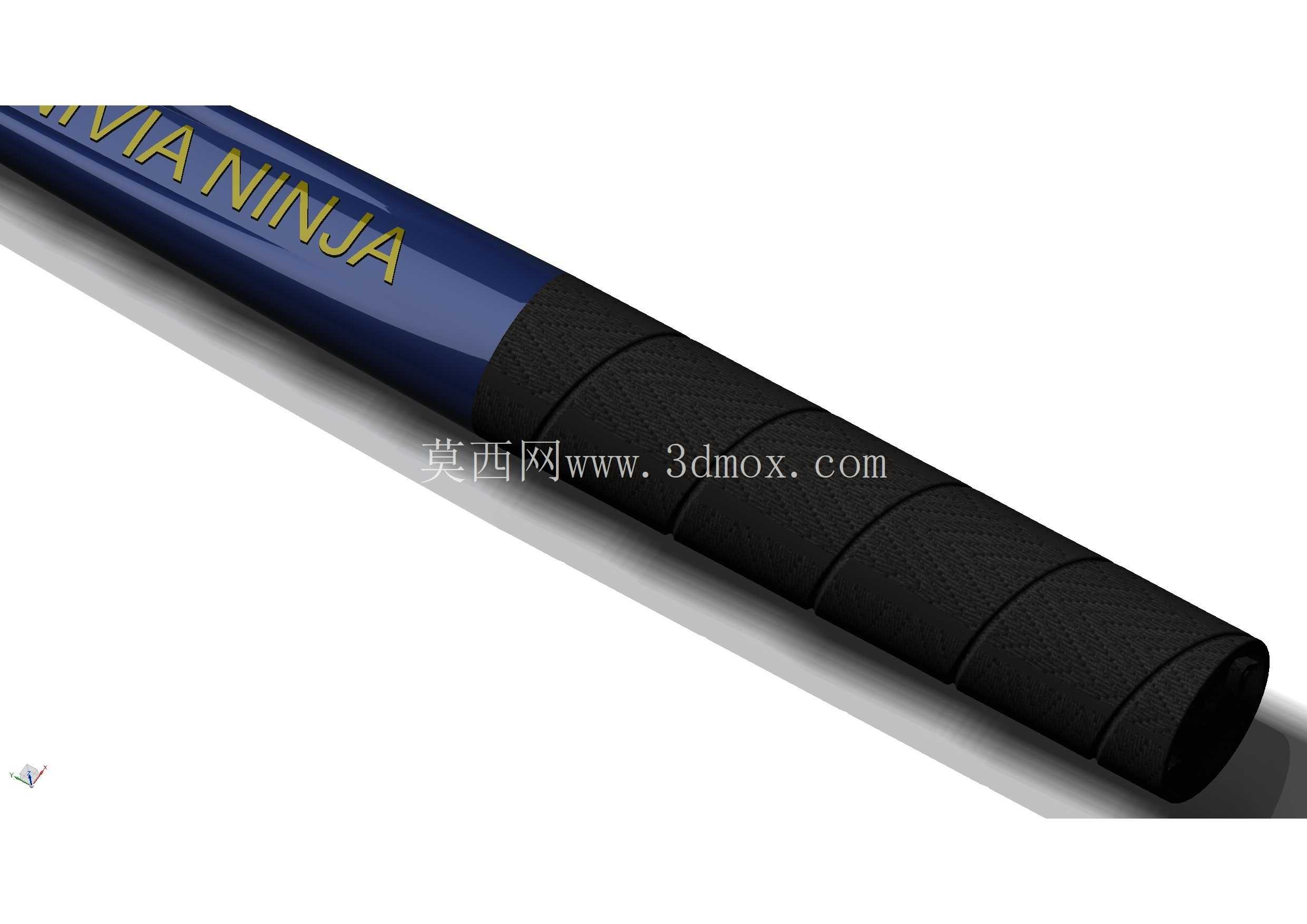

　　握把段采用八棱截面设计，截面外接圆直径28mm，整体长度180mm，表面做等距的环形防滑槽，槽深1mm，槽距8mm，能够匹配常规手胶缠绕安装，八棱的截面设计能够让使用者快速找准握拍角度，在正反手切换时不需要额外调整握持位置，握把末端做直径32mm的限位凸台，凸台高度3mm，能够避免挥拍过程中手胶滑脱，也能在大力击球时防止球拍脱手飞出。从实际应用场景来看，这款结构适配日常休闲运动、青少年入门训练等多个使用场景，整体重量控制在85g左右，平衡点位于拍框方向距握把末端290mm位置，属于攻防兼备的平衡型参数，既能够满足网前小球的精准控制需求，也能支撑后场高远球、杀球的发力传递。

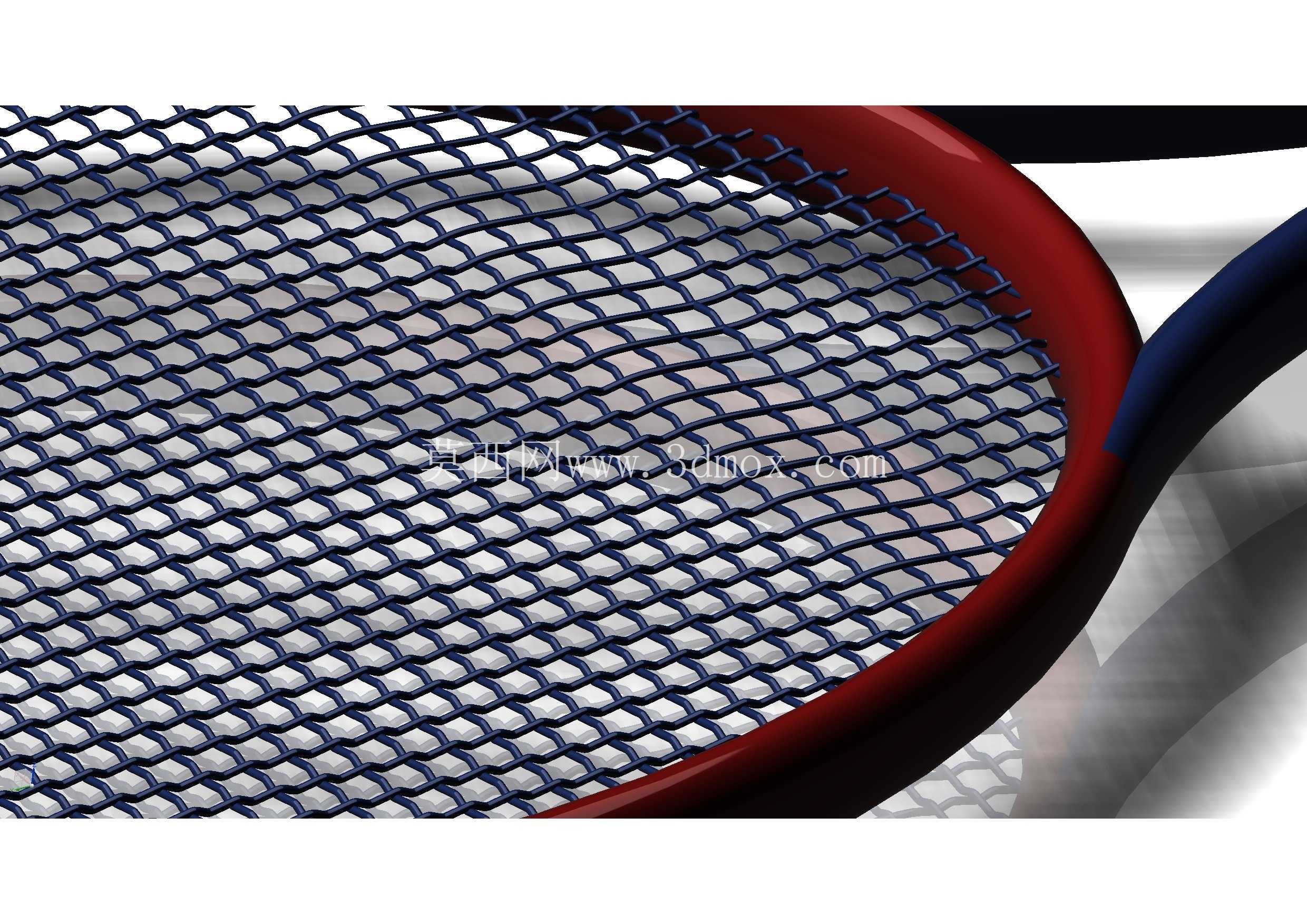

　　建模过程中所有曲面都做了G2连续过渡，没有尖锐棱角，拍框外边缘做R2的圆角处理，即使运动中意外磕碰也不会造成尖锐划伤，中杆与拍框的连接位置做了渐变加厚处理，加厚区域从连接点向两侧延伸30mm，厚度从1.5mm渐变到2.2mm，能够避免应力集中导致的拍框断裂问题，经过受力模拟验证，在甜区位置施加30kg的瞬时冲击力，结构最大形变量为1.2mm，卸载后可完全回弹，不会出现塑性变形。拍线网面采用纵横交错的编织结构建模，纵向线22根，横向线22根，线体张紧后形成10mm×10mm的均匀网格，网格中心区域的平面度控制在0.5mm以内，保证击球时的受力均匀，不会出现击球方向偏移的问题。整个模型的装配边界清晰，所有配合公差都按照运动器材的通用装配标准设定，不需要额外修改即可直接用于手板打样验证，也可以作为运动器材设计的参考基础模型，调整截面参数、长度尺寸即可衍生出不同定位的进攻型、防守型球拍结构。
