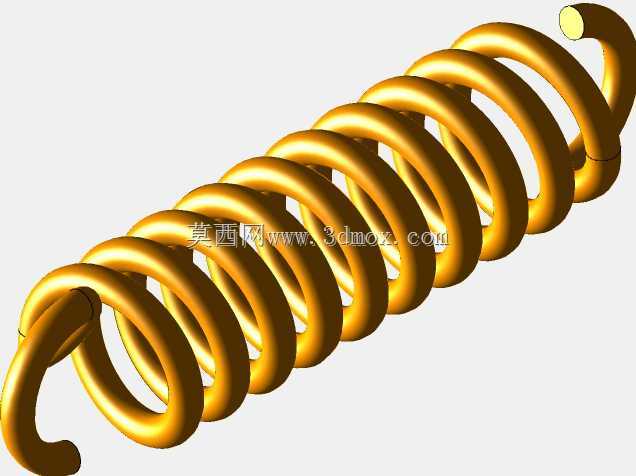

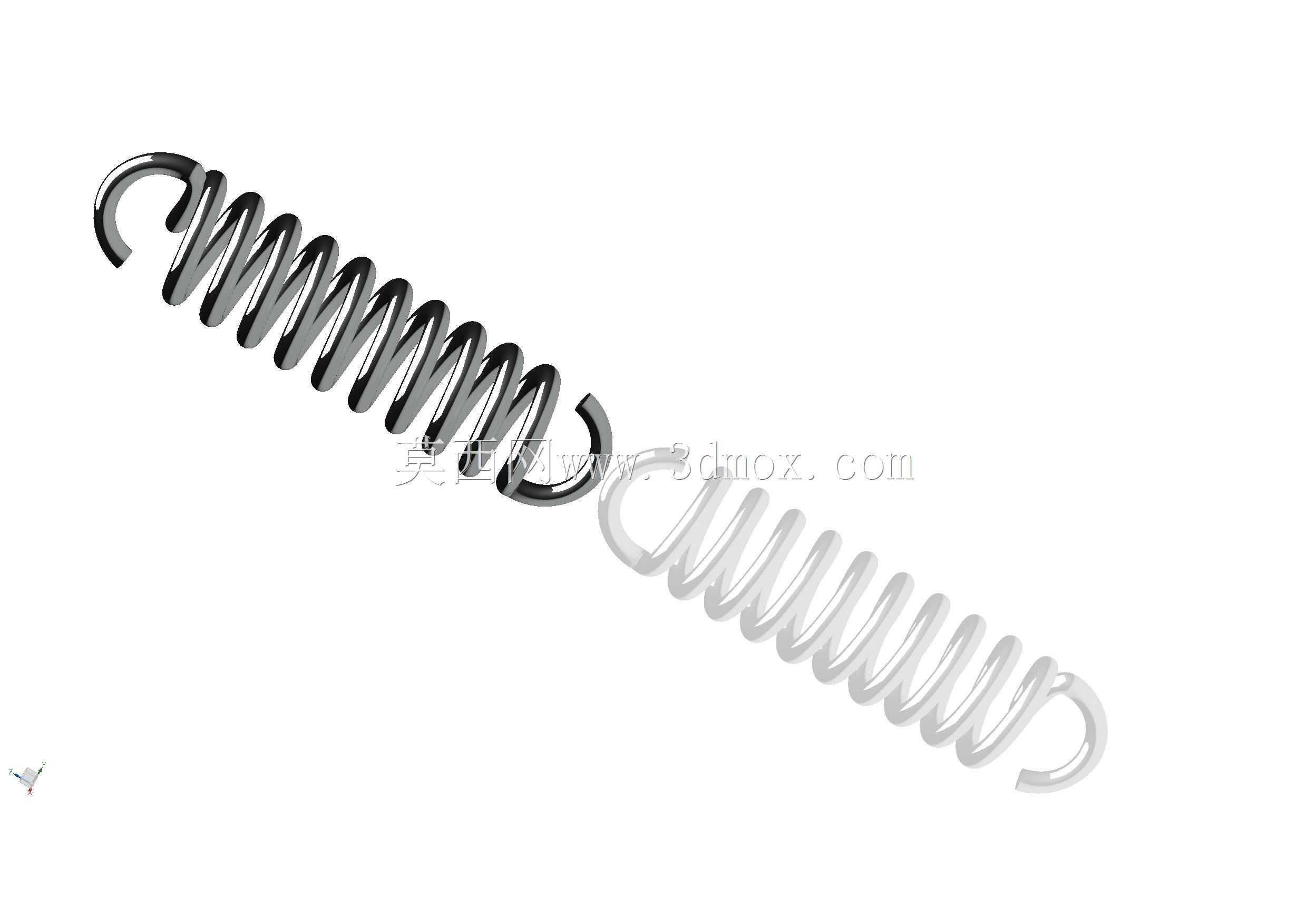

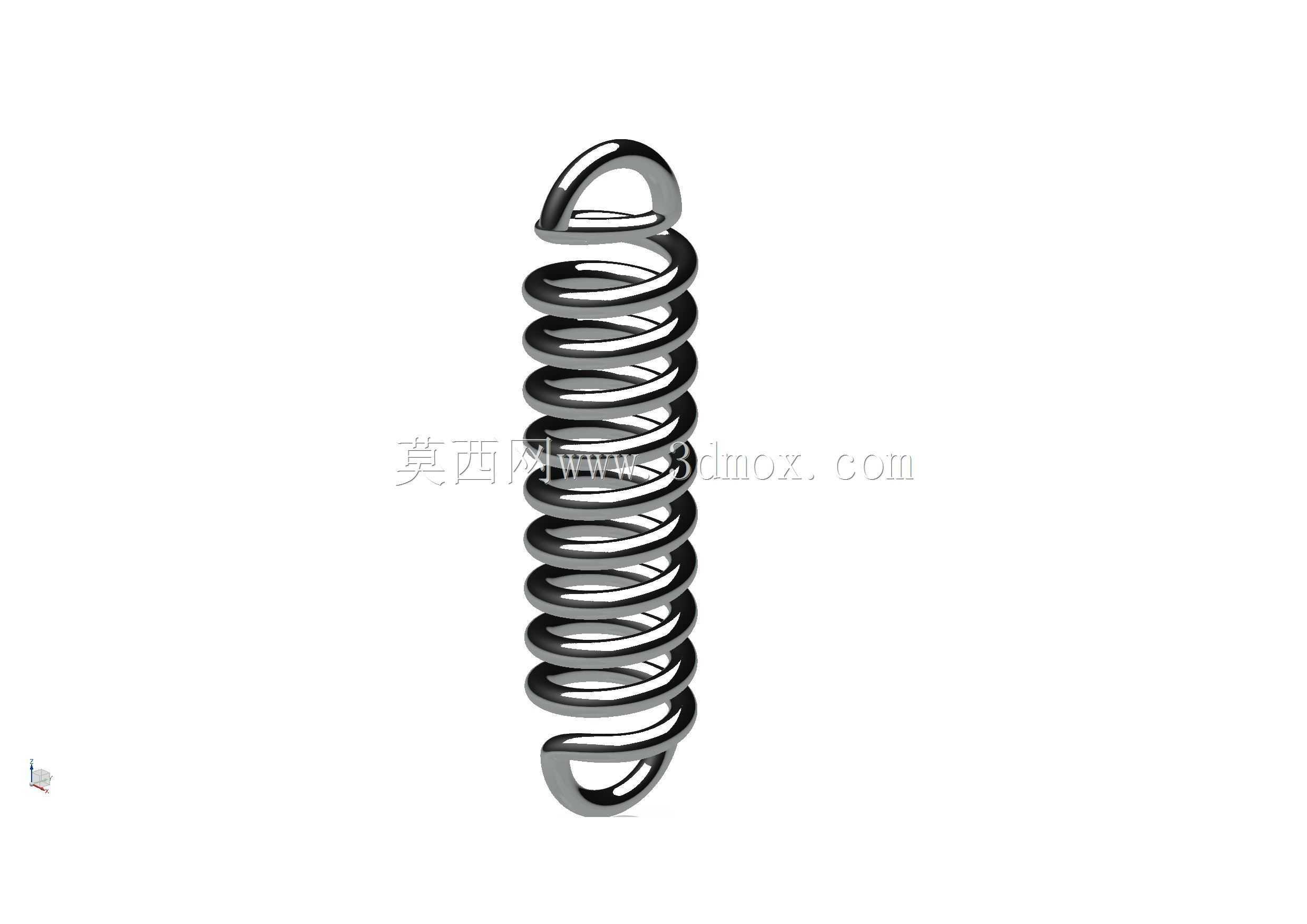

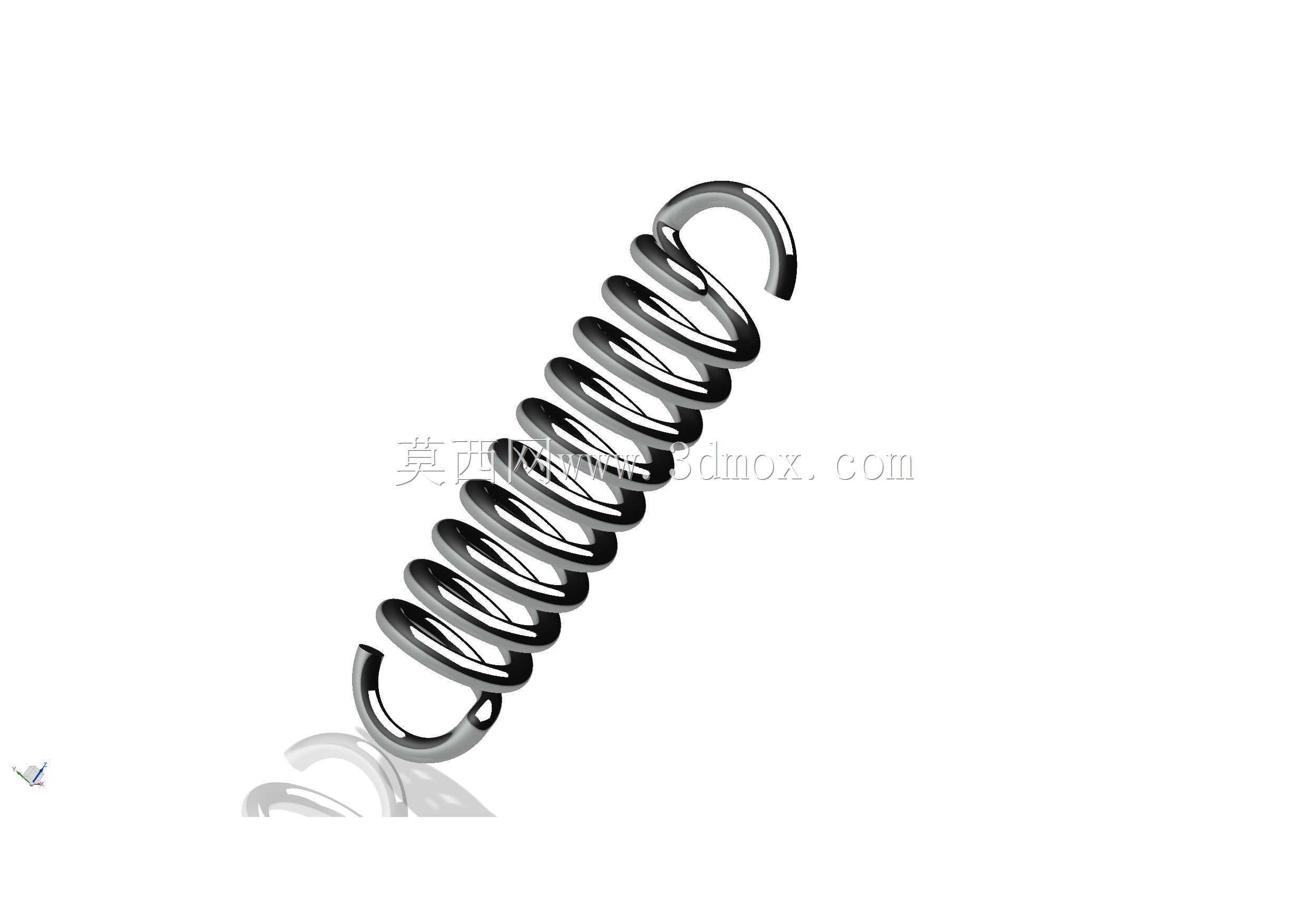

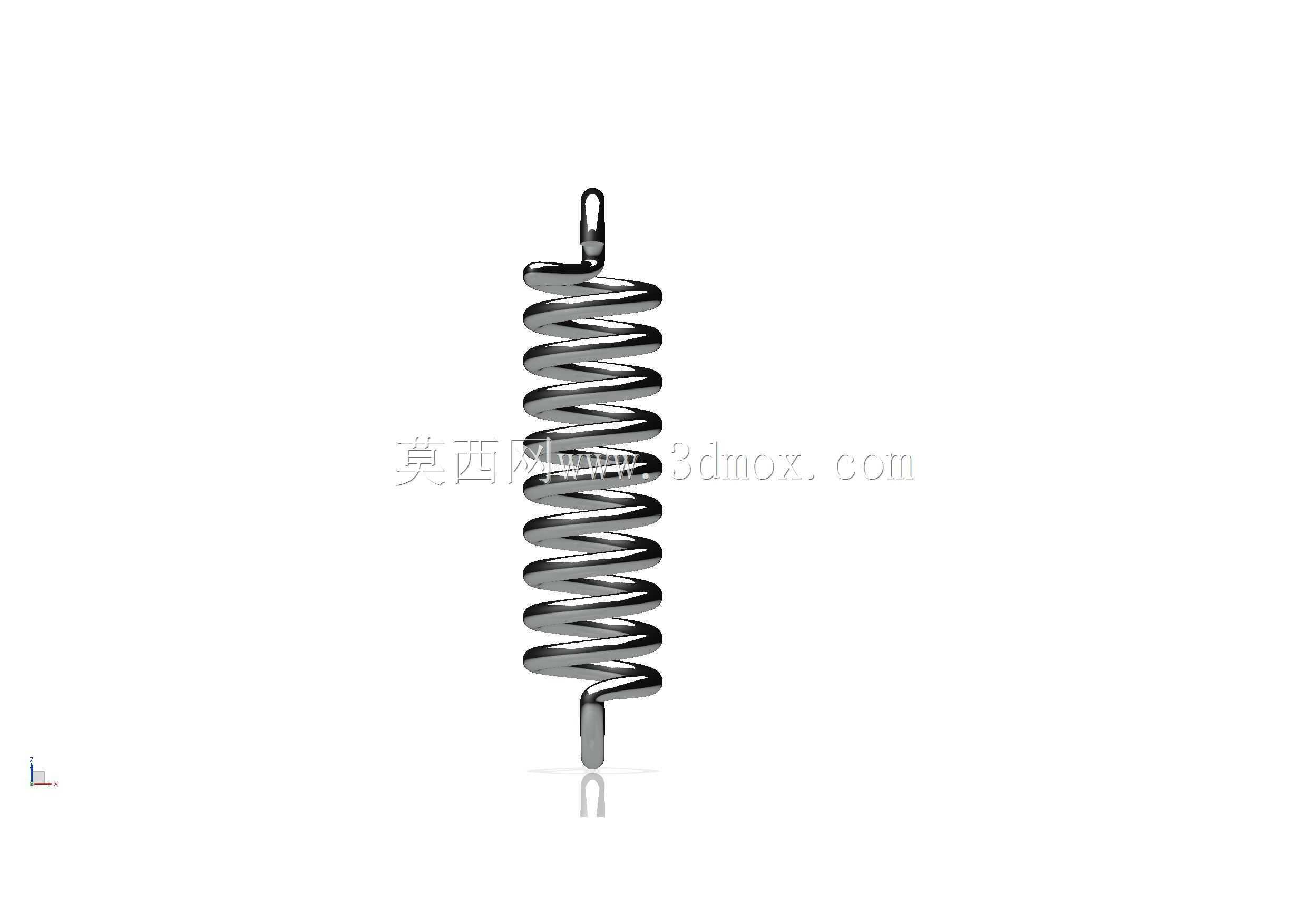

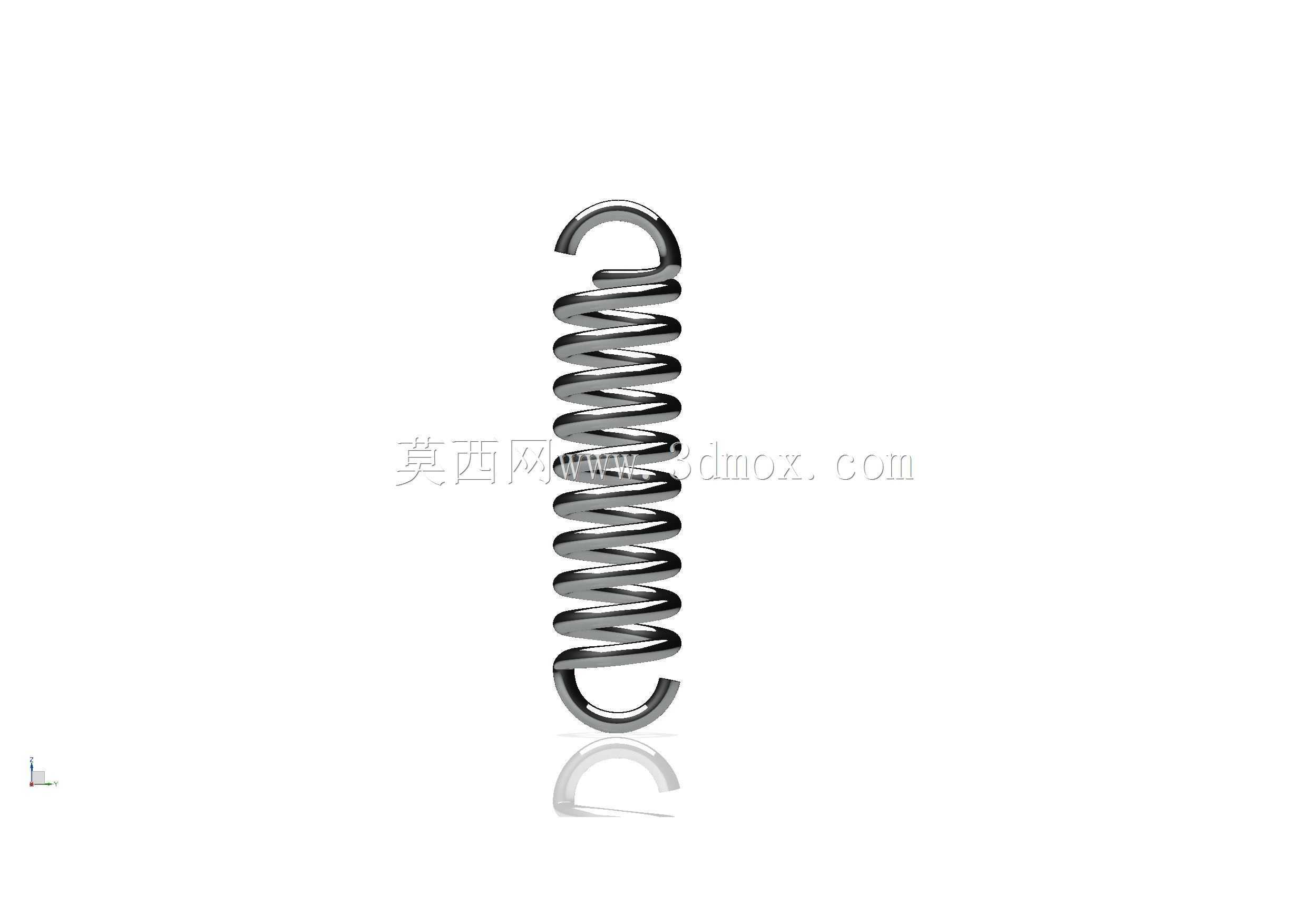

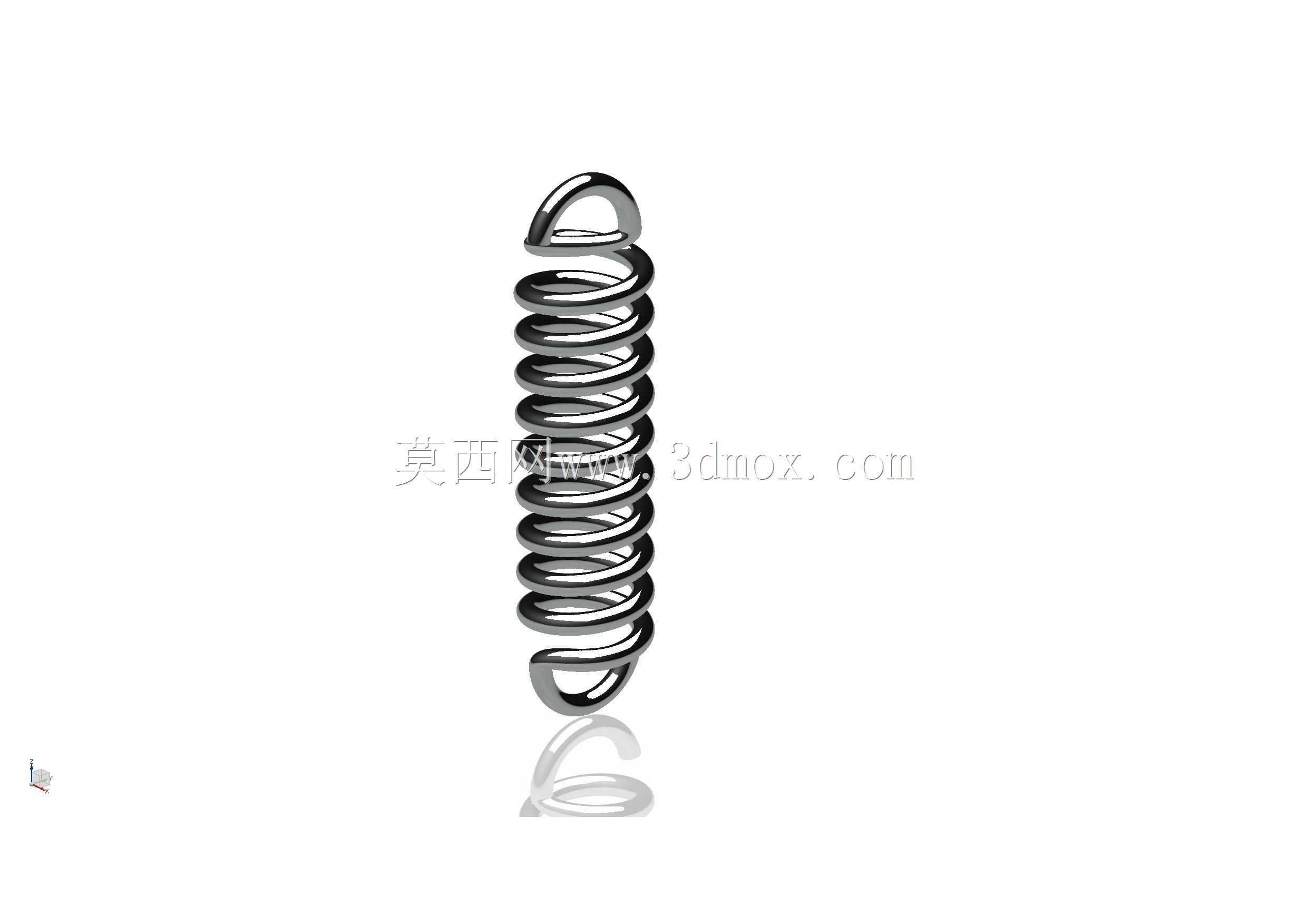

减压阀配套带钩张力弹簧结构设计

　　在减压阀的调压执行结构里，这类带端部挂钩的张力弹簧是核心的力反馈元件，区别于普通压缩弹簧仅承受轴向压载的特性，张力弹簧的初始预紧拉力直接决定了减压阀的出口压力整定阈值，在低压流体输送管路、小型气动控制回路、家用燃气调压装置里都能见到这类结构的应用。设计这类弹簧的时候，首先要匹配安装空间的边界约束，两端挂钩的弯折半径不能过小，否则在长期交变载荷下挂钩根部会出现应力集中断裂的问题，建模过程中需要严格控制螺旋升角的一致性，每一圈簧丝的间距要均匀，避免出现节距偏差导致的刚度非线性问题。

　　从实际使用场景来看，这类张力弹簧在装配时两端挂钩直接挂接在阀体内的调压膜片支架与阀体定位凸台上，不需要额外的定位座结构，能大幅缩减调压组件的整体轴向尺寸，适合安装空间紧凑的小型减压阀结构。簧丝的直径选型要匹配额定工作拉力下的变形量要求，通常在额定行程内弹簧的变形量要覆盖减压阀从全闭到全开的阀芯位移区间，同时要预留15%左右的超程余量，避免阀门口径出现杂质卡滞时弹簧被拉至屈服极限。建模时端部挂钩的成型角度要和安装位点的挂接方向完全匹配，挂钩的开口尺寸要略大于挂接轴的直径，方便现场装配时的快速卡装，同时挂钩末端要做圆弧过渡处理，防止装配过程中刮伤膜片或者其他非金属密封件。

　　弹簧的有效圈数直接决定了刚度系数，在相同簧丝直径和中径的前提下，有效圈数越多弹簧刚度越小，调压过程中的压力波动就越平缓，但是过多的圈数会增加弹簧的自由长度，占用更多的阀体内腔空间，设计时需要在调压精度和安装尺寸之间做平衡。这类弹簧除了减压阀场景，也可以用在小型机械的复位机构、门窗的恒力支撑结构、健身器材的阻力组件里，建模时还原的真实簧丝圆角和端部挂钩结构，能直接用于装配干涉检查、运动仿真验证，不需要二次修改结构细节。

　　在做装配仿真的时候，要注意弹簧在最大拉伸行程下，相邻簧丝之间不能出现并圈现象，否则会导致弹簧刚度突变，影响减压阀的压力调节稳定性，同时挂钩与挂接轴的配合间隙要控制在合理范围，间隙过大会导致调压过程中弹簧出现偏摆，带来额外的侧向力影响膜片的密封寿命。
