小型越野摩托用220毫米浮动刹车盘结构

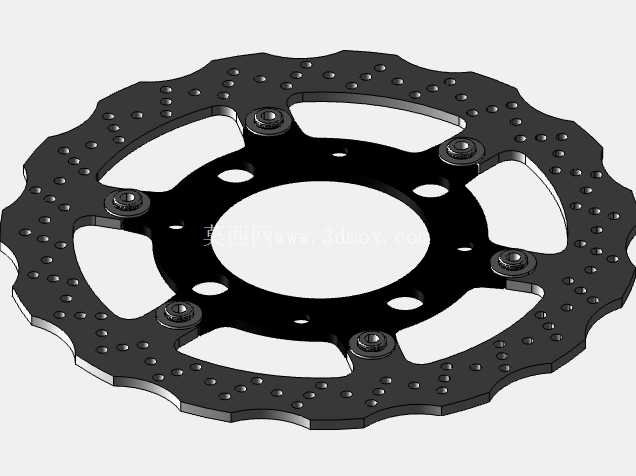

在非铺装路面的越野骑行场景中，制动系统的热衰减抗性、抗形变能力直接决定了骑行安全与操控上限，这款220毫米规格的浮动式刹车盘，正是针对小型越野摩托车的使用工况做了定向结构优化。不同于普通街车采用的一体式固定刹车盘，浮动结构的核心设计逻辑，是将制动摩擦外圈与中心安装座做分体式连接，通过六组带缓冲衬套的连接螺栓实现两者的径向与轴向小范围浮动，这种设计首先解决的是激烈制动下的热形变问题——越野骑行中频繁的点刹、长下坡持续制动会让刹车盘外圈快速升温，金属受热膨胀时如果是一体式结构，会因为内圈与轮毂连接位置温度低、膨胀量小，产生盘面翘曲、制动抖动的问题，而浮动结构允许外圈在受热时自由释放膨胀应力，始终保持制动面的平面度，不会出现刹车把跳动、制动力忽大忽小的情况。

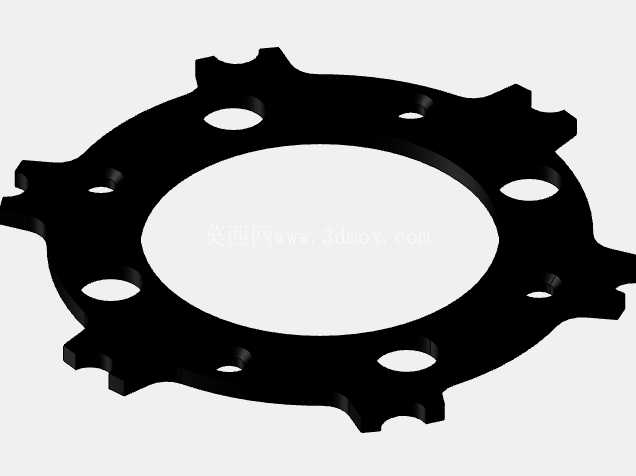

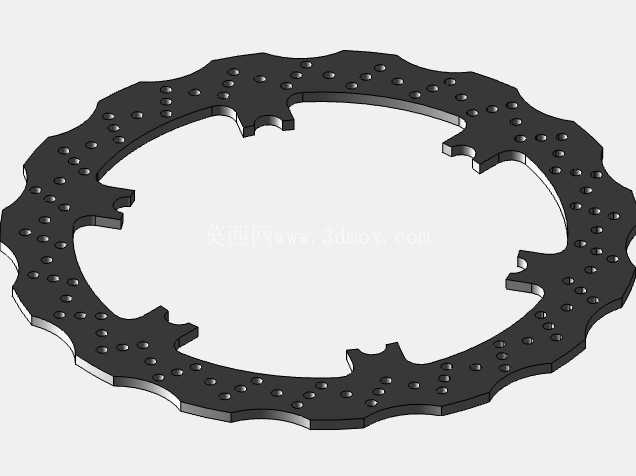

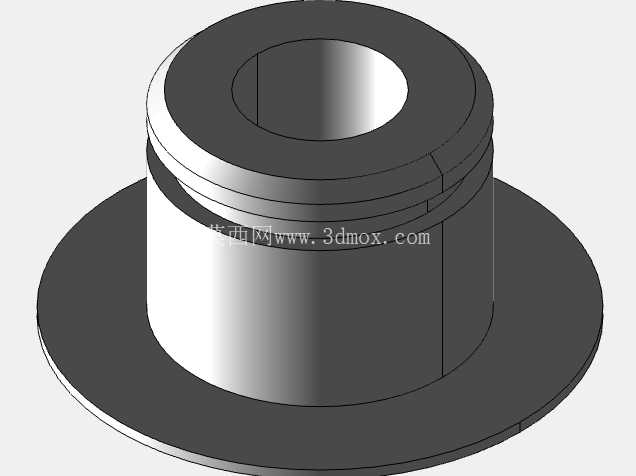

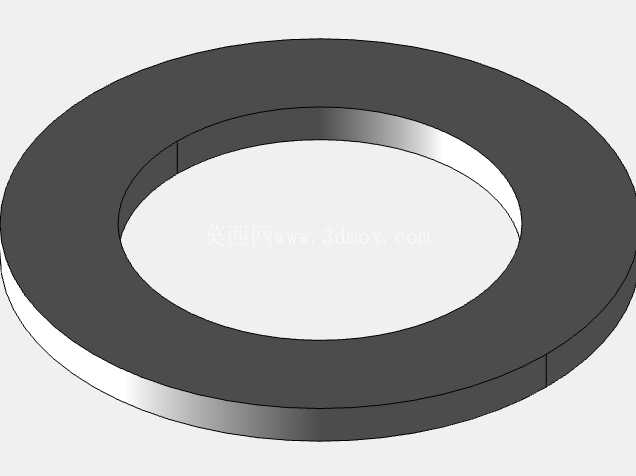

从安装边界来看，这款刹车盘的中心安装座采用六孔定位布局，孔位分布完全匹配小型越野摩托的前轮轮毂安装基准，中心定位孔的公差带按照H7级精度设计，装配时可以和轮毂的定位轴颈实现过渡配合，避免高速转动时出现动平衡偏差；连接螺栓采用带防松胶的内六角结构，衬套选用耐高温的铜基复合材质，既可以保证浮动间隙的顺滑，又能承受制动时传递的巨大扭矩，不会出现连接位置松旷的问题。外圈的制动摩擦面采用波浪形外轮廓设计，这种轮廓并非单纯的造型装饰，一方面可以在转动时更好地切割气流，提升制动过程中的散热效率，另一方面边缘的缺口可以在制动时快速刮除刹车片表面附着的泥沙、碎石——非铺装路面骑行时，泥沙很容易卡在刹车片与刹车盘之间，波浪形边缘可以在每次转动时将异物带出，避免摩擦面被硬颗粒刮出沟槽，延长刹车片和刹车盘的使用寿命。

盘面的散热孔采用大小错落的点阵式布局，没有采用规则的等径圆孔排列，而是根据制动时的温度场分布做了孔位密度调整：外圈摩擦区域的孔位更密集，因为这个位置是刹车片接触的核心区域，制动时产生的热量最多，密集的小孔可以增加空气流通面积，快速带走摩擦产生的热量；靠近连接螺栓的位置孔位相对稀疏，保证这个受力集中区域的结构强度，不会因为开孔过多导致盘体在大制动力下出现开裂。整个盘体的厚度设计为4毫米，既保证了足够的热容量，避免短时间连续制动时温度快速攀升超过摩擦片的工作温度上限，又不会因为过重增加前轮的簧下质量——对于越野摩托来说，簧下质量的降低可以明显提升前减震的响应速度，在颠簸路面行驶时车轮可以更好地贴紧地面，提升抓地力。

中心安装座采用黑色氧化处理，既可以提升金属表面的防锈能力，应对越野场景中泥水、雨水的腐蚀，又和外圈的金属原色形成视觉区分，方便维修时快速识别连接位置。在实际使用场景中，这款刹车盘可以适配市面上多数125cc到250cc排量的小型越野摩托，安装时不需要对轮毂做额外改装，直接替换原厂的固定刹车盘即可，制动时的手感会比原厂一体式盘更线性，尤其是长距离下坡连续制动后，不会出现明显的制动力衰减，在经过泥泞路段后，也不会因为泥沙卡滞出现制动异响的问题。设计过程中还对盘体的动平衡做了优化，所有孔位的分布都经过动平衡校准，装配后不需要额外打平衡块，高速行驶时不会出现车把抖动的情况。浮动连接的间隙控制在0.1毫米到0.15毫米之间，既可以保证受热时的膨胀余量，又不会因为间隙过大导致制动时出现撞击异响，在常温状态下，用手可以轻微转动外圈，但是不会有明显的松旷感，这个间隙值是经过多轮台架测试和实车验证确定的，兼顾了浮动功能的实现和日常使用的NVH表现。摩擦面的平面度公差控制在0.02毫米以内，和刹车片接触时可以实现完全贴合，不会出现局部接触导致的偏磨问题，有效提升刹车片的使用寿命。
