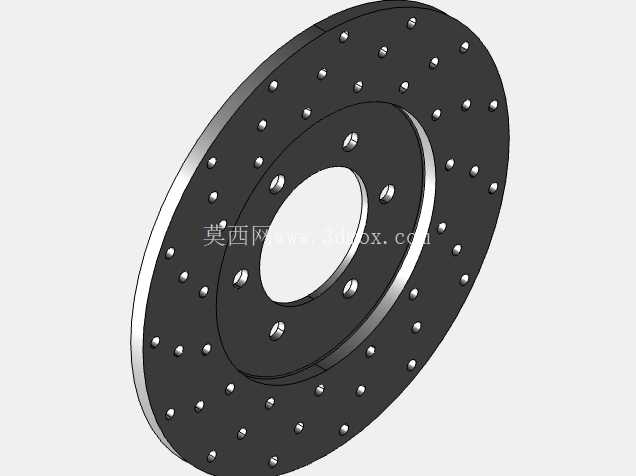

eti racing轻型跑车通风刹车盘结构设计

这款通风刹车盘的结构设计，核心面向轻型跑车后轴制动场景做适配，日常赛道日走街、轻度竞技驾驶的制动热衰减控制是设计时的核心考量点。先从安装边界说起，盘体中心定位孔采用乘用车后轴通用的台阶式定位结构，孔壁公差控制在H7级别，装配时可直接与轮毂轴承的定位轴颈配合，无需额外加装定位衬套，中心孔周边的安装螺栓孔采用等节距分布，孔位做了0.2mm的倒角处理，避免螺栓装配时出现应力集中导致的盘体开裂问题，适配常规的后轴单活塞浮动卡钳安装距，不需要额外改装卡钳支架即可完成替换安装。

从功能特性来看，盘体采用双层通风结构，两层摩擦面之间的通风道采用直槽式设计，相比螺旋风道，直槽风道的风阻更低，车辆行驶时迎面气流可快速穿过风道带走摩擦产生的热量，在连续制动工况下，盘体工作温度可稳定控制在350摄氏度以内，避免高温导致的摩擦片烧蚀、制动力衰减问题。摩擦面的钻孔布局并非均匀等距排布，而是根据制动时的摩擦面温度场分布做了差异化设计，盘体外圈线速度更高、摩擦生热更集中，钻孔密度比内圈高出15%左右，既可以快速排出摩擦产生的粉尘，避免粉尘在摩擦面形成滑移层降低制动摩擦力，又能在雨天行驶时快速划破摩擦面的水膜，减少湿滑路面的制动距离。钻孔边缘都做了0.1mm的倒钝处理，避免尖锐边缘刮伤摩擦片表面，延长摩擦片的使用寿命。

设计思路上，这款刹车盘没有盲目追求大尺寸划线、多钻孔的竞技化外观，而是在结构强度和散热性能之间做了平衡。盘体的摩擦面厚度预留了2mm的磨损余量，当摩擦面磨损到极限厚度时，盘体的通风道结构依然能保持足够的结构强度，不会出现高速制动时盘体碎裂的风险。盘体与中心安装法兰的连接采用一体式铸造成型后机加工的工艺，相比分体式浮动盘，结构刚性更强，制动力传递更直接，同时成本更低，适合民用改装场景使用。盘体的边缘做了圆弧过渡处理，减少高速旋转时的风噪，同时避免应力集中导致的盘体边缘开裂。

实际使用场景中，这款刹车盘适配15-17寸轮毂的轻型跑车后轴使用，整体外径控制在280mm以内，安装时不会与轮毂内侧的平衡块、轮辐产生干涉，通风道的进风口朝向车辆行驶方向，当车速达到60km/h以上时，风道内的空气流速可满足连续10次全力制动的散热需求，不会出现明显的热衰减。日常街道行驶时，钻孔结构可以快速排出摩擦产生的磨屑，保持摩擦面的清洁度，制动踏板的脚感会比原厂实心盘更线性，不会出现磨屑堆积导致的制动踏板虚位问题。在轻度赛道驾驶场景下，通风结构可以快速带走连续制动产生的热量，避免盘体出现热变形导致的制动抖动问题，相比同尺寸的实心刹车盘，连续制动后的制动力保持率可提升30%左右。

从结构细节来看，盘体的摩擦面平面度控制在0.02mm以内，端面跳动量控制在0.03mm以内，装配后不会出现高速制动时的方向盘抖动问题。中心安装面的粗糙度控制在Ra1.6，保证与轮毂安装面的贴合度，避免装配后出现盘体偏摆。所有的机加工面都做了防锈处理，存放和使用过程中不会轻易出现锈蚀问题，摩擦面的初始粗糙度经过打磨处理，新盘装车后不需要过长的磨合周期即可达到最佳制动效果。
