单槽18650锂电池充电座结构设计

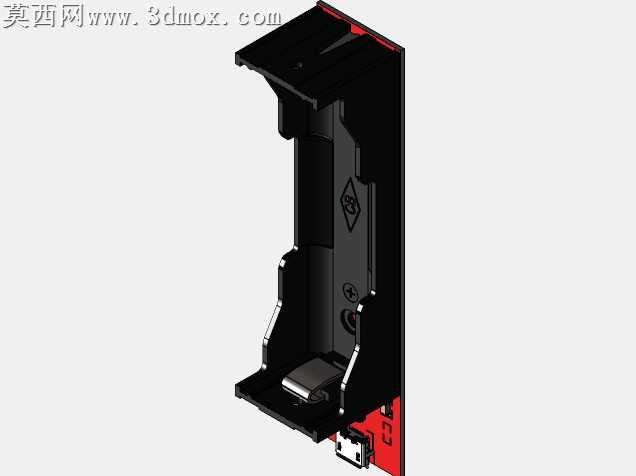

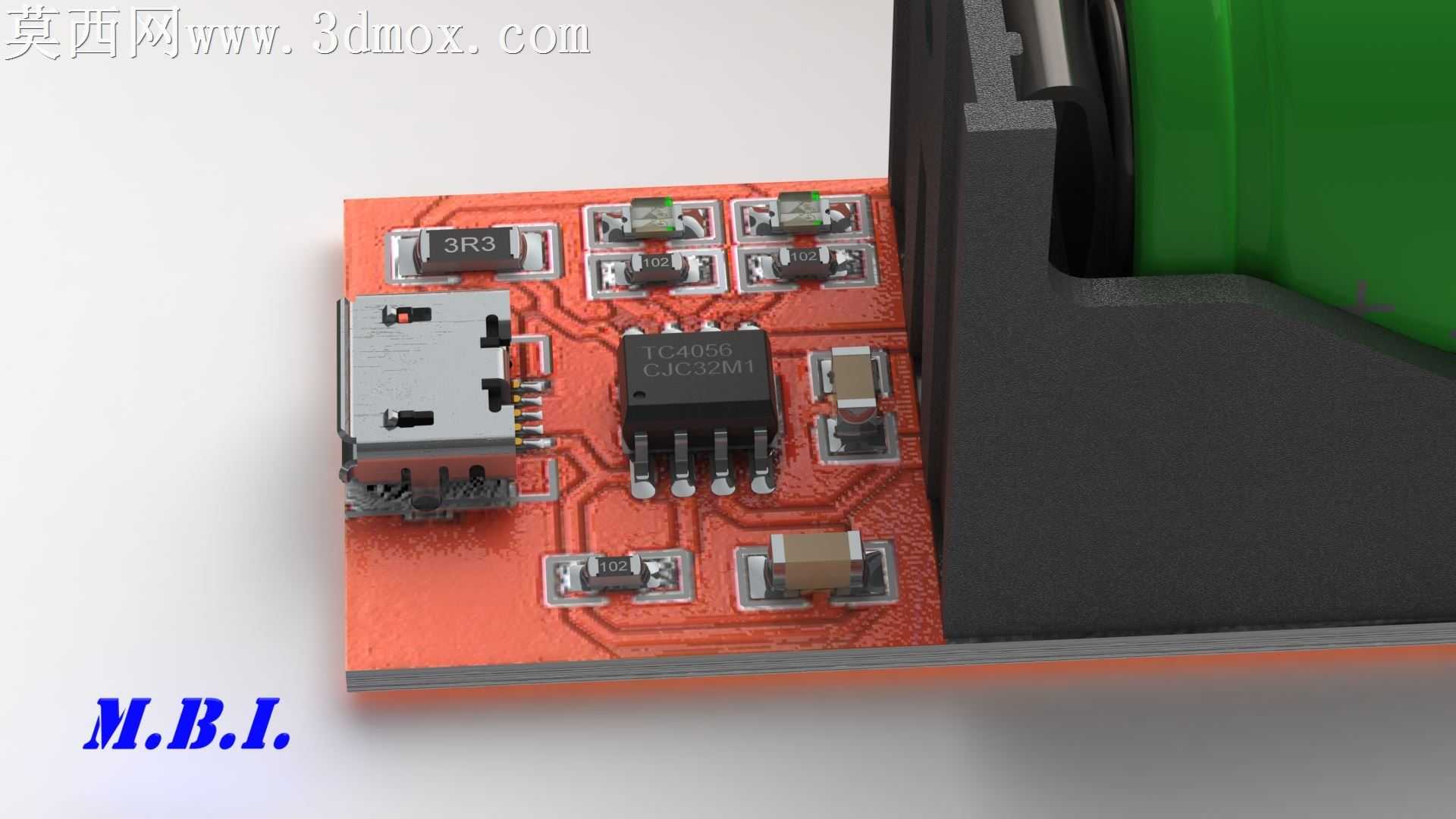

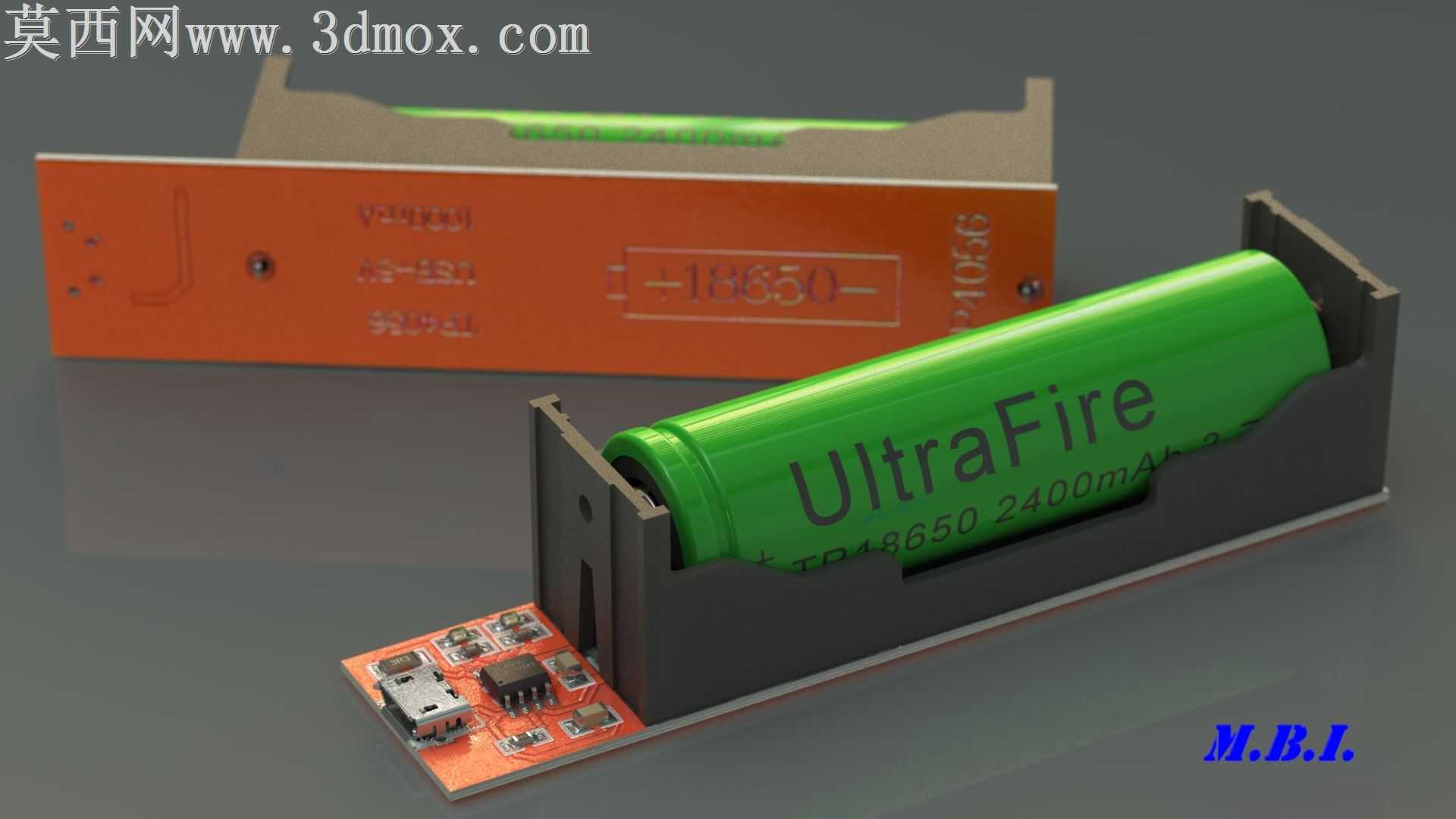

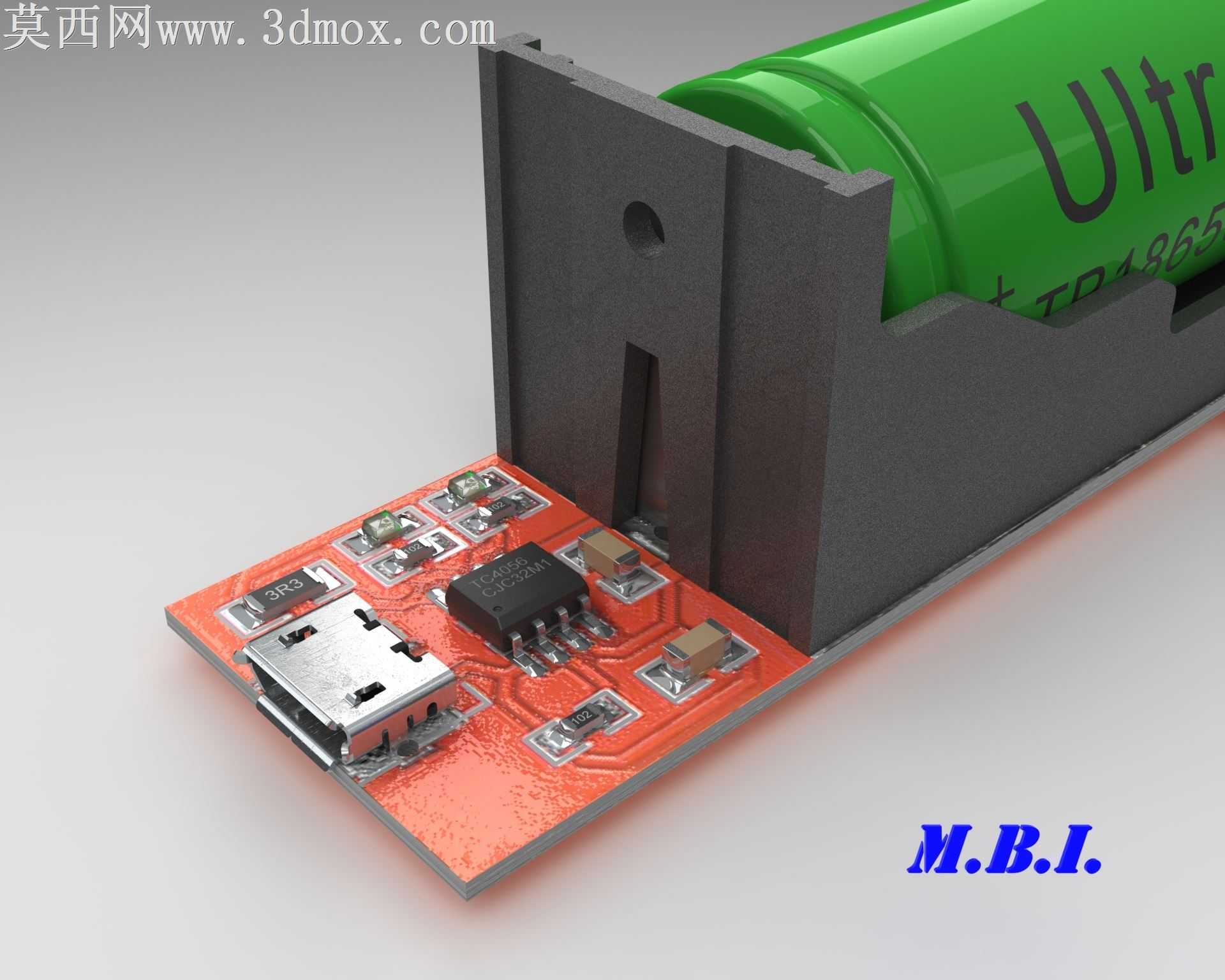

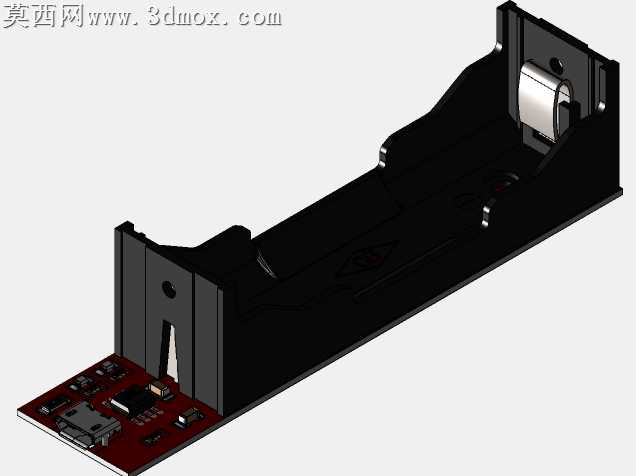

本作品为单槽位18650锂电池充电座三维建模设计，核心搭载TP4056线性锂电充电管理芯片方案，整体建模过程围绕实际使用场景的装配合理性展开。建模阶段首先完成核心功能部件的尺寸校准：依据标准18650锂电池的外径、长度参数搭建电池仓支架模型，仓体两侧设计对称的弹性电极避让槽与定位卡扣结构，确保电池装入后电极接触可靠、无松脱晃动，仓体侧壁预留0.2mm的装配公差，适配不同厂商生产的18650电池尺寸误差。充电电路板部分按照TP4056典型应用电路的元件布局完成建模，还原了Micro USB充电接口、TP4056主控芯片、充电状态指示LED、贴片电阻电容、输入输出焊盘的实际尺寸与排布位置，电路板与电池仓支架的衔接处设计了嵌入式卡槽结构，无需额外紧固件即可实现板件与仓体的稳固拼接，同时在电路板对应位置预留正负极电极片的安装位，电极片采用弹片式结构建模，模拟金属材质的弹性形变特性，保证与电池正负极的贴合压力。渲染阶段针对不同部件赋予贴合实物的材质属性：电池仓支架采用哑光黑色阻燃ABS材质，设置适中的粗糙度与低反光度，还原工程塑料的质感；充电电路板采用FR-4玻纤板基材材质，表面覆铜走线做亮铜色金属质感处理，贴片元件分别赋予黑色塑封、银色金属引脚的对应材质；18650电池模型还原了常见的绿色PVC热缩膜外皮，表面印刷对应品牌型号标识，设置轻微的膜面反光效果；背景处的橙色绝缘隔板赋予橙色电木材质，表面做细微的磨砂纹理处理。整体设计思路围绕便携单槽18650充电器的实用需求出发，结构紧凑无冗余部件，所有配合结构均做了装配干涉检查，既满足TP4056充电方案的电路安装空间需求，也兼顾日常使用的操作便利性，电池取放顺畅，充电接口位置符合常规使用习惯，可直接用于3D打印验证手板或开模生产的结构参考。
