适配CR2032纽扣电池的PCB直插电池座

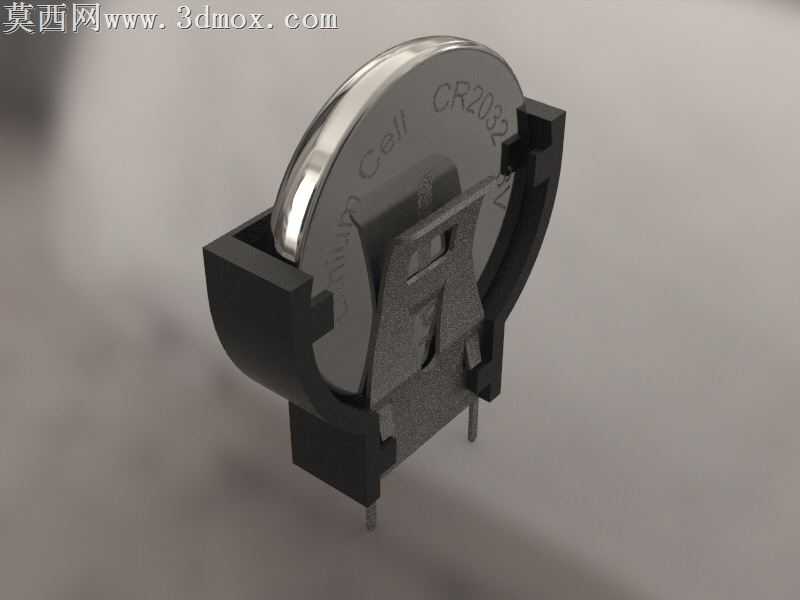

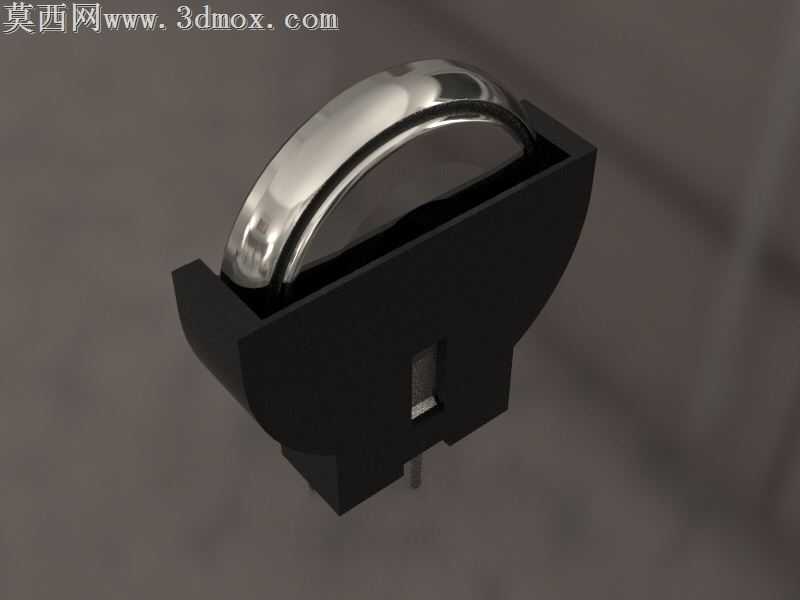

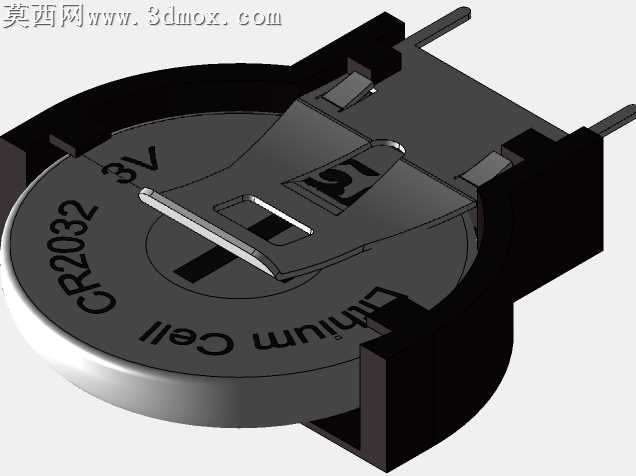

本模型为适配CR2032规格纽扣电池的通孔印刷电路板直插式电池架，建模过程围绕实际电子元器件的装配需求展开，首先依据CR2032纽扣电池的标准外形尺寸确定电池容纳腔的空间参数，保证电池装入后既不会出现松脱晃动，也不会因过盈量过大导致装配困难。建模时先构建绝缘基座的主体结构，基座采用耐高温绝缘塑料的材质设定，表面做哑光磨砂质感的材质处理，还原工程塑料的真实视觉效果，基座上设计有对应PCB安装的两个直插引脚定位孔，引脚采用镀锡铜材质，金属表面做轻微的拉丝质感渲染，还原电子接插件的金属光泽与导电属性。接触弹片部分采用弹性不锈钢材质，建模时精准还原弹片的弯折弧度与接触点位，保证电池装入后弹片能够稳定抵接电池正负极，同时预留合理的弹性形变空间，避免多次插拔后出现金属疲劳失效。渲染阶段采用柔和的工作室打光方案，主光源从侧上方照射，清晰呈现电池座的结构层次与材质差异，辅助光源补全暗部细节，避免阴影过重遮挡结构特征，同时搭配浅灰色哑光背景突出模型主体。设计过程中充分考虑通孔插装的工艺要求，两个直插引脚的间距符合PCB通用设计规范，引脚长度适配常规波峰焊的工艺需求，基座底部做平整化处理，保证焊接时能够与PCB板面紧密贴合，不会出现虚焊、倾斜等问题。电池容纳腔的侧边设置有限位卡扣结构，建模时精准计算卡扣的凸起高度与让位空间，既可以对纽扣电池形成周向限位，防止设备震动时电池脱出，又能在更换电池时借助塑料的轻微形变顺利取出电池，兼顾固定可靠性与拆装便捷性。接触弹片与基座的嵌合结构也做了细节还原，弹片嵌入基座的部分设计有倒刺结构，保证弹片与绝缘基座连接牢固，不会在电池插拔过程中出现弹片移位、脱落的问题。整体模型的结构比例完全参照实物产品的工程参数搭建，各部件的装配关系清晰明确，材质区分合理，渲染效果真实还原工业电子配件的质感，可用于电子设备结构设计的参考、PCB布局的干涉检查以及产品展示演示使用。
