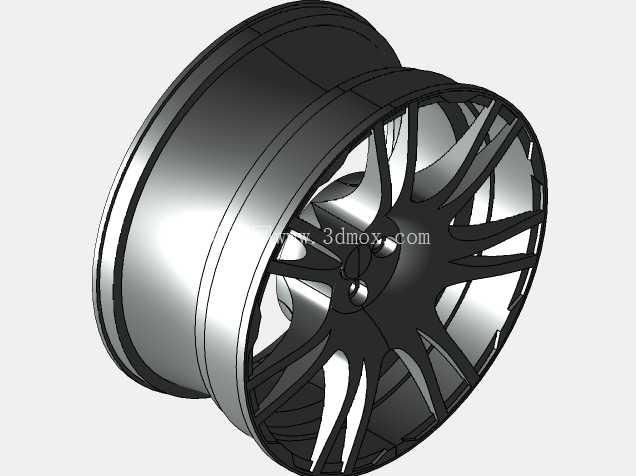

多辐条运动款乘用车铝合金轮毂结构设计

这款多辐条轮毂的结构设计，首先要匹配民用乘用车的行走系统安装边界，轮辋部分采用深槽式结构，适配常规无内胎子午线轮胎的装配需求，轮缘处做了加厚翻边处理，能够在轮胎充气后提供足够的抱紧力，避免车辆在急加速、紧急制动或者过弯侧倾时轮胎与轮辋发生相对滑移，同时也能降低低胎压状态下轮胎脱圈的风险。轮辐采用分叉式多辐条布局，并非单纯追求外观的运动感，每一组辐条的走向都对应轮心安装座到轮辋的力传递路径，在车辆承受垂直载荷的时候，载荷从轮心的轴承安装位通过辐条均匀分散到整个轮辋圆周，避免局部应力集中导致的辐条断裂问题；在车辆转弯承受侧向力的时候，多辐条的结构相比少辐条设计拥有更大的侧向抗弯截面模量，能够减少轮辐的侧向形变，提升转向时的车轮跟随性。

从安装边界来看，轮心位置的安装面加工精度要求控制在0.05mm以内的平面度，确保轮毂与车轴法兰面完全贴合，避免高速行驶时车轮出现动平衡超差引发的方向盘抖动问题；中心孔的尺寸匹配对应车型的轴头直径，安装孔的节圆直径严格对应车轴法兰的螺栓孔位，螺栓孔处做了沉头倒角处理，能够让轮毂螺栓的锥面与孔位完全贴合，保证螺栓夹紧力均匀分布，不会出现单个螺栓受力过大断裂的情况。轮辐背面做了不等厚的减重设计，在辐条靠近轮心的位置保留足够的壁厚承受扭矩输入，靠近轮辋的位置适当减薄，在保证整体结构强度满足1.6倍额定载荷冲击测试要求的前提下，尽可能降低轮毂的非簧载质量，这对于提升悬架系统的响应速度有明显帮助，非簧载质量的降低能够让车轮在经过颠簸路面时更快地跟随路面起伏，减少轮胎跳离地面的时间，提升车辆的抓地性能。

在实际应用场景中，这类轮毂多用于家用运动型轿车以及入门级性能车的配套或者改装场景，轮辋的宽度尺寸对应适配的轮胎宽度范围，能够兼容不同扁平比的轮胎安装，轮辐之间的空隙经过计算预留了足够的刹车系统散热空间，即使车辆在连续下坡或者激烈驾驶频繁制动的情况下，刹车卡钳与刹车盘产生的热量能够通过辐条间隙快速流通散发，避免刹车系统因为温度过高出现热衰减的问题。设计过程中需要考虑动平衡的配重块安装位置，轮辋内侧预留了平衡块的安装卡槽，不会因为平衡块突出影响车轮的整体美观，同时也能避免平衡块在高速行驶时被气流甩出。轮辐的表面造型做了曲面过渡处理，没有尖锐的棱角，一方面是减少车辆行驶时的风阻，另一方面也能降低行驶过程中辐条之间产生的风噪，在辐条与轮辋的连接位置做了圆弧过渡，避免应力集中导致的连接处疲劳开裂，经过循环弯曲疲劳测试以及径向疲劳测试的验证，结构强度能够满足常规乘用车全生命周期的使用需求。另外，轮毂的偏距设计经过匹配计算，确保车轮安装之后不会超出翼子板边界，同时也不会与内侧的悬架摆臂、减震器以及刹车卡钳发生运动干涉，在车轮上下跳动以及转向到最大角度的时候，都能保留足够的安全间隙，不会出现部件剐蹭的问题。
