车载骑行用数显速度测量仪表结构设计

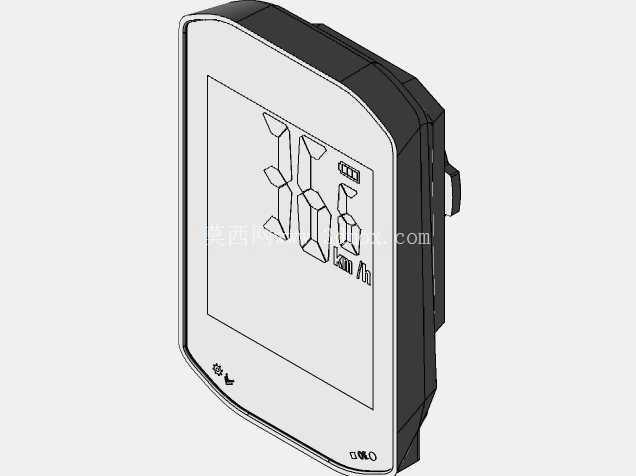

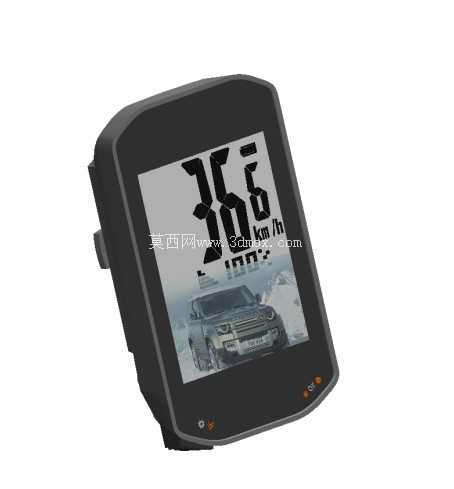

　　从结构设计的角度看，这款仪表的外壳采用了带切角的矩形轮廓，边缘做了R3的圆角过渡，既避免了安装时锐角磕碰线路，也能在有限的安装空间内最大化屏幕显示区域，屏幕占比达到了正面区域的75%以上，大字号的段码显示数字，骑行或者驾驶过程中余光扫过就能快速读速，不需要刻意转移视线聚焦，能降低行车过程中的视线偏离风险。外壳的侧边预留了内嵌式的按键安装位，按键突出壳体表面不超过1.2mm，防止日常使用中误触，同时壳体接缝处做了0.8mm宽的止口结构，配合端面的硅胶密封圈，可以达到IP65级别的防尘防水能力，应对户外骑行时的雨水泼溅、扬尘侵入完全足够，不需要额外加装防护外罩。日常做车载配套电子件的结构设计时，这类数显速度表的适配场景其实覆盖了不少细分领域，不光是乘用车辆的改装加装，电动自行车、越野山地车、小型工程作业代步车的速度监测单元，也常选用同结构逻辑的数显仪表。不同于传统指针式车速表依赖机械软轴传递转速信号，这类电子式数显速度表直接采集轮速传感器的脉冲信号换算实时车速，显示响应延迟控制在0.2秒以内，高速行驶时也不会出现指针抖动、读数偏差的问题。

　　安装边界上，这款仪表的背部设计了通用的燕尾式卡槽，适配市面上绝大多数22-28mm直径的车把安装支架，不需要重新打孔改造原有车把结构，安装时只需要将卡槽卡在车把对应位置，拧紧侧边的M3锁紧螺丝即可固定，整体壳体的厚度控制在18mm，安装后不会过多突出车把平面，避免停车或者挪车时磕碰剐蹭屏幕。内部结构分层非常清晰，最外层是2mm厚的钢化玻璃面板，通过双面泡棉胶与前壳粘接固定，中间层是段码液晶屏与PCB控制板的集成组件，通过四个定位柱与前壳定位，螺丝锁附在后壳的螺柱上，电池仓设计在后壳的下部，采用抽拉式的仓盖结构，更换电池不需要拆开整个仪表壳体，日常维护非常方便。

　　电路部分的布局特意将高频信号处理模块远离屏幕排线区域，避免车速信号干扰屏幕显示，出现数字跳闪的问题，屏幕底部预留了三个状态指示灯的透光孔，分别对应电源接通、信号异常、低电量提醒，指示灯采用漫反射导光柱，光线柔和不会在夜间行车时晃眼。在做三维建模的时候，需要重点关注壳体的壁厚均匀性，整体壁厚控制在2.2mm，螺柱位置的壁厚不超过3mm，避免注塑生产时出现缩痕、翘曲的问题，止口位置的配合公差控制在±0.05mm，既保证装配时的顺畅度，也能避免密封圈压缩量不足导致的防水失效。屏幕与前壳的装配间隙预留0.1mm，填充缓冲泡棉，防止车辆行驶过程中的振动传递到屏幕，导致屏幕碎裂或者显示异常。

　　这类速度表的实际使用中，还要考虑低温环境下的工作可靠性，壳体选用ABS+PC的混合材质，低温下的抗冲击性能比纯ABS材质提升40%以上，零下20度的环境中也不会因为轻微磕碰出现壳体开裂的问题。显示界面的设计上，除了核心的实时车速大数字显示，下部预留了小尺寸的状态显示区域，可以切换显示总里程、单次里程、电池电压等信息，满足不同使用场景下的信息查看需求，不需要额外加装其他监测仪表。对于结构设计从业者来说，这类小型车载电子仪表的建模难点不在于复杂曲面构建，而在于装配公差的合理分配、防水结构的细节处理，以及安装适配性的通用化设计，要在有限的壳体空间内排布下屏幕、电路板、电池、按键所有组件，同时还要满足户外使用的环境可靠性要求，每一处的壁厚、间隙、卡扣强度都需要反复校核，才能保证量产之后的装配良率和长期使用稳定性。
