特殊演示用拨链器挂钩结构设计

这款拨链器挂钩主要应用在传动演示设备、特种变速机构的拨链系统中，作为拨链器与安装基体之间的核心连接承载件，承担着固定拨链器位置、传递拨链动作载荷、限定链条拨动行程的多重作用，在需要精准演示链条变速切换逻辑的教学实训台、特种传动试验装置中，这类挂钩的结构精度直接决定了拨链动作的顺畅度与档位切换的准确性。从实际使用场景来看，这类挂钩并非面向量产民用变速设备，而是针对特殊演示场景做了适配性优化，既需要满足演示过程中频繁拨链动作的结构强度要求，又要兼顾安装调试时的位置微调空间，避免因安装公差导致拨链卡滞、链条脱轨等演示故障。

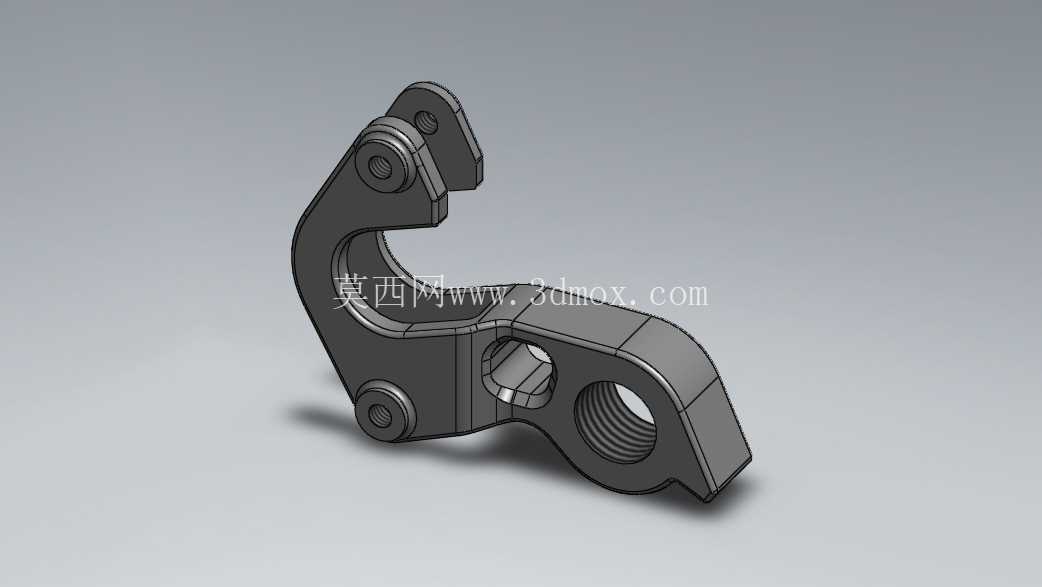

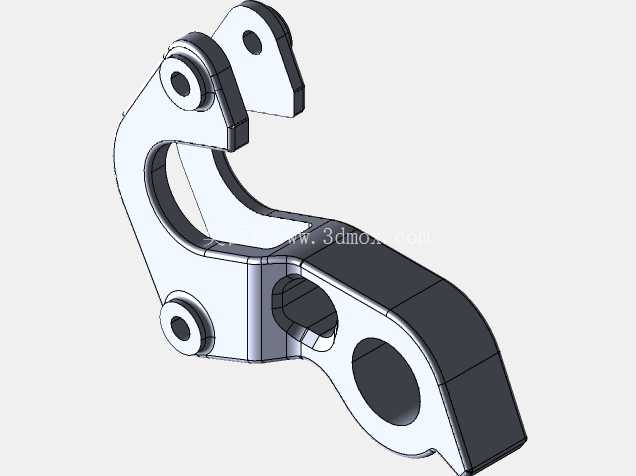

从功能特性上看，该构件集成了多组安装定位结构，上部的双铰接耳孔用于连接拨链器的摆动臂，孔位内预留了衬套安装空间，可配合耐磨衬套降低反复摆动带来的铰接磨损，延长演示设备的无故障运行周期；中部的通孔为安装定位孔，用于将整个挂钩固定在设备基体的安装位上，孔位周边做了加厚凸台处理，避免螺栓锁紧时出现应力集中导致构件开裂；下部的带内螺纹孔位用于连接拨链行程调节组件，可通过调节螺栓的旋入深度控制拨链器的摆动极限位置，适配不同节距、不同宽度的演示链条使用。构件整体的弯折弧度经过反复校核，既避开了链条运行的运动包络，不会在链条高速运转时发生剐蹭，又能让拨链器的导轮始终与链条保持合理的啮合间距，减少拨链过程中的链条跳动。

设计思路上，这款挂钩没有采用民用拨链挂钩的薄壁冲压结构，而是选择了整体机加工的实体结构，主要是考虑到演示场景下需要频繁拆装、调整位置，实体结构的抗磕碰能力更强，不会因为反复装夹出现变形，能够长期保持安装基准的精度。在结构过渡区域全部采用了大圆角过渡，避免应力集中，同时在非配合面做了轻量化的切削减薄处理，在不降低整体结构强度的前提下减少构件自重，降低拨链动作时的惯性负载，让拨链动作的演示效果更直观清晰。铰接孔与安装孔的位置度公差控制在0.02mm以内，保证拨链器安装后不会出现偏斜，确保拨链动作的线性度。

从安装边界尺寸来看，该挂钩整体轮廓的最大外接矩形尺寸控制在较小范围内，不会占用过多的演示台安装空间，上部铰接耳的间距匹配标准小型拨链器的安装尺寸，无需额外加工转接件即可直接装配；中部安装孔的中心到下部螺纹孔的中心距经过精准计算，安装后拨链器的导轮中心与演示链轮的中心平面重合度偏差不超过0.1mm，能够满足不同规格演示链条的拨链需求。安装基面做了铣平处理，与设备基体安装面的贴合度达到85%以上，螺栓锁紧后不会出现翘曲变形，保证长期使用的位置稳定性。在实际装配调试时，只需要先将挂钩通过中部安装孔固定在基体预设位置，再依次连接上部的拨链摆动臂与下部的行程调节组件，即可完成拨链器的安装，调试过程中可通过下部螺纹孔的调节螺栓微调拨链行程，适配不同演示工况下的链条拨动需求，整个安装调试流程无需复杂工装，适合教学演示场景下的快速拆装与参数调整。
