壁挂式拳击沙袋悬挂支架结构设计

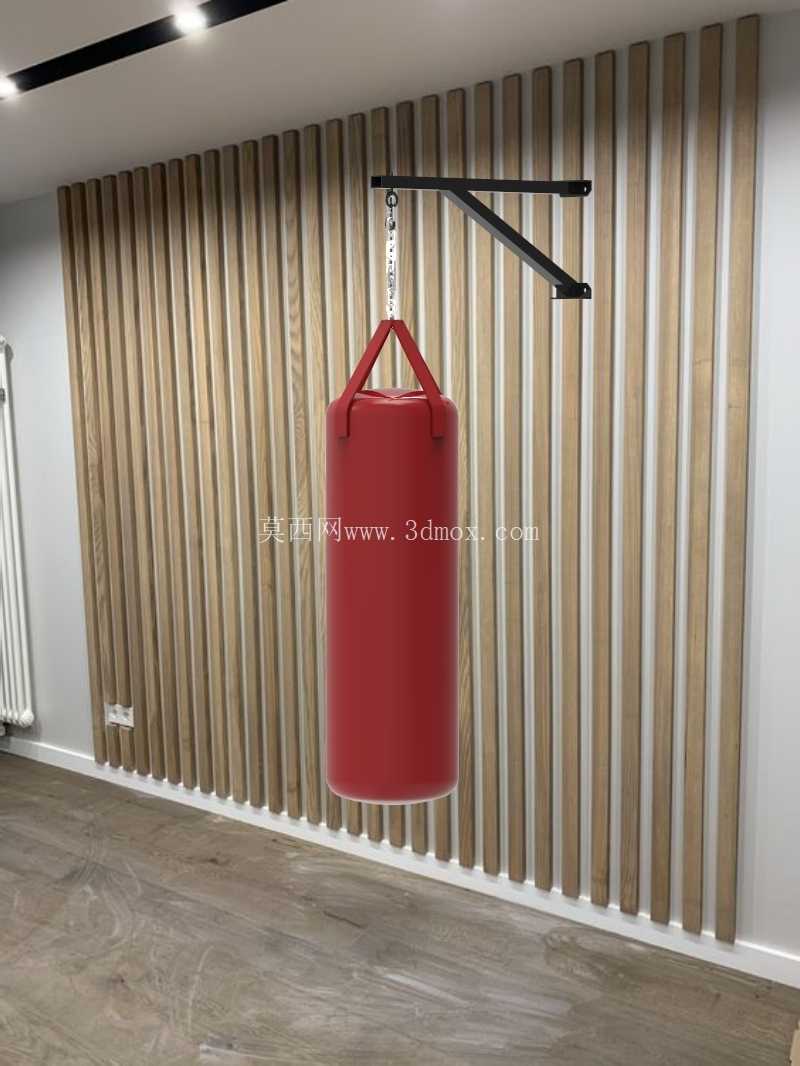

　　日常商用健身场馆、家庭健身区搭建沙袋训练区域时，壁挂式悬挂支架是替代落地立式沙袋架、节省地面空间的核心承载构件，这款支架的设计完全围绕沙袋训练的实际受力场景展开，没有多余的装饰性结构，所有构件都服务于承重与安装可靠性。从实际使用场景来看，这类支架主要适配填充后重量在50-80kg区间的标准拳击沙袋，安装位置通常选择实体砖墙或者混凝土剪力墙，避开空心砖、轻质隔墙等承重不足的墙体结构，安装高度需要结合使用者身高调整，一般要求沙袋底部距离地面高度在30-50cm，满足直拳、摆拳、勾拳等不同击打动作的施展空间，支架伸出墙面的水平距离经过受力核算，既保证沙袋摆动时不会磕碰墙面，也不会因为伸出过长导致悬臂弯矩过大，增加墙体固定点的负载。

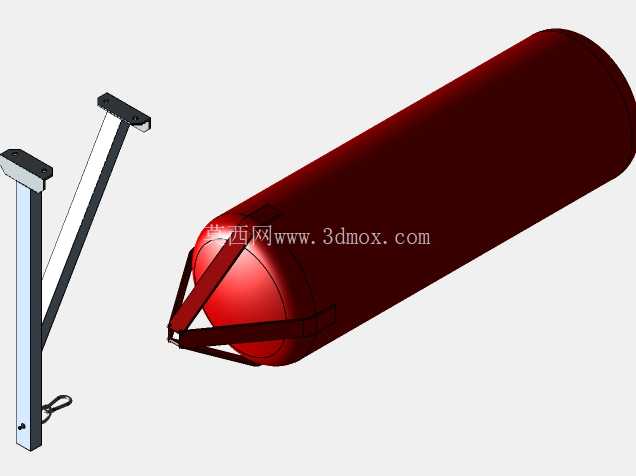

　　设计思路上采用三角形悬臂承载结构，斜向支撑杆与水平承载杆、墙面固定背板形成稳定的三角受力体系，水平杆末端设置吊环安装位，通过卸扣或者链条连接沙袋顶部的悬挂带，斜撑杆的角度设置在45度左右，这个角度下杆件的压应力与拉应力分配最为均衡，不会出现局部应力集中导致的杆件变形。墙面固定端采用整块钢板作为背板，背板上预留四个对称布置的膨胀螺栓安装孔，孔位间距经过匹配标准膨胀螺栓的安装间距设计，避免孔位过近导致墙体混凝土开裂，固定时需要使用M12以上规格的膨胀螺栓，植入墙体深度不低于10cm，保证静态承重与动态冲击下的连接可靠性。外形尺寸方面，水平悬臂的有效伸出长度控制在60cm，这个长度既可以给沙袋摆动预留足够的径向空间，也能控制悬臂端的挠度，在沙袋满载且受到连续击打冲击时，悬臂端的垂直变形量不超过2mm，不会出现明显的晃动感；斜撑杆采用方形钢管制作，相比圆管具备更好的抗扭性能，应对沙袋击打时产生的不规则侧向摆动力时，不会出现杆件扭转异响；水平杆同样采用同规格方管，与斜撑杆、背板之间采用满焊连接，焊脚高度不小于管材壁厚，所有焊接位置都做打磨去毛刺处理，避免应力集中点。

　　安装边界上需要明确，支架安装位置的墙体必须是厚度不小于24cm的实体承重结构，安装点距离墙体转角、门窗洞口的距离不小于30cm，避免墙体边缘结构强度不足；支架安装完成后需要先做静载测试，悬挂等同于沙袋1.5倍重量的重物静置24小时，检查固定点是否松动、杆件是否出现永久变形，确认无异常后再挂载沙袋正式使用；日常使用中需要定期检查吊环、卸扣的磨损情况，以及焊接位置是否出现裂纹，尤其是高频使用的商用场馆，每月做一次结构检查，避免长期冲击载荷下出现连接失效。

　　从结构设计的细节来看，背板与墙面接触的一侧可以增设橡胶减震垫，一方面可以弥补墙面的不平整，让背板与墙面贴合更紧密，另一方面可以吸收沙袋击打时传递到墙体的振动，降低振动产生的噪音，也减少振动对墙体固定螺栓的松动影响；吊环位置采用带轴承的旋转吊环，可以适配沙袋击打时产生的旋转力，避免链条拧转打结，延长悬挂配件的使用寿命。这款支架的结构没有复杂的异形构件，所有管材、板材都是标准型材，加工难度低，焊接完成后做喷塑或者喷漆防锈处理即可适配不同的装修风格，不管是家庭健身区的浅色墙面，还是商用拳馆的工业风墙面，都能协调适配，同时结构的维护成本极低，除了定期检查紧固件，基本不需要额外的维护工作，长期使用的可靠性很高。
