轮椅管材连接用90度夹持适配结构

在康复辅具改装、户外休闲运动器材适配的实际场景中，经常会遇到标准管径管材与附加功能组件的连接需求，尤其是手动轮椅这类日常使用频率极高的移动辅具，使用者往往需要根据自身使用习惯加装杯架、储物挂袋、运动相机支架、辅助推杆等外接配件，这类配件的安装基准大多依托轮椅框架的标准圆管结构，常规的抱箍类连接件要么夹持力不足容易在颠簸路段滑移，要么角度固定无法满足不同安装方位的调整需求，这款90度夹持适配器就是针对这类实际使用痛点开发的连接结构。

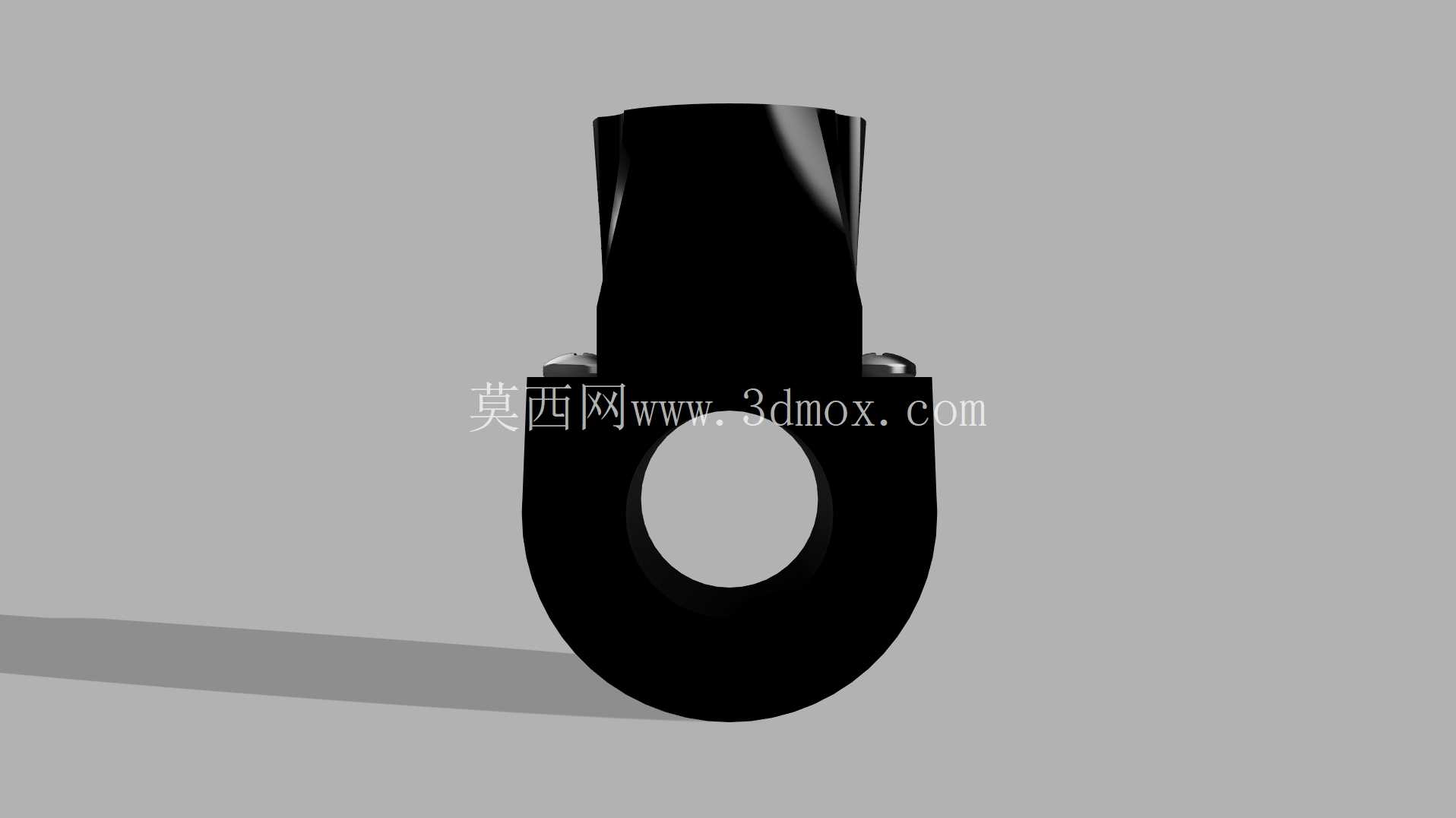

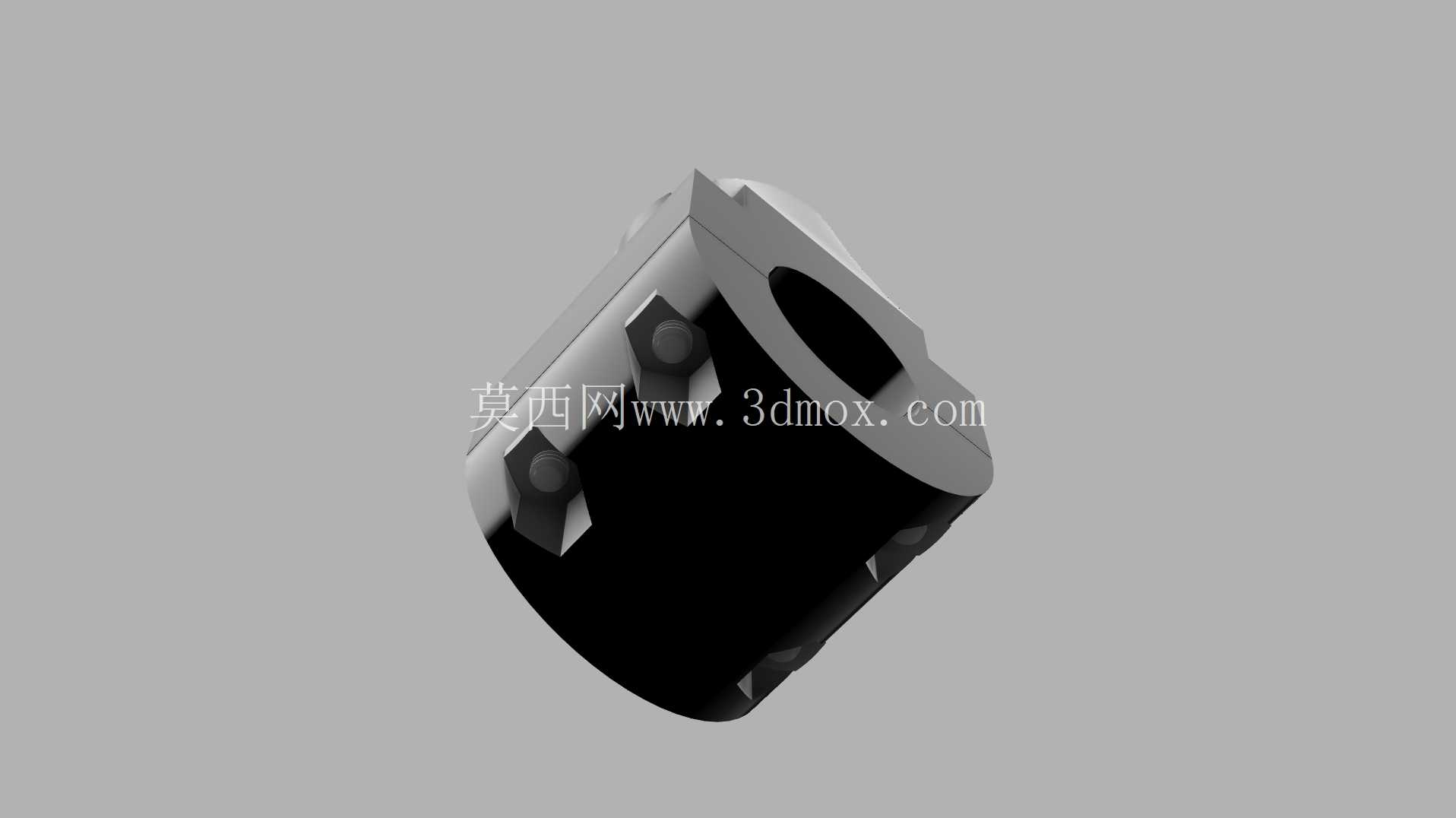

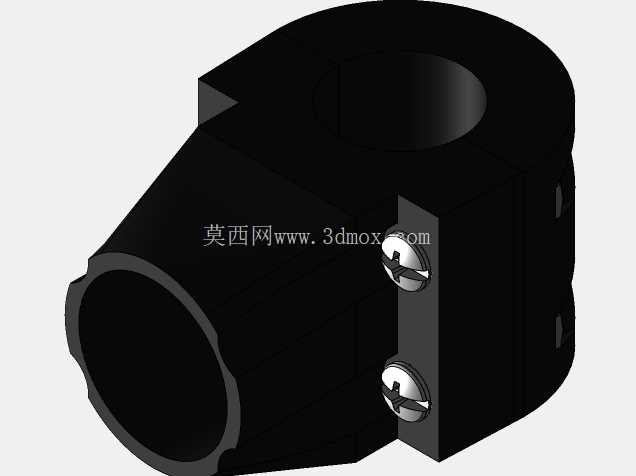

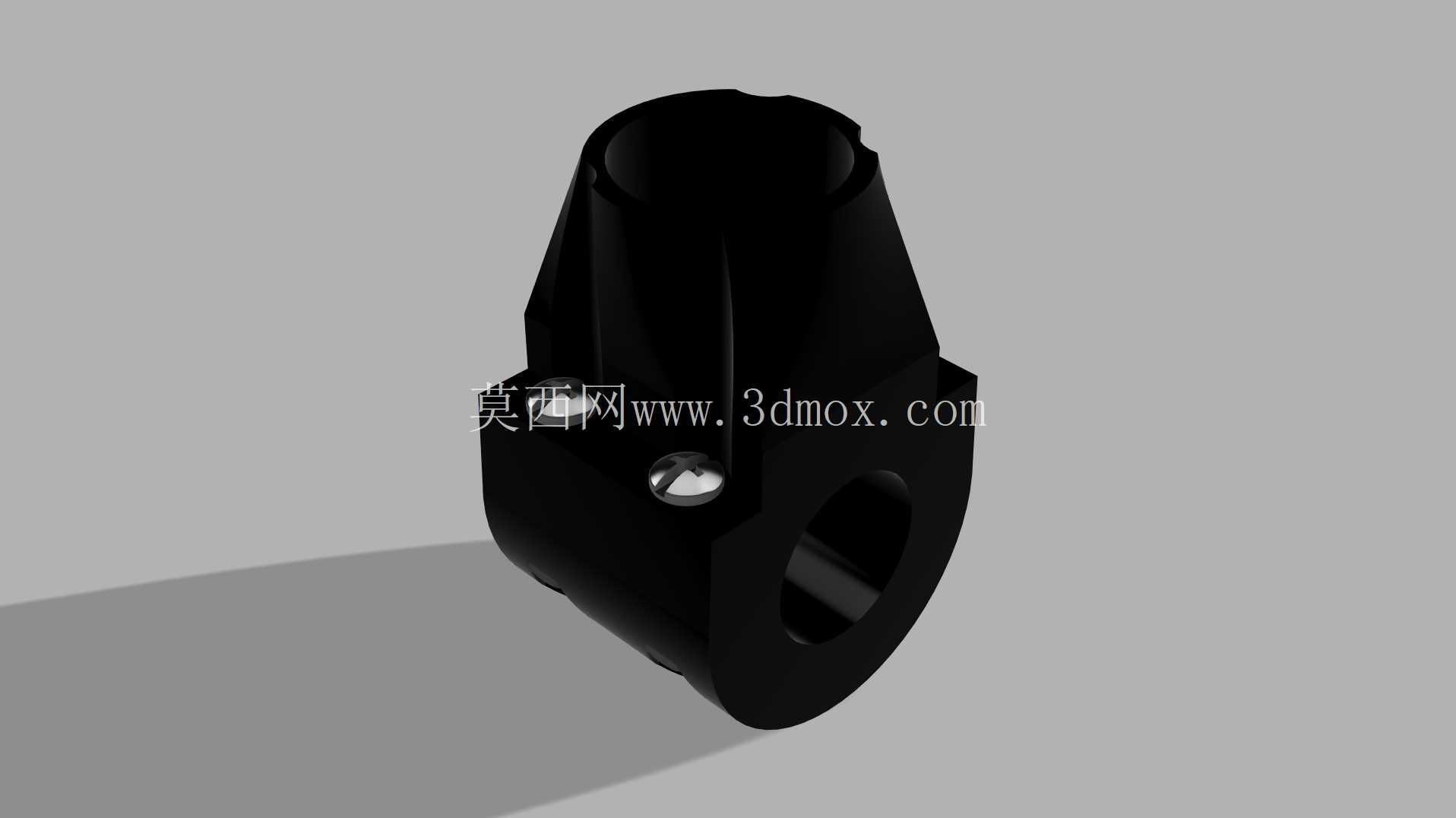

从结构功能来看，该适配器主体为一体式夹座结构，主夹持孔设计为适配直径0.875英寸的标准圆管，也就是轮椅框架最常用的管材外径规格，夹持侧采用开口式抱合结构，配合标准#8-32规格、1英寸长度的紧固件实现锁紧，安装时不需要拆解原有轮椅框架，只需要将夹座开口对准框架管材卡入，再拧紧紧固件即可完成主固定位的安装，锁紧后夹座与管材的接触面积足够大，配合3D打印PLA材质本身的微弹性特性，即便在轮椅经过颠簸路面、外接配件承受一定载荷的情况下，也不会出现夹持松动、角度偏转的问题。夹座垂直方向预留了适配1/4英寸Sch.40标准PVC管材的安装孔位，两个孔位轴线呈90度垂直布局，刚好满足外接配件沿垂直于轮椅框架的方向延伸安装的需求，PVC管材插入预留孔位后可以根据实际使用需求调整伸出长度，不需要额外粘接即可依靠孔位的配合公差实现稳定固定，需要调整位置时直接抽拉管材即可，日常拆装调整的操作门槛极低。

从设计思路层面，这款结构没有采用复杂的多零件拼接方案，而是选择一体式打印成型的结构，整体没有多余的冗余结构，所有壁厚都按照PLA材质3D打印的工艺要求做了均匀化处理，最小壁厚不低于1.5mm，夹持受力位置做了局部加厚，避免锁紧时出现应力开裂的问题。紧固件安装位预埋了足够的咬合深度，不需要额外镶嵌金属螺母，依靠PLA材质本身的螺纹咬合力即可满足反复拆装的使用需求，按照常规25%的填充率打印即可达到足够的结构强度，既不会因为填充过高造成材料浪费、打印时间过长，也不会因为填充过低导致夹持力不足、受力断裂。结构的外轮廓全部做了圆角过渡处理，没有尖锐的棱角，安装在轮椅框架上不会剐蹭使用者的衣物或者皮肤，日常使用的安全性有足够保障。

从安装边界尺寸来看，该适配器整体外轮廓尺寸控制得非常紧凑，安装在轮椅管材上之后，突出管材外壁的厚度不超过20mm，不会占用过多的轮椅侧边空间，不会影响使用者正常推动轮椅手轮圈的动作，也不会在经过狭窄通道时出现磕碰。主夹持孔的公差设计考虑了3D打印的成型误差，预留了0.2mm的适配间隙，即便是不同批次打印的零件，也能顺利卡入标准外径的轮椅管材，不会出现过紧装不上或者过松夹不牢的问题。垂直方向的PVC管安装孔深度达到15mm，足够提供稳定的支撑力，即便是外接长度300mm以内的PVC延伸杆，挂载不超过1kg的外接配件时，也不会出现根部弯折或者连接松动的问题。

在实际应用中，这款适配器除了用于轮椅框架的配件扩展之外，也可以用于其他采用同管径圆管搭建的简易框架结构，比如家用置物架、户外露营装备支架、小型工作台框架的直角管材连接，只需要确认被夹持管材的外径匹配，即可实现快速的90度方向管材接驳，不需要焊接或者粘接，拆装调整都非常灵活。结构本身没有易损件，只要打印材质选择正规的PLA耗材，在日常室内或者常温户外环境下使用，结构强度可以维持数年不会出现老化失效的问题，如果需要在更高强度的使用场景下应用，也可以更换为PETG或者ABS材质打印，结构本身不需要做任何修改即可直接适配不同耗材的打印工艺。
