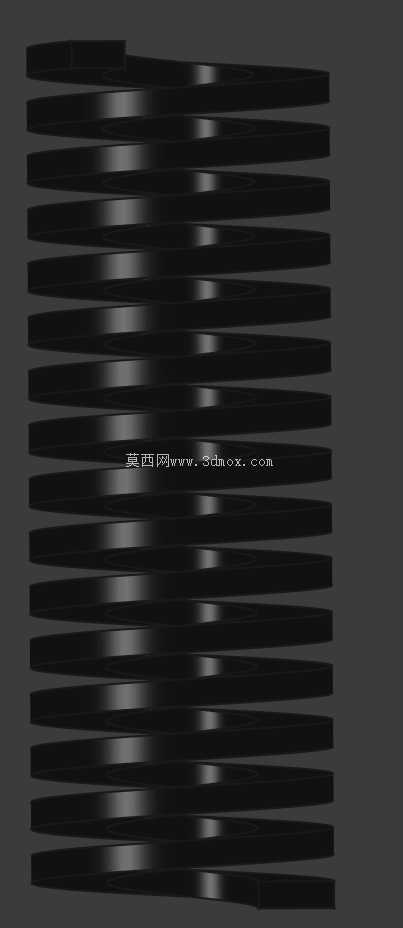

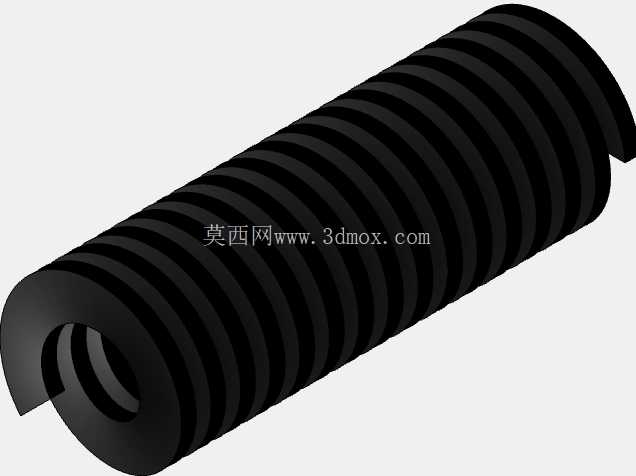

M18规格长度50黑色矩形模具弹簧

这款黑色矩形截面弹簧是冲压模具、注塑模具开模合模动作中常用的弹性复位元件，日常在冷冲模卸料结构、注塑模顶出复位机构里都能见到它的身影，和普通圆线弹簧不同，矩形截面的材料利用率更高，相同安装空间下能提供更大的承载能力，抗疲劳性能也更适配模具高频次往复动作的工况需求。

从实际选型适配的角度看，这款弹簧的自由长度为50，适配螺纹规格为M18的安装孔位，安装时需要预留足够的预压缩量，通常预压量设置为自由长度的10%-15%，避免空载时弹簧晃动移位，同时最大压缩量需要控制在自由长度的30%以内，防止长期过载使用导致弹簧弹力衰减、永久变形，影响模具合模精度与生产稳定性。在模具结构设计时，这类弹簧通常搭配等高套筒、卸料螺栓使用，安装孔的内径需要比弹簧外径大0.5-1mm，给弹簧压缩过程中的径向形变预留足够空间，避免弹簧与孔壁摩擦刮蹭，缩短使用寿命。

设计建模时，需要重点还原弹簧的矩形截面螺旋特征，准确还原螺距、截面长宽比、端部并圈磨平的结构细节，端部磨平的部分是为了保证弹簧安装后端面与安装面完全贴合，受力均匀，避免出现偏载导致弹簧侧弯断裂。很多新手建模时容易忽略端部并圈的细节，直接用等螺距螺旋线扫掠做出整个弹簧，实际加工出来的成品端面不平整，安装后受力偏移，很容易在模具合模时出现弹簧断裂、卸料板卡滞的问题。

在实际生产场景中，这类黑色弹簧通常对应重载荷等级，相同尺寸下弹力比绿色、红色、蓝色的模具弹簧更大，适合需要大脱模力、大压料力的模具工位，比如厚板冲压的卸料板压料、大型注塑模的顶出板复位。选型时不能只看外径和长度，还要结合工位需要的总弹力、压缩行程来匹配弹簧数量和规格，单个弹簧弹力不足时可以对称布置多个弹簧，保证受力均匀，避免卸料板或顶出板出现倾斜卡滞。

建模过程中还要注意弹簧的螺旋升角与实际加工参数匹配，矩形截面的边角需要做微小的圆角处理，还原实际产品的工艺特征，避免模型出现尖锐直角不符合实际加工情况。在装配体中调用这类标准件模型时，可以直接配置弹簧的压缩状态参数，模拟合模时的压缩形变，检查相邻零部件是否存在干涉，验证安装空间是否足够，提前发现结构设计中的问题，减少后续模具试模的修改成本。

日常模具维护时，这类弹簧属于易损件，需要定期检查弹簧的表面是否有裂纹、弹力是否衰减，当弹簧自由长度出现超过2%的缩短量时就需要及时更换，避免弹簧断裂导致模具损坏。安装时要保证弹簧两端的支撑面平行，与弹簧轴线垂直，避免偏载受力，这也是很多模具维修人员容易忽略的细节，偏载会让弹簧局部应力过大，大幅缩短使用寿命。
