基于铝型材搭建的SCARA机械臂结构设计

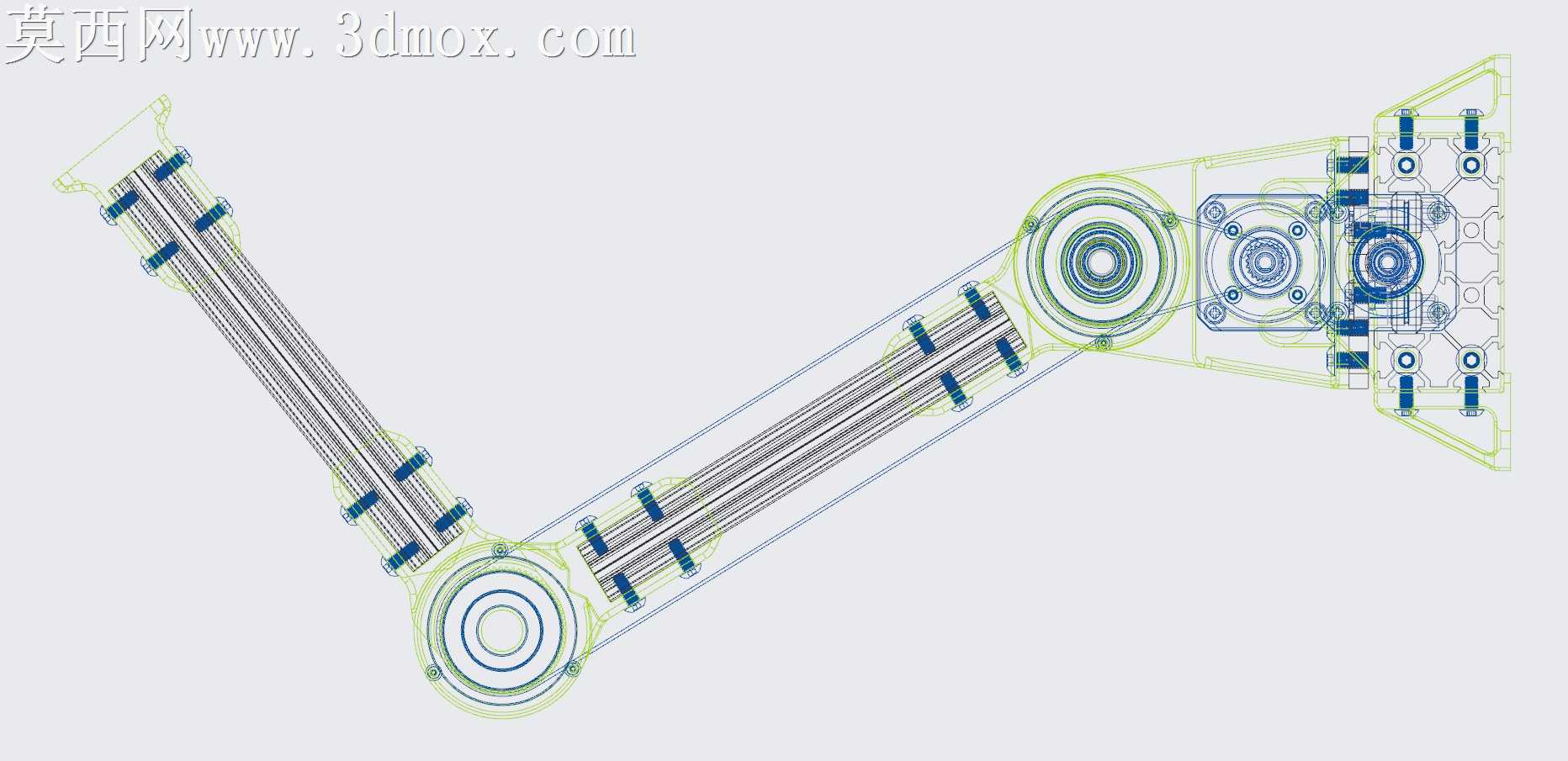

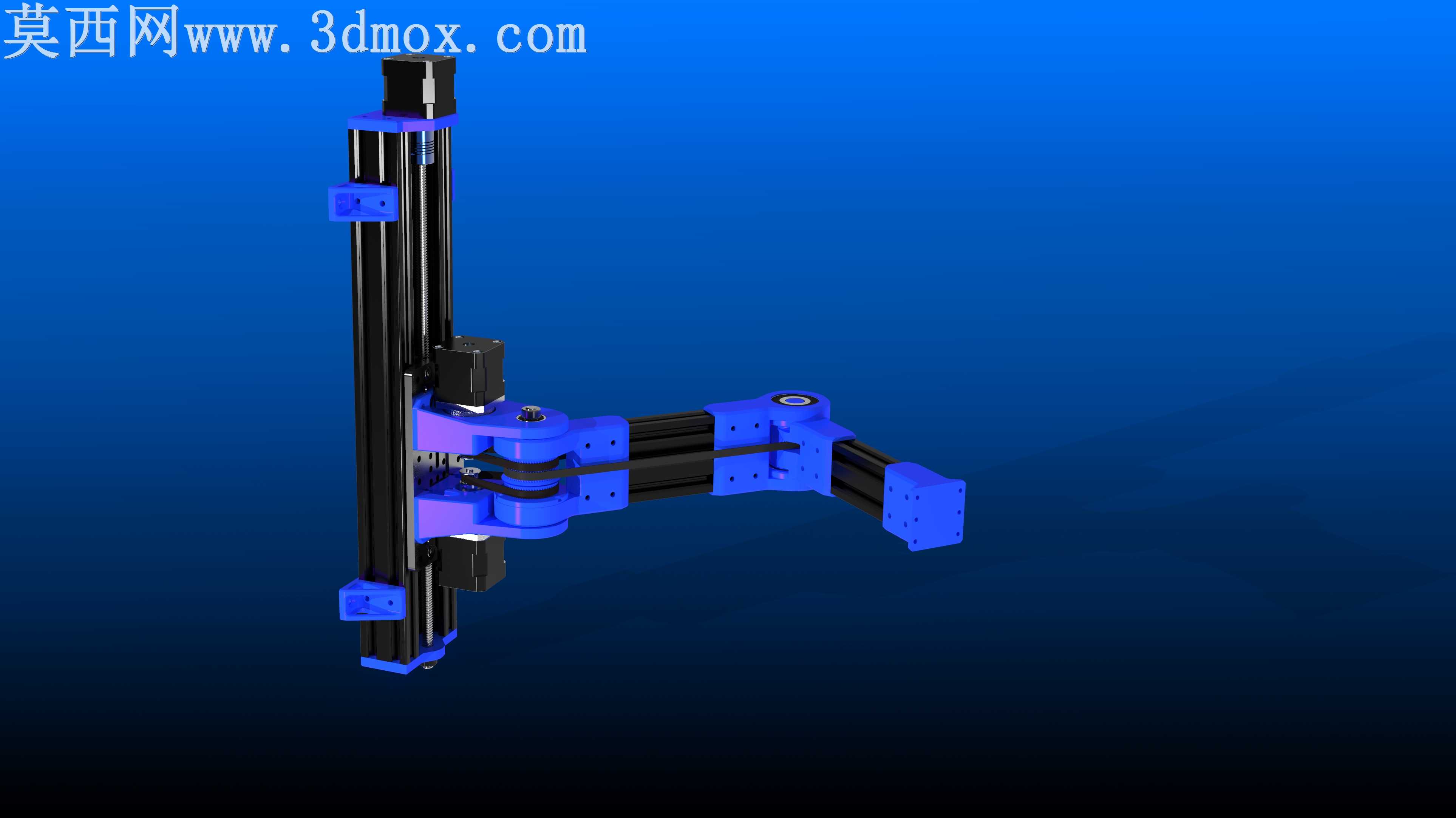

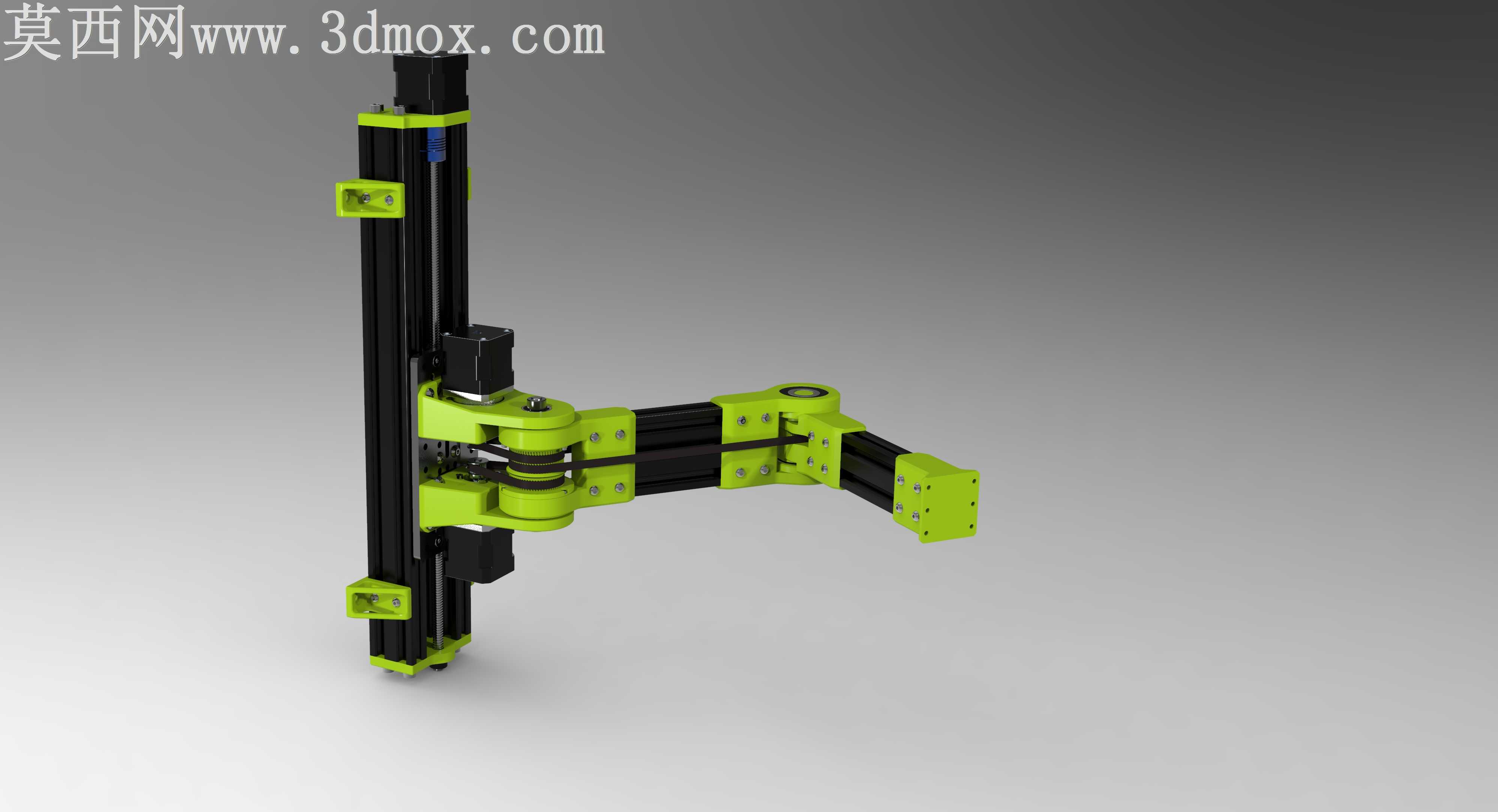

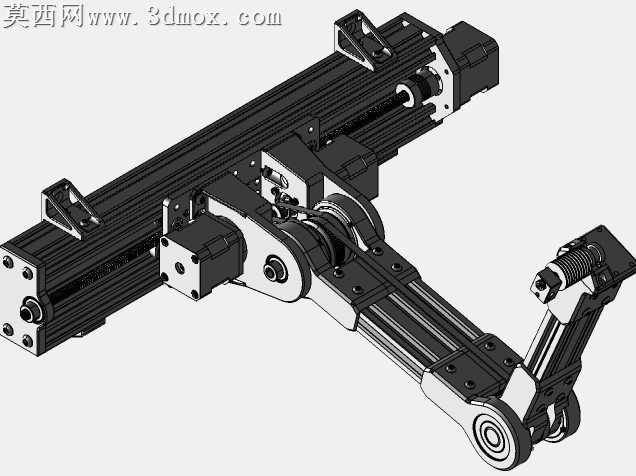

本作品为SCARA构型水平多关节机械臂的三维建模设计，整体建模过程围绕轻量化、易搭建的设计思路展开，主体支撑结构选用OpenBuilds标准V形槽铝型材搭建，在三维建模阶段严格匹配V形槽铝型材的截面参数、安装孔位尺寸，确保所有型材拼接位置的公差配合符合实际装配要求，避免出现干涉错位问题。模型渲染阶段采用蓝黑撞色的材质分配方案，铝型材主体赋予哑光黑色磨砂金属材质，关节连接座、末端安装法兰等定制结构件赋予亮蓝色工程塑料材质，金属传动部件赋予银灰色金属光泽材质，通过调整场景环境光、补光角度与阴影参数，清晰呈现机械臂各部件的层次关系与结构细节，直观展示整体装配效果。结构设计上，该机械臂采用双关节水平回转加垂直升降的经典SCARA布局，两个水平回转关节的驱动电机均集成安装在底座端，通过同步带传动结构将动力传递至对应关节，大幅降低运动臂的自重负载，提升运动响应速度与定位稳定性；垂直升降轴集成在第一关节臂侧方，搭配线性导轨实现Z轴方向的精准升降运动，末端预留标准安装接口可适配夹爪、吸盘等不同执行器。建模过程中对所有传动部件的运动行程进行了模拟校验，确认各关节在极限运动角度下不会发生结构碰撞，带减速组的NEMA17步进电机安装位完全匹配标准电机的安装尺寸，走线槽位、紧固件安装孔均按照实际装配需求预留，整体结构无需复杂定制加工件即可完成实物搭建，适合作为小型自动化作业、教学实验场景的机械臂原型参考，虽然配套控制程序未经过完整实测，但机械结构部分的建模精度完全满足实物装配的尺寸校验需求。
