搭载麦克纳姆轮的带抓臂移动机器人

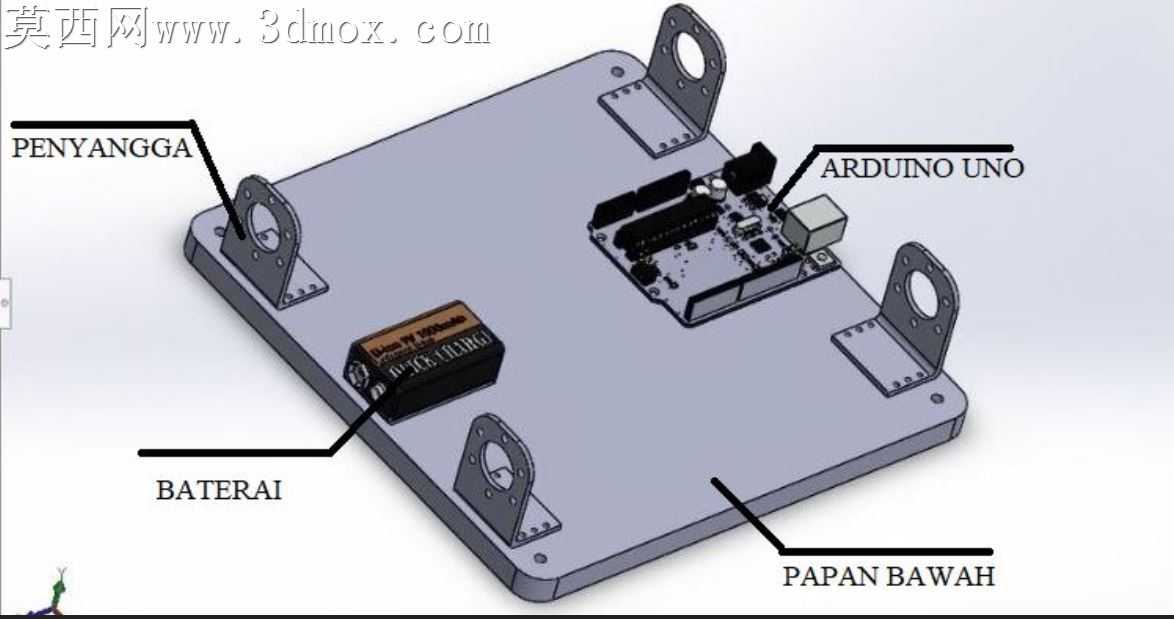

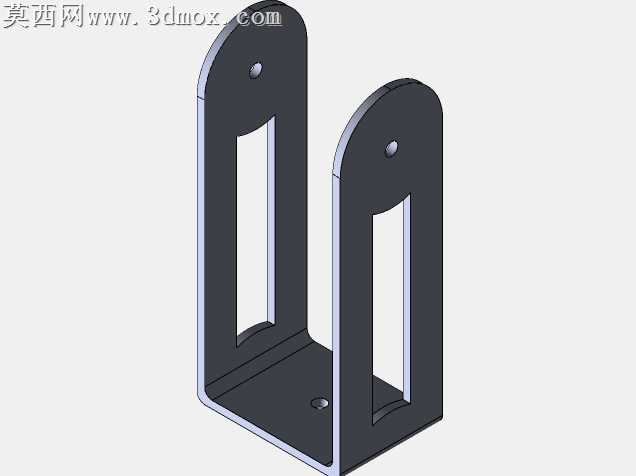

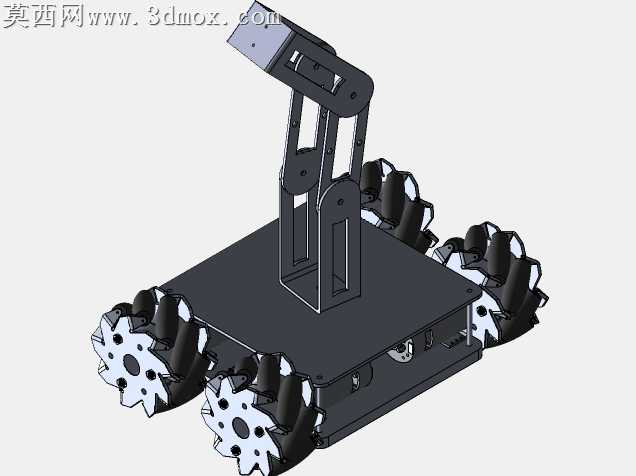

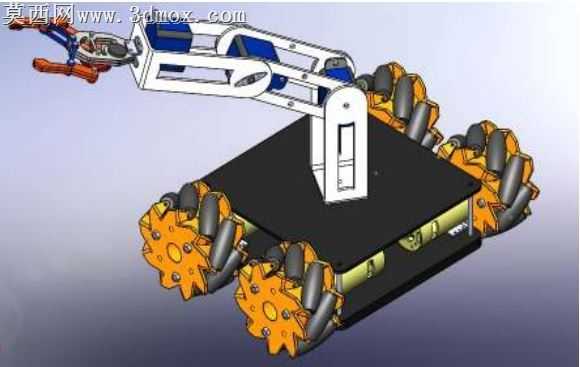

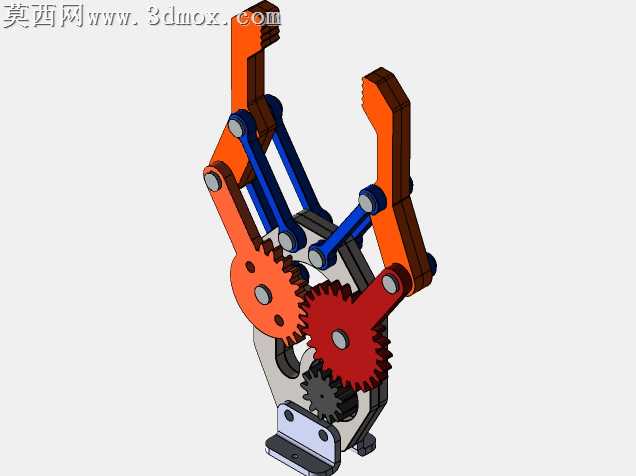

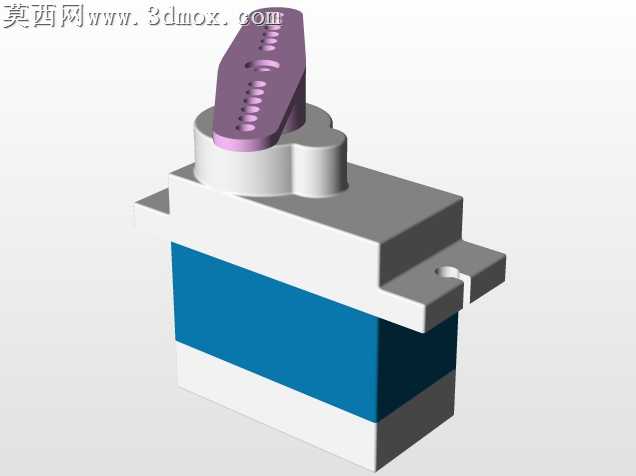

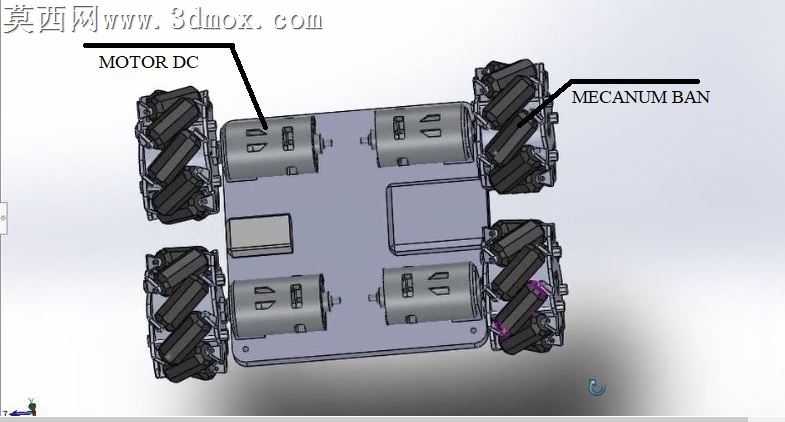

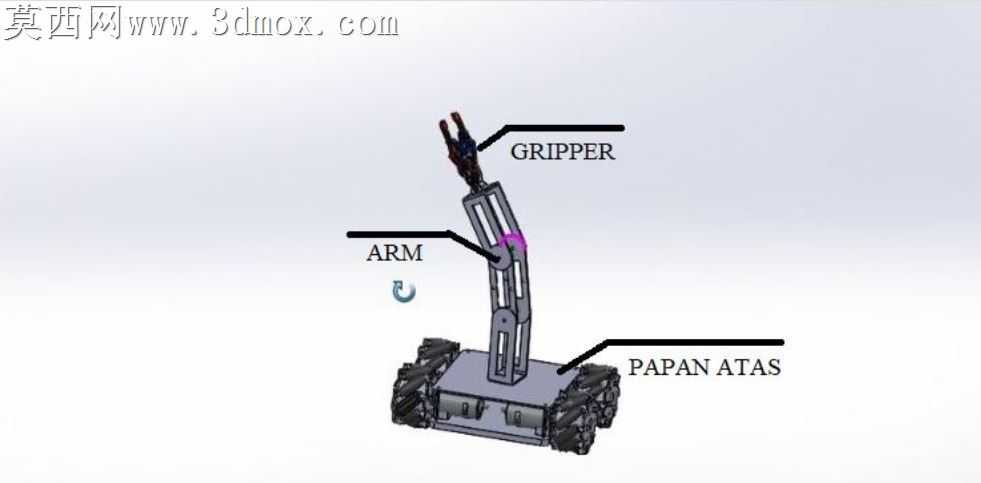

本作品为带抓取机械臂的全向移动机器人三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，从整体装配逻辑出发拆分底盘行走模块、机械臂执行模块、末端抓取模块三大核心单元，各部件间的装配约束完全匹配实际机械装配公差要求，可直接用于后续结构验证、运动仿真与工程出图环节。在底盘结构设计上，采用四组麦克纳姆轮作为行走执行部件，每个轮组均独立建模出辊子轮廓、轮辐支撑结构、连接轴座与安装法兰，辊子的倾斜角度严格按照麦克纳姆轮全向移动的运动学参数设置，底盘主体采用平板式承载结构，预留了机械臂安装定位孔位、电控元件安装槽位与走线空间，底盘框架的加强筋结构做了轻量化处理，在保证结构强度的同时降低整体自重。机械臂部分采用多关节串联结构设计，依次建模出大臂回转支座、大臂臂体、小臂连接关节、腕部回转结构，各关节处均预留了驱动元件安装位与传动结构容纳空间，臂体采用镂空式框架结构，兼顾刚性与轻量化需求，关节连接部位的轴承安装位、限位结构均做了精细化建模，可直观呈现机械臂的运动行程与干涉边界。末端抓取机构采用夹爪式设计，建模出夹爪指体、传动连杆、驱动安装座，夹爪指面做了防滑纹理结构处理，可适配不同外形工件的抓取需求。渲染环节针对不同部件匹配了对应材质属性，金属结构件赋予哑光金属漆材质，轮组橡胶辊子赋予高摩擦橡胶材质，底盘承载板赋予黑色磨砂工程塑料材质，机械臂关节处的传动部件赋予亮面金属材质，通过光影参数调整清晰呈现各部件的结构层次与装配关系，整体模型完整还原了带抓臂移动机器人的设计细节，可用于教学演示、方案验证、二次开发等多种场景，全向移动底盘搭配多自由度抓取臂的组合设计，可适配生产线上的物料转运、工件上下料、复杂地形巡检等多种作业需求，各模块的独立建模设计也支持后续针对不同应用场景做部件替换与参数调整。
