墙面可调式健身器材挂装支架结构

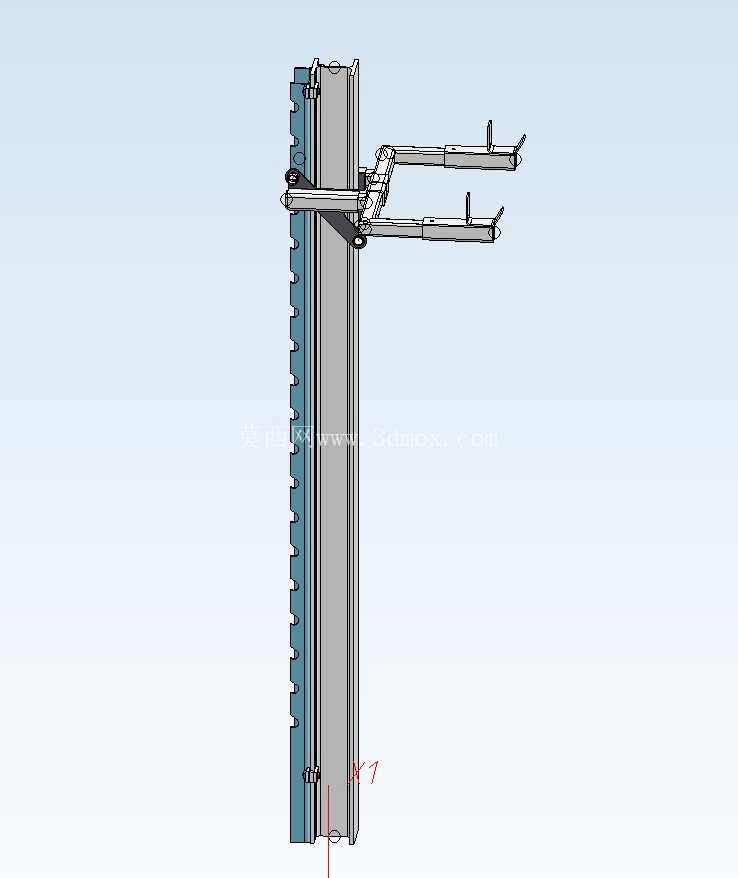

　　这款挂装支架主要面向家庭健身场景的器材收纳与使用需求，适配HEB120标准型钢梁的安装基面，可直接固定在墙面预埋的型钢立柱上，解决家庭健身空间有限、器材零散摆放占用地面面积的痛点。日常使用中，用户可根据自身身高、训练动作的需求快速调整支架的安装高度，无需额外拆卸全部紧固件，仅需松开侧边的锁止旋钮即可沿立柱的齿形调节槽上下滑动，调整到目标位置后旋紧锁止件即可完成固定，调节行程覆盖常规站姿、卧姿训练的器材挂载高度需求，适配杠铃杆、弹力带、TRX悬挂带等多种小型健身器材的挂载使用。

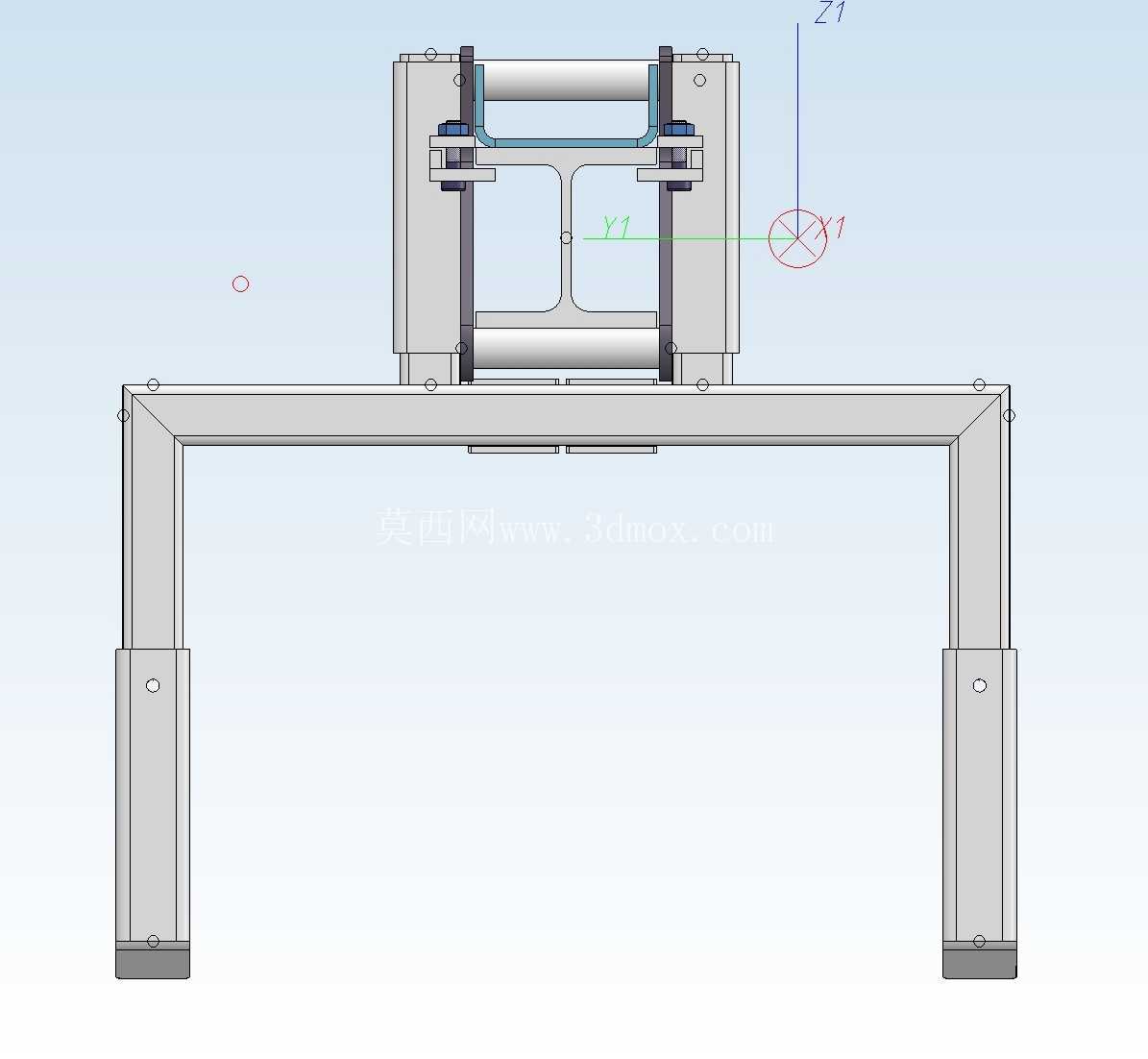

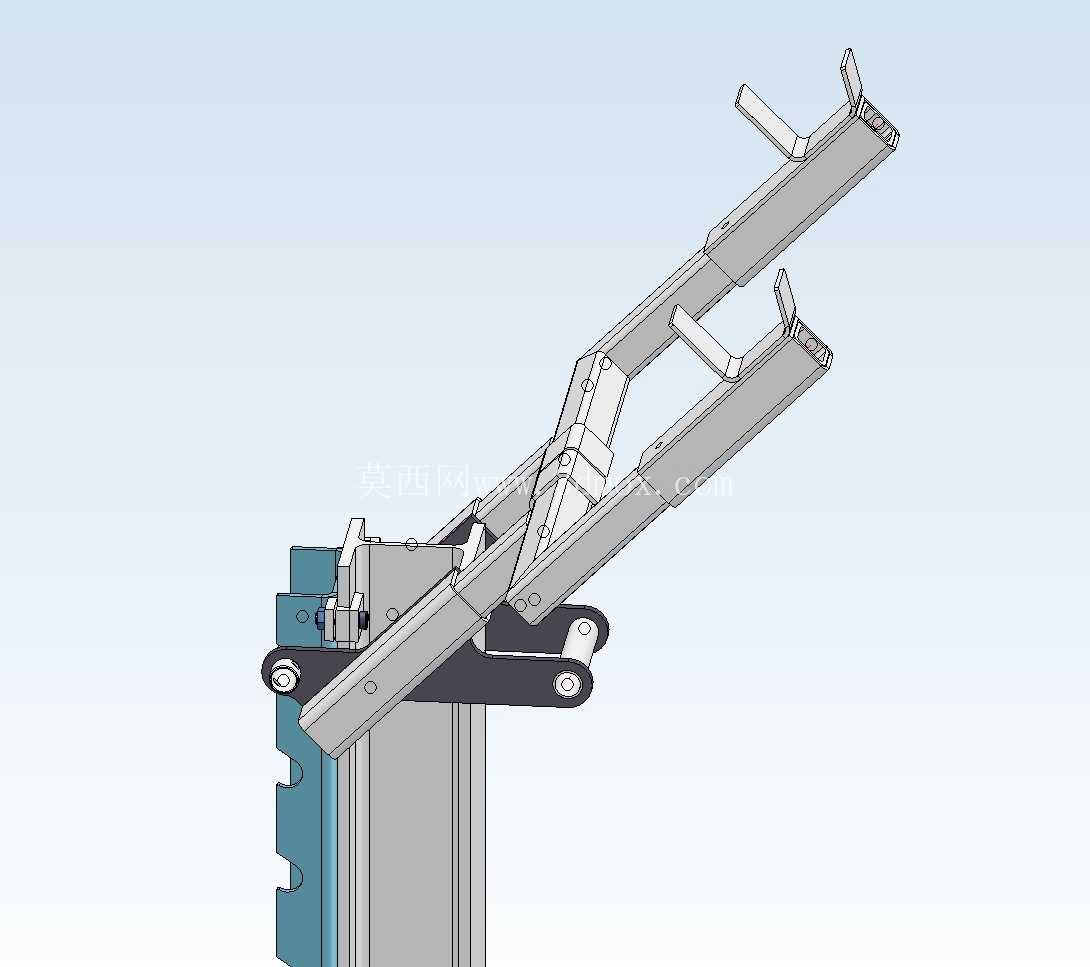

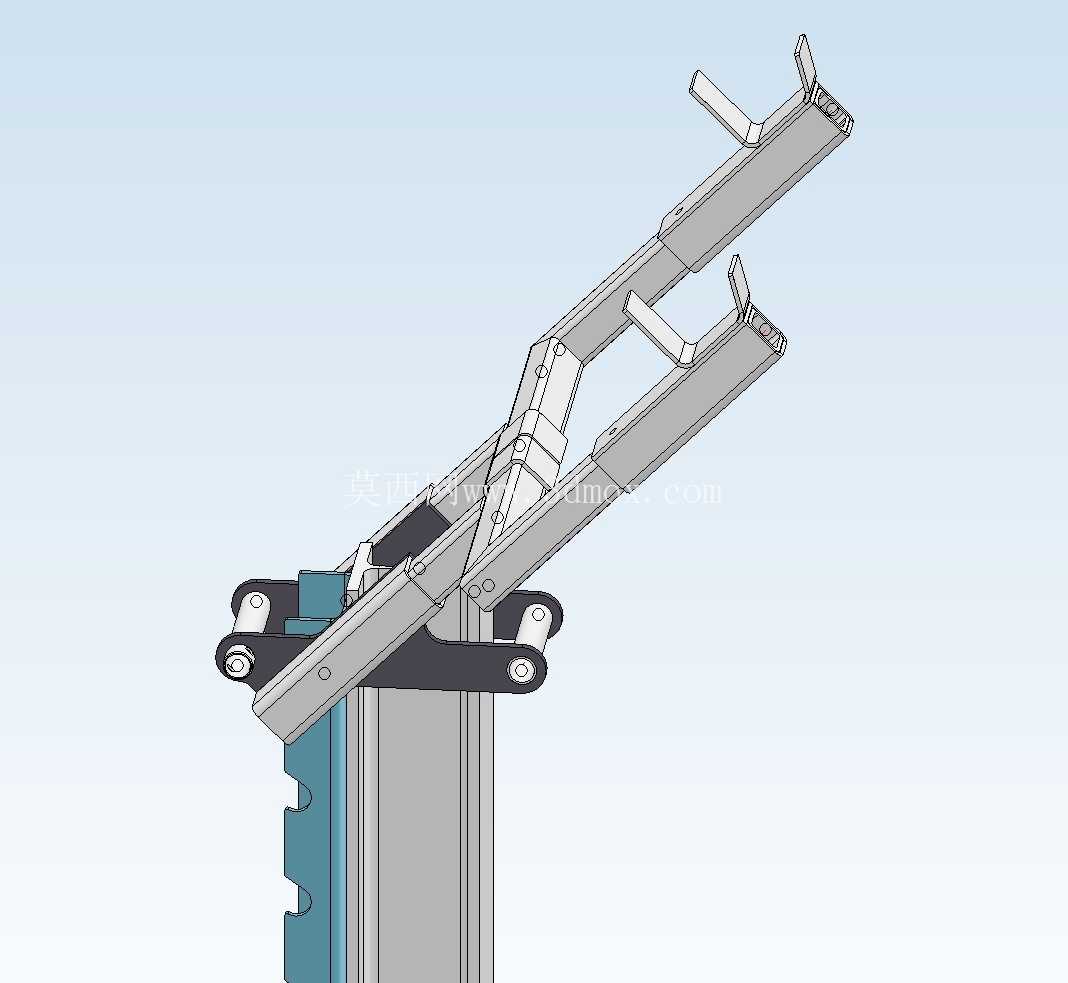

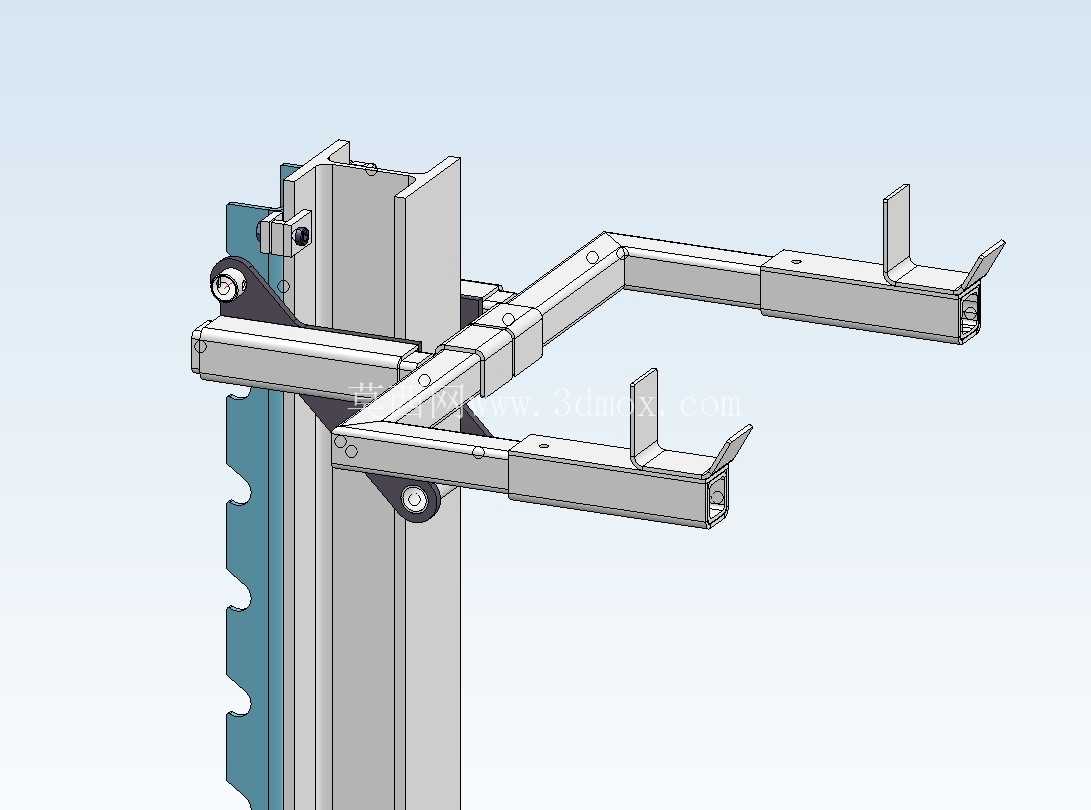

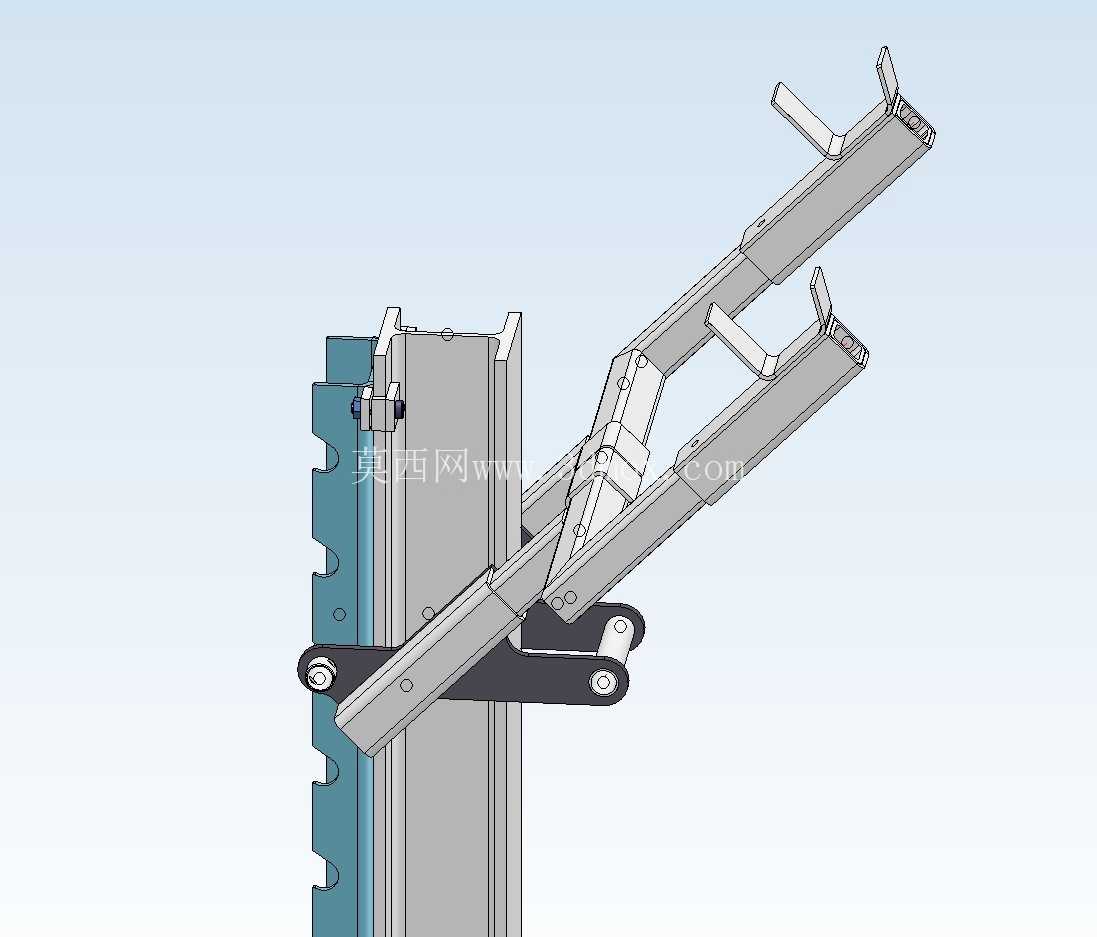

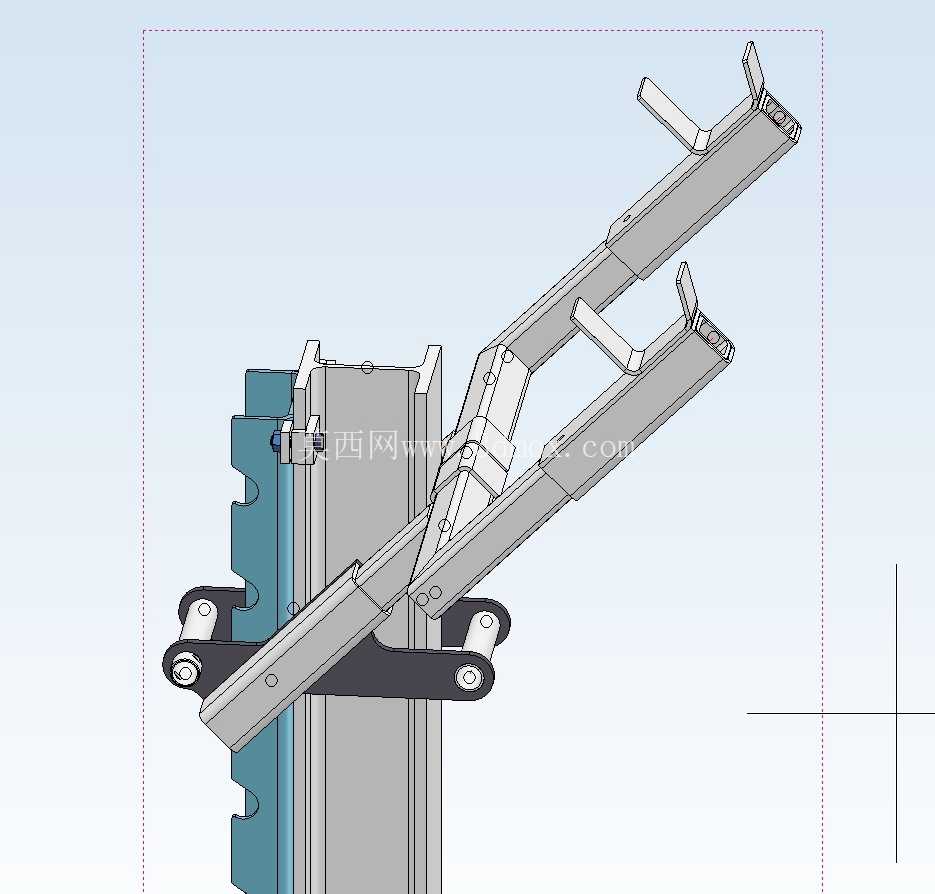

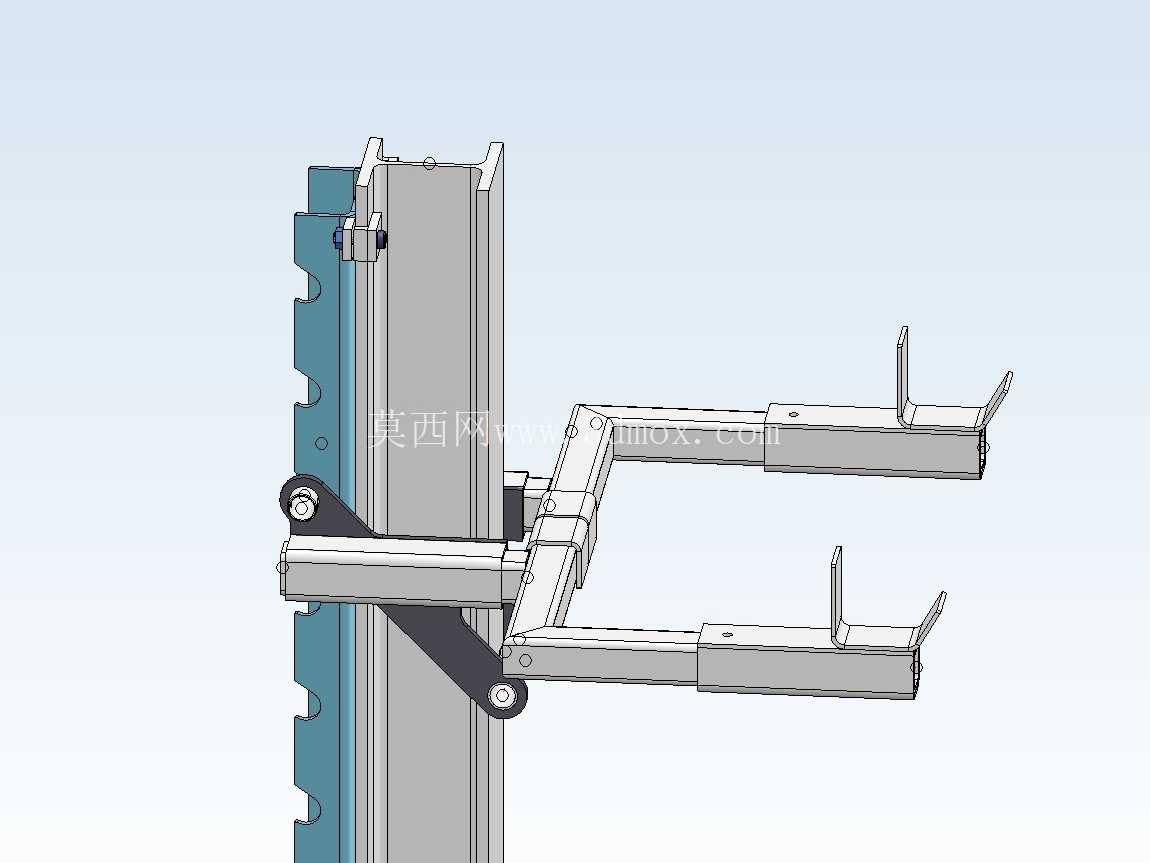

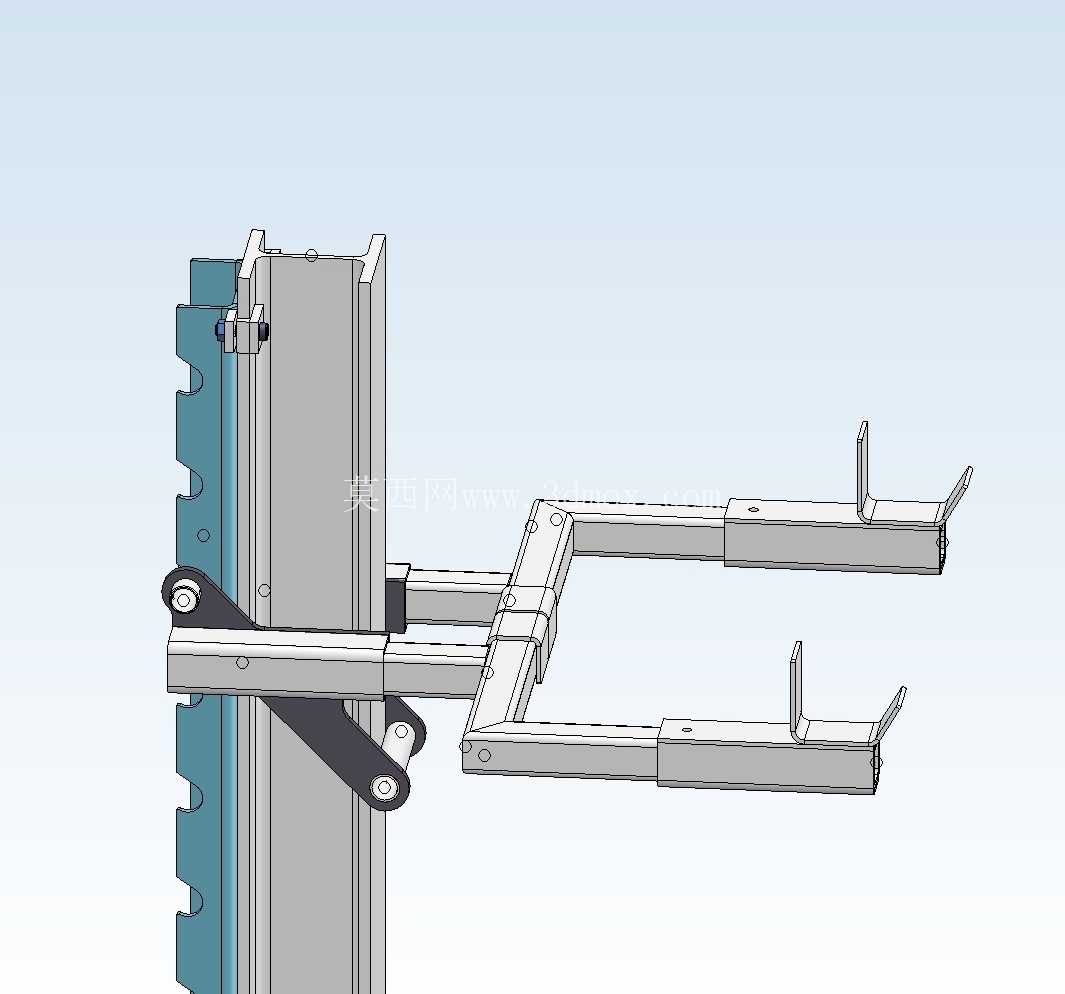

　　从结构设计逻辑来看，支架采用双侧悬臂式布局，两根平行的悬臂梁通过中部的铰接连接座与墙面安装板相连，连接座处设置的阻尼转轴可在挂载器材时提供一定的角度缓冲，避免器材挂载瞬间的硬冲击对墙面固定点造成损伤；悬臂末端设置的向上折弯挡边可防止挂载的器材意外滑落，挡边处做了圆弧倒角处理，避免取放器材时划伤表面涂层或健身器材的包覆层。安装边界方面，墙面安装板的开孔位置完全匹配HEB120钢梁的翼缘安装孔距，无需在钢梁上额外钻孔，仅需配套对应规格的T型螺栓即可完成固定，安装完成后支架整体向外伸出的长度控制在400mm以内，不会过度占用室内通行空间，支架整体的静态承重设计值可达80kg，可满足多数家庭健身常用器材的挂载需求。

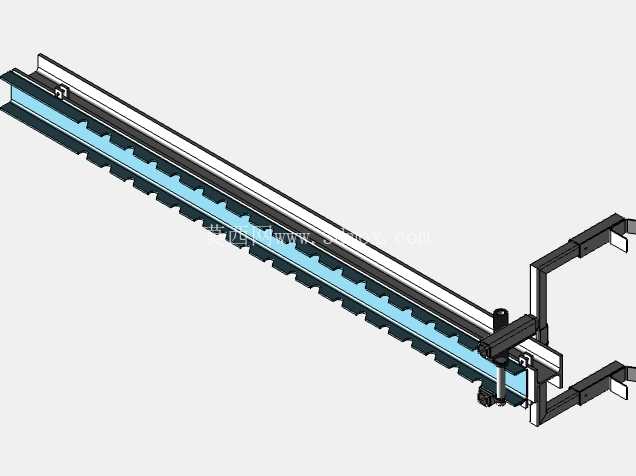

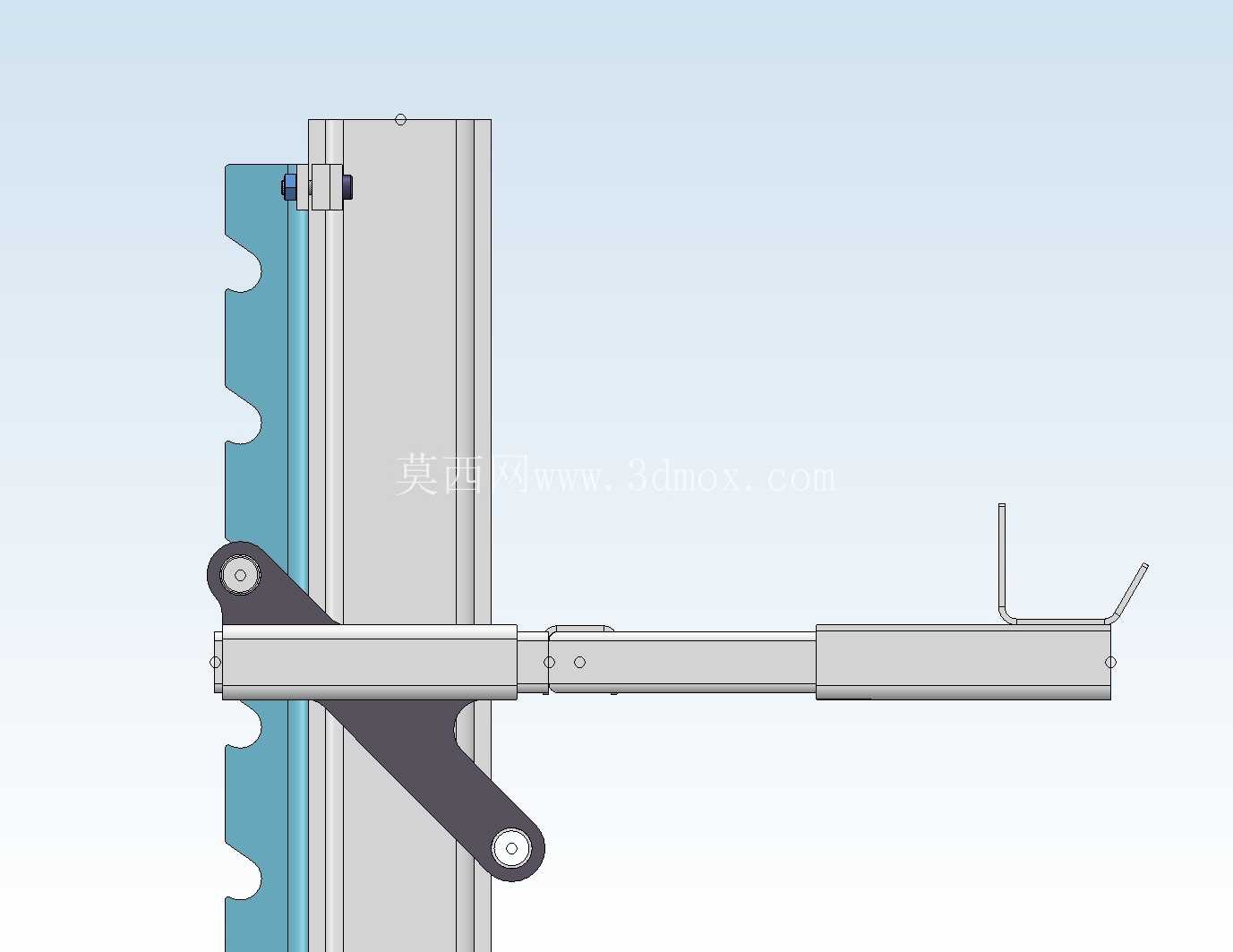

　　结构细节上，悬臂梁采用矩形空心型钢焊接成型，在保证结构强度的同时尽可能降低自身重量，降低墙面安装点的长期静载负荷；所有焊接位置均做了打磨清根处理，表面采用喷塑工艺做防锈处理，适配家庭室内的温湿度使用环境，不会因长期使用出现锈蚀掉漆的问题。立柱上的齿形调节槽采用等间距排布，相邻齿槽的间距为50mm，可实现多档位的高度调节，锁止结构采用偏心凸轮式锁止原理，锁止后可自动补偿长期使用产生的磨损间隙，避免支架出现松动下滑的问题。

　　在实际使用场景中，这款支架除了挂载健身器材外，也可临时挂载其他重型家用工具，拓展使用场景；支架的两个悬臂可根据挂载需求单独调整角度，适配不同长度器材的挂载需求，比如挂载较长的杠铃杆时可将两个悬臂调整到同一水平高度，挂载零散的小配件时可将两个悬臂调整到不同高度，实现分层收纳。设计过程中充分考虑了家庭使用的安全性，所有外露的紧固件端头均做了圆滑处理，没有尖锐的凸起结构，避免日常活动时磕碰受伤；支架与墙面立柱的连接位置设置了防脱保险销，即使锁止结构意外失效，保险销也可卡在立柱的调节槽内，防止支架整体坠落，提升使用过程中的安全冗余。
