活塞造型创意杯具结构设计方案

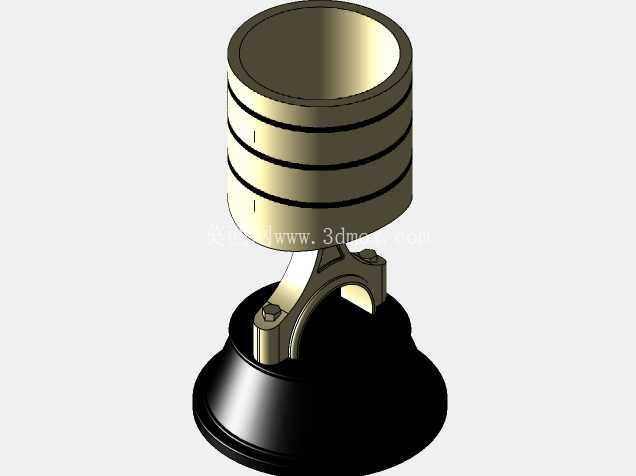

　　这款融合汽车活塞元素的创意杯具，在结构设计阶段优先考虑了日常使用的握持稳定性与容器密封性，杯身主体参考内燃机活塞的圆柱轮廓做等比例缩放，侧壁保留三道环形凹槽结构，既还原了活塞环槽的经典视觉特征，也能在握持时增加手指与杯壁的摩擦力，避免盛放热饮时打滑脱手。杯身内部做光滑圆弧过渡，无直角死角，日常清洗时可以直接触及所有内壁区域，不会残留饮品渍垢，杯口边缘做0.8mm的卷边钝化处理，接触唇部时无尖锐刮蹭感，符合日用接触类产品的安全设计要求。

　　底座部分参考活塞连杆与曲轴的连接结构做造型简化，将原本的运动铰接结构转化为固定支撑结构，连杆造型的支撑筋从杯身底部斜向延伸至圆形配重底座，底座内部预留了30g的配重空腔，可根据实际使用需求填充金属配重块，降低整体重心，即使杯身盛放满杯液体，受到轻微侧向碰撞时也不易翻倒。支撑筋与底座、杯身的连接位置全部做R2-R5的圆角过渡，避免应力集中导致的连接处断裂，日常放置时底座底部与接触面的接触区域做整圈平面处理，不会出现放置不稳的晃动问题。从实际应用场景来看，这类创意杯具既可以作为汽车主题空间的桌面陈设摆件，也能作为日常饮水容器使用，在汽车文化周边、主题咖啡馆陈设、汽修门店客户接待场景中都能适配。

　　设计过程中没有直接照搬内燃机活塞的实际尺寸，而是按照日常手持杯具的人机工程尺寸做缩放，杯身外径设置为75mm，成年男性单手握持时拇指与中指可轻松环绕杯身，杯身内部净高度设置为110mm，满杯容量约为380ml，刚好适配常规罐装饮品的容量，也符合日常单次饮水的容量需求。侧壁的三道环形槽深度设置为1.5mm，不会过度削减杯身的结构壁厚，杯身整体壁厚保持均匀的2.5mm，若采用金属材质加工可选择一体车削成型工艺，若采用树脂材质生产则可适配注塑模具的脱模要求，环形槽的拔模角度设置为1.5度，不会出现脱模卡滞的问题。

　　底座的圆形支撑面直径设置为90mm，大于杯身外径，支撑范围覆盖杯身的垂直投影区域，即使放置在略有倾斜的桌面（倾斜角度小于5度）上也能保持稳定。连杆造型的支撑结构在设计时做了受力校核，当杯身满负荷承重时，支撑筋的最大应力远低于常用工程塑料与金属材料的屈服强度，正常使用过程中不会出现结构变形。杯身与底座的连接采用嵌入式过盈配合，配合面长度设置为8mm，装配后无需额外粘接即可保持足够的连接强度，若需要拆分清洗也可通过垂直施力分离，兼顾了结构稳定性与维护便利性。外观处理上，杯身主体可做金属拉丝或者阳极氧化处理，还原活塞的金属质感，底座部分做亮面抛光处理，与杯身的哑光质感形成视觉层次，环形槽内可填充黑色耐高温硅胶圈，既进一步提升视觉还原度，也能在杯身意外倾倒时起到一定的缓冲作用，减少杯身与接触面的碰撞损伤。
