壁挂式上肢力量训练健身器械结构

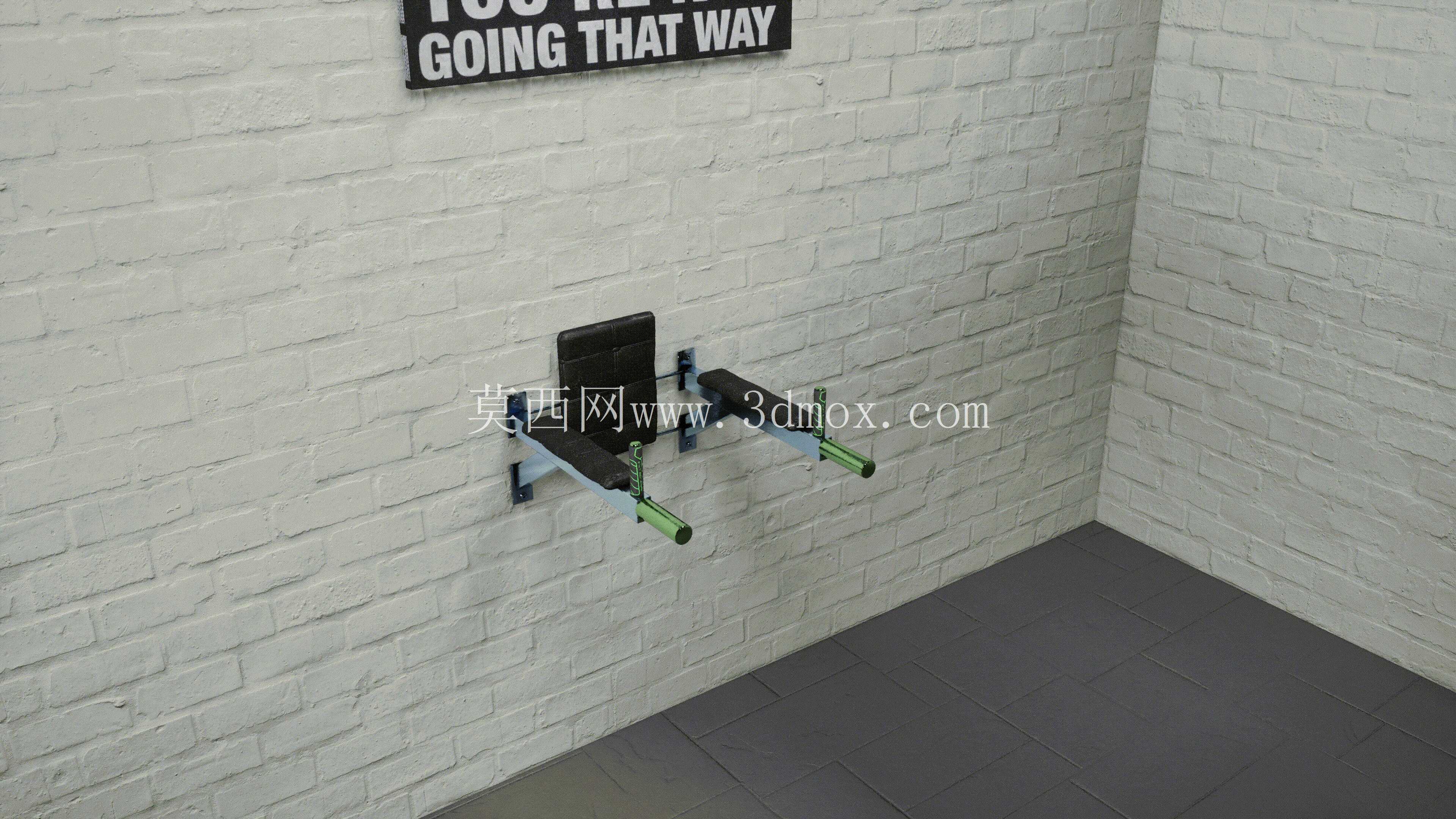

这款壁挂式上肢力量训练器械，主要面向商用健身房、社区健身角、小型私教工作室的墙面安装场景设计，区别于传统落地式力量训练架，它完全依托建筑墙体承载受力，不占用地面活动空间，对于面积局促的训练区域来说，能最大化释放地面的有氧训练、拉伸活动空间。从实际使用场景来看，它主要适配肱三头肌、胸肌下沿、肩部前束的自重抗阻训练，使用者双手握持器械把手，身体前倾保持核心收紧，通过手臂屈伸完成动作，相比徒手双杠臂屈伸，它的安装高度可根据使用人群的平均身高灵活调整，降低了初学者的动作入门门槛，也能避免落地双杠容易出现的磕碰风险。

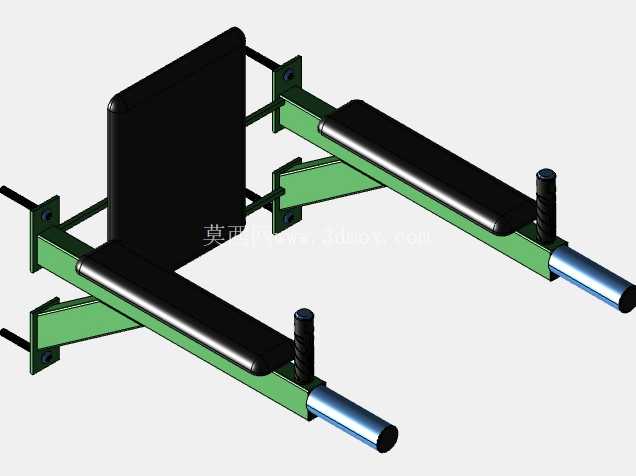

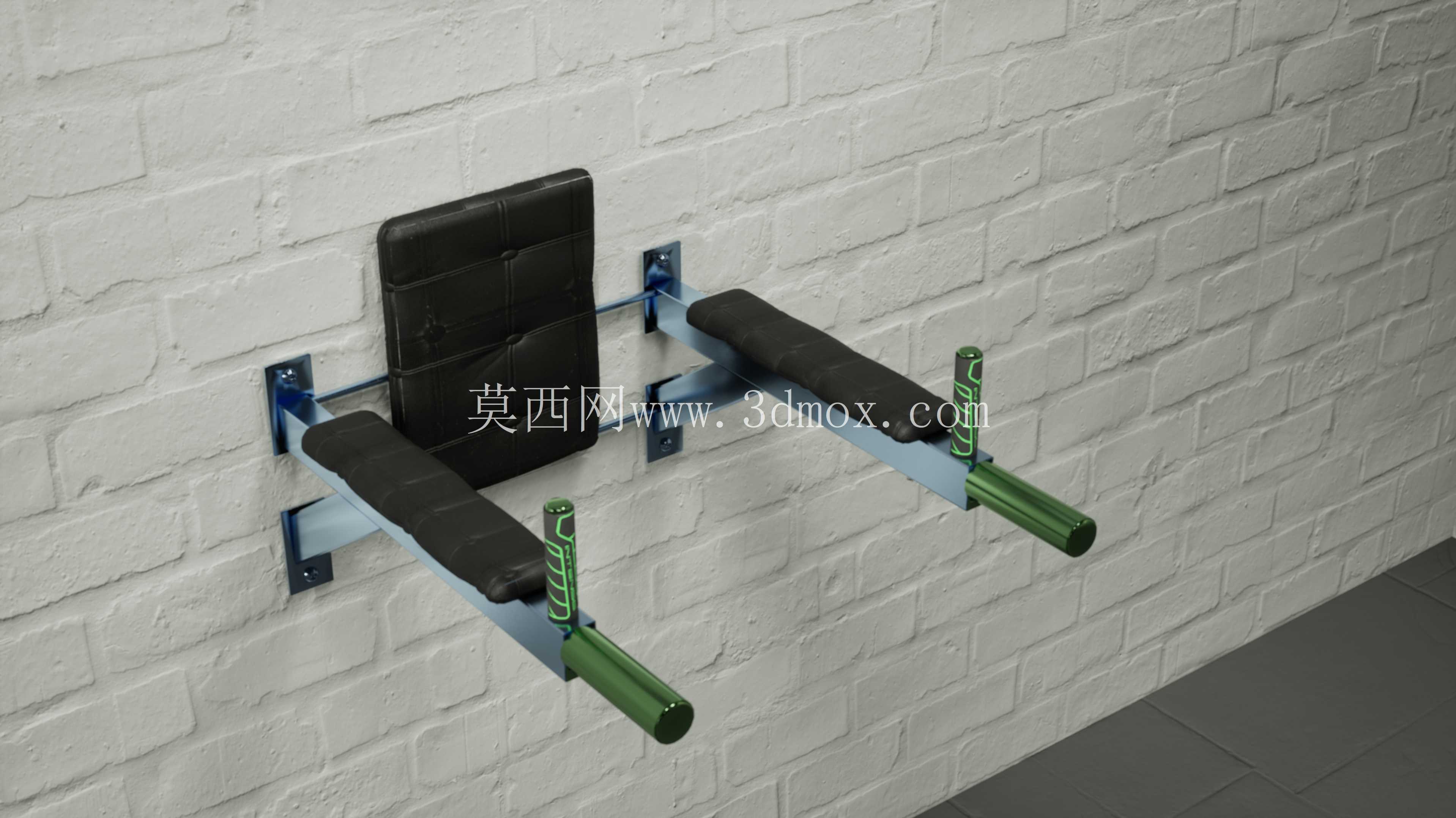

从结构设计思路上看，这款器械采用分体式壁挂承载结构，核心受力件直接通过膨胀螺栓与实心砖墙、混凝土墙体刚性连接，没有多余的落地支撑结构，整体受力路径直接从握持把手传递到壁挂支架，再分散到墙体锚固点，避免了多余结构件带来的受力冗余。主体支撑框架采用矩形截面型钢焊接成型，焊接位置做了圆弧过渡处理，既消除了焊接应力集中的隐患，也避免了尖锐棱角对使用者造成磕碰。握持位置包裹了防滑橡塑套，表面做了凹凸纹理处理，即便训练过程中手掌出汗，也能保持足够的握持摩擦力，防止脱手受伤。背靠位置设置了小型软垫支撑，训练时可以将上臂后侧轻靠在软垫上，规范动作轨迹，避免身体晃动带来的代偿受力，也能提升长时间训练的接触舒适度。

从安装边界尺寸来看，这款器械突出墙面的距离控制在350毫米以内，横向安装宽度约420毫米，竖向安装高度范围可根据需求在1100毫米到1500毫米之间调整，安装时需要确认墙体内部没有预埋水电管线，锚固点的墙体厚度不小于180毫米，单个锚固点的拉拔承载力不低于8千牛，才能满足大体重使用者的训练安全要求。器械的把手间距设置为320毫米，符合普通成年男性的肩宽活动范围，不会因为间距过窄造成肩部挤压，也不会因为间距过宽增加胸肌的额外代偿受力。

在功能特性上，这款器械没有设置复杂的配重调节结构，完全依靠使用者自身体重作为训练负载，结构故障率极低，日常维护只需要定期检查锚固螺栓的紧固状态、握持橡塑套的磨损情况即可，不需要复杂的润滑、配重块调整等维护操作，非常适合无人值守的公共健身区域使用。相比大型组合力量训练架，它的结构零件数量少，加工工艺简单，主要涉及型材切割、焊接、表面喷塑、软垫粘接几个常规工序，加工成本可控，批量生产的一致性容易保证。设计时特意将所有外露的连接螺栓做了沉头处理，螺栓端面不突出于支架表面，避免训练过程中衣物、皮肤勾挂到螺栓头造成意外。支架表面采用哑光喷塑处理，耐磨抗刮，日常清洁只需要用湿抹布擦拭即可，不会因为汗渍侵蚀出现生锈掉漆的问题。

从实际使用的适配性来看，这款器械除了完成臂屈伸动作之外，使用者也可以调整握持姿势完成倾斜俯卧撑、单臂支撑等训练动作，拓展了单一器械的训练功能，不需要额外增加附件就能覆盖多块上肢肌群的训练需求。壁挂安装的方式也让器械下方没有任何遮挡物，使用者训练时的腿部活动空间完全不受限制，即便是身高超过185厘米的使用者，做动作时腿部也不会碰到地面或者其他结构，适配的身高范围更广。在结构强度校核上，整个支架的额定承载重量不低于150公斤，完全覆盖普通健身人群的体重范围，在1.5倍额定载荷的静载测试下，支架的形变量不超过1毫米，不会出现永久变形或者焊缝开裂的问题，长期使用的结构可靠性有充足的设计余量。
