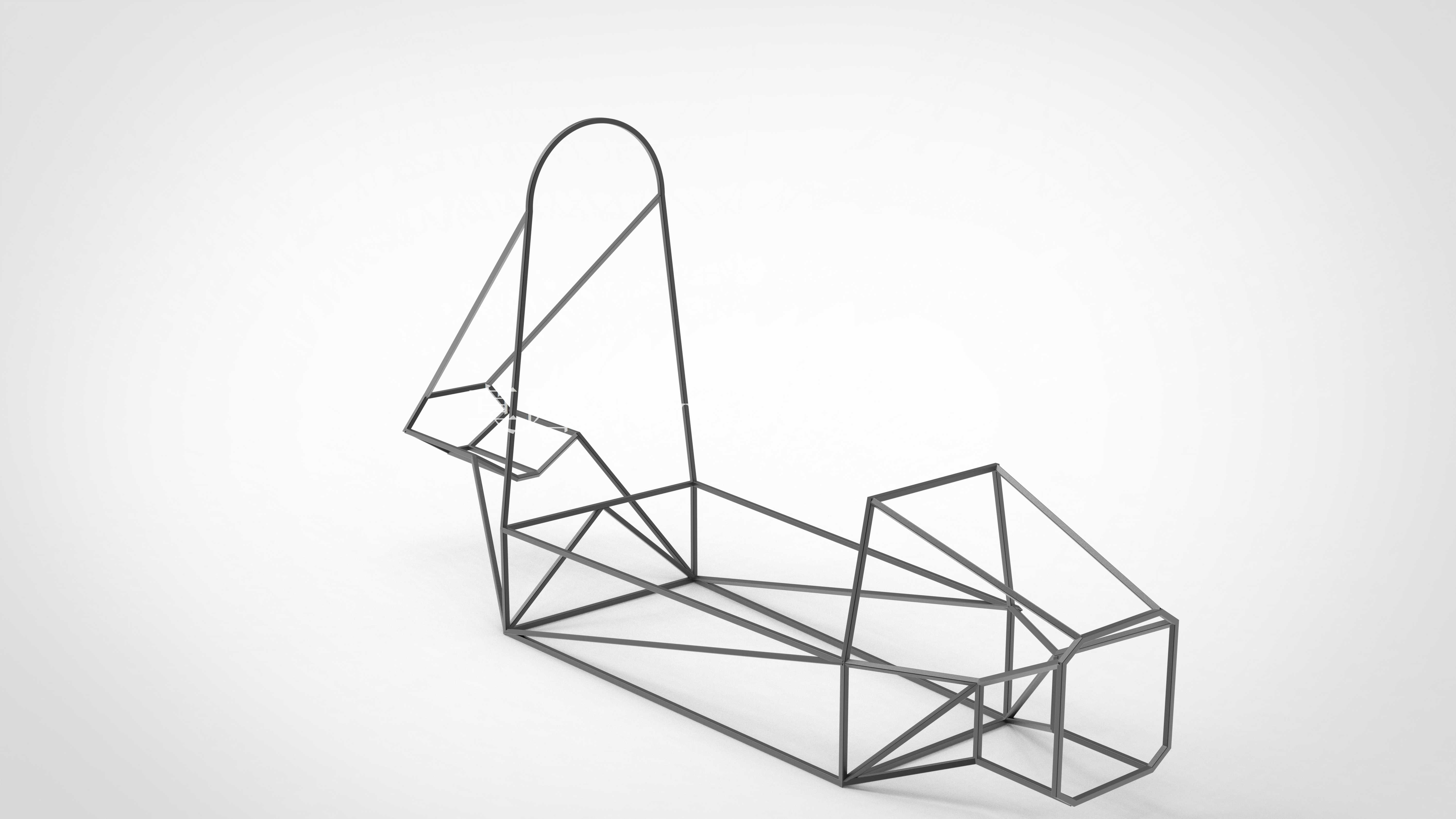

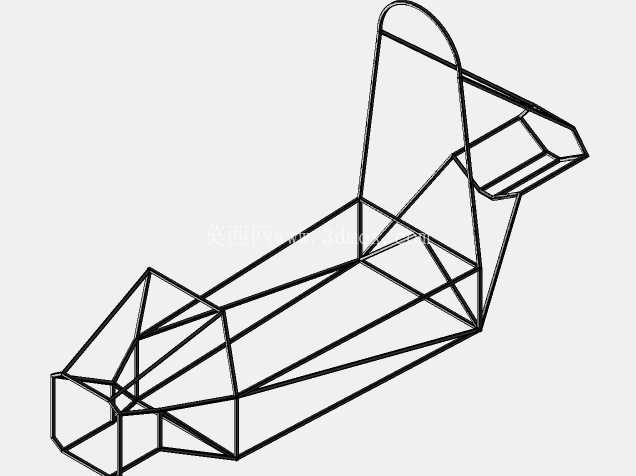

钢管桁架式一级方程式赛车车架底盘结构

　　这套钢管桁架结构的方程式赛车底盘，核心服务于大学生方程式赛事、业余场地竞速赛车的改装与试制场景，是单座竞速赛车最核心的承载基体，所有动力总成、行走机构、驾驶舱安全结构、空气动力学套件都需要依托这套框架完成安装固定，其结构合理性直接决定整车的动态响应、碰撞安全性与轻量化水平。从实际工程落地的角度看，这类空间管桁架底盘没有采用量产车的冲压焊接承载式车身结构，核心原因是小批量试制场景下，钢管弯制+焊接的工艺门槛更低，不需要开制大型冲压模具，单台或小批量制作的成本可控，同时可以根据赛事规则、动力布局、车手体型灵活调整管架的点位位置，适配不同的改装需求。

　　整个底盘的结构设计遵循载荷路径最短的原则，前舱部分的管架从驾驶舱前围向前延伸，形成三角稳定结构，用于固定前悬安装点、转向机、制动总泵与前防撞结构，管架的交汇点直接对应悬架硬点位置，避免额外设计转接支架带来的重量增加与刚度损失；中部驾驶舱区域是整个底盘刚度最高的部分，环绕车手的管架形成封闭的笼式结构，侧向、顶部、底部的钢管都采用斜撑补强，满足碰撞时的生存空间要求，座椅安装点、安全带固定点、方向盘安装支架都直接焊接在主桁架上，不需要额外增加补强板，减少冗余重量；后舱部分的管架从驾驶舱后围向后延伸，形成适配动力总成与后悬的安装框架，发动机、变速箱、后差速器、后悬摇臂的安装点都通过局部管段的加密排布实现承载，同时预留出散热系统、排气系统的安装空间，避免运动过程中结构与运动部件发生干涉。

　　在设计思路上，这套管架底盘所有的管材连接节点都尽量避免空间异面相交，尽可能让相邻管材处于同一平面内交汇，降低弯管与焊接的施工难度，所有斜撑的角度都控制在30度到60度之间，避免小角度斜撑带来的应力集中问题，管材的选型上，主承载梁采用大直径薄壁钢管，次要承载的斜撑采用稍小直径的同材质管材，在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能降低结构自重。从安装边界来看，底盘的整体宽度控制在赛事规则允许的轮距范围内，前部管架的最低点离地间隙满足赛道起伏、制动点头时的通过性要求，驾驶舱的内部宽度适配不同体型车手的坐姿需求，预留出头盔、赛车服、安全带的活动空间，后舱的管架排布预留出动力总成的拆装空间，不需要切割主结构就能完成发动机、变速箱的维护与更换。

　　实际装车验证过程中，这类管架底盘的扭转刚度可以达到同尺寸铝合金单体壳底盘的70%以上，但制作成本仅为单体壳的十分之一左右，非常适合非职业车队的赛事应用，同时管架结构在发生低速碰撞时，损坏的管段可以单独切割更换，不需要整体报废底盘，大幅降低赛事过程中的维护成本。底盘上所有的安装硬点都在建模阶段完成了位置校核，悬架安装点的坐标精度控制在0.5mm以内，避免硬点偏差导致的悬架定位参数失准，焊接工艺采用氩弧焊接，所有节点位置都做满焊处理，焊后进行应力释放，避免长期赛道工况下出现焊缝开裂的问题。另外，这套底盘的管架排布还预留了空气动力学套件的安装点位，前翼、尾翼、侧箱、底板的安装支架都可以直接固定在对应的管段上，不需要额外在主结构上钻孔破坏结构强度，底部的管架平面度控制在1mm以内，保证底板安装后可以形成完整的车底气流通道，提升整车的空气动力学下压力水平。
