小型试验用棱面构型船体结构设计

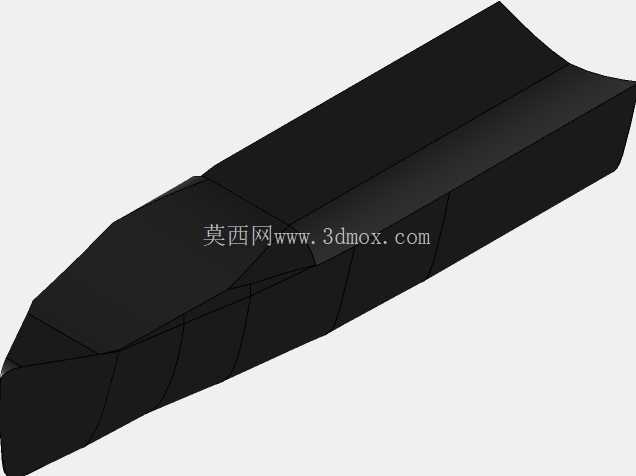

　　从实际使用场景来看，这类小型试验船体不会承担长距离航运、重载运输任务，核心用途是搭载小型测试传感器、配重模块，在试验水池、近岸平静水域完成浮态测试、阻力测试、稳性验证等基础试验项目，也可作为小型无人水面艇的基础载具平台，拓展搭载水质监测、水文测绘等轻量化作业模块。在功能特性设计上，该船体采用封闭的单舱体构型，整体外壳无额外突出的附体结构，甲板区域预留平整的安装平面，可根据试验需求灵活加装上层建筑、动力挂载模块、测试设备支架，船体内部为连通的空腔结构，可通过调整内部配重块的摆放位置，快速调整整船的重心高度与浮心位置，适配不同吃水深度的试验要求，棱面拼接的外壳结构在拼接处做了等厚度过渡处理，避免出现应力集中的尖角区域，保证壳体在静水压力、轻微碰撞工况下的结构强度。这款棱面构型的小型试验船体，主要面向高校船舶工程专业教学试验、小型水域流体性能验证、新型船型快速原型验证场景使用，区别于常规量产民用船舶的曲面流线型外壳，该船体采用多段平面拼接的棱面化外形设计，核心目的是降低小尺寸试验件的加工成型难度，在满足基础水动力性能要求的前提下，大幅缩短原型制作周期，适配3D打印、数控铣削等快速加工工艺的成型特性，无需复杂的曲面成型工装即可完成实体样件制作。

　　设计思路层面，该船体没有追求极致的低阻流线外形，而是在保证基础航行性能的前提下做了工艺性优先的取舍：常规曲面船体在小尺寸加工时，曲面成型精度难以控制，曲面拼接的焊缝或粘接缝容易出现漏水、型线偏差问题，而多段平面拼接的结构，每一块壳板都可以通过平面板材切割后弯折拼接，加工时的尺寸公差更容易控制，每一段棱面的角度都经过水动力基础验算，从船首到船尾的棱面角度逐步变化，保证船首区域的破水性、船中区域的排水体积、船尾区域的水流过渡性满足基础试验要求，不会因为棱面结构出现严重的航行阻力激增、航行姿态失稳问题。

　　从外形尺寸与安装边界来看，该船体整体为狭长型构型，长宽比适配小型试验水池的测试宽度要求，船首采用小角度前倾的棱面结构，减少航行时的首部上浪情况，船尾为平直的封板结构，可直接挂载外挂式螺旋桨动力模块，无需额外加工尾轴穿出的复杂密封结构；船体的型深设计兼顾了浮态储备浮力要求，在搭载常规测试设备的工况下，干舷高度满足平静水域航行的安全要求，不会出现甲板上浪进水的问题；船体外壳的所有拼接棱边都做了微小的圆角过渡，既不会破坏棱面的整体构型，也能避免加工、搬运过程中锐边划伤操作人员，同时减少水流在棱边处产生的不必要涡流。

　　在结构强度设计上，壳体采用等壁厚设计，壁厚取值兼顾了轻量化要求与结构刚度，在没有内部加强筋的情况下，整船壳体在正常搬运、静水航行工况下不会出现明显的结构变形，若需要搭载重量更大的测试设备，也可在船体内部的棱面拼接位置加装横向加强肋，利用现有棱面的折角结构作为加强筋的安装定位基准，无需额外做定位工装即可完成加强结构的加装。这类棱面构型的试验船体，相比传统曲面船模还有一个明显的优势，就是在做流场可视化试验时，平面棱面更便于粘贴流场显示示踪粒子、安装压力传感器，平面结构上的传感器安装定位更简单，测量数据的基准面更统一，能够减少曲面安装带来的测量角度误差，非常适合本科教学阶段的船舶原理基础试验使用，学生可以快速理解船体型线与浮态、阻力之间的对应关系，也能在短时间内完成船模的改装、调整，不需要复杂的曲面加工设备即可完成船模的迭代修改。
