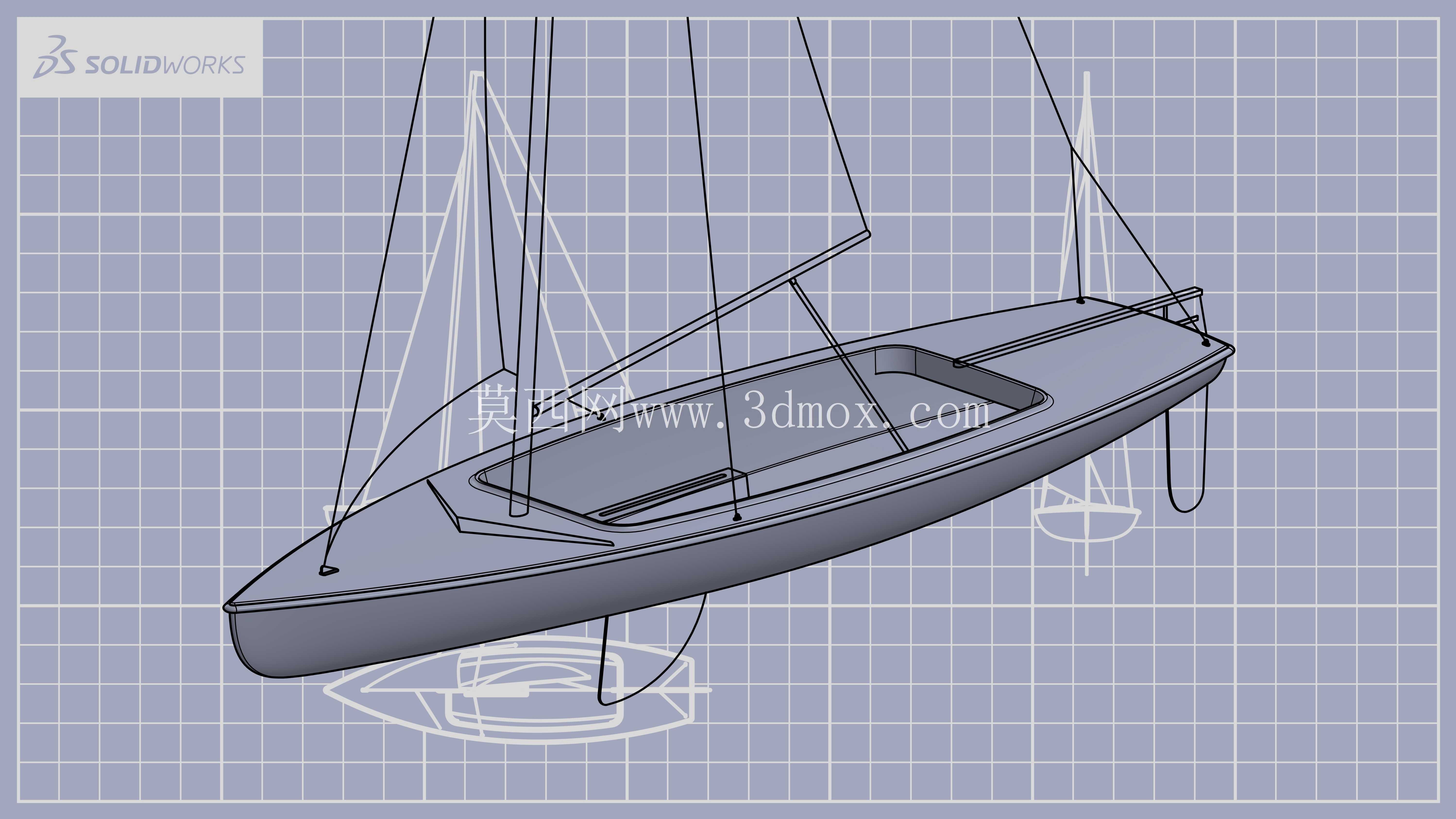

单体竞赛级帆船船体曲面结构设计

　　在水上运动装备、小型休闲船舶的设计研发环节，船体曲面的建模精度直接决定后续流体仿真、模具加工、实船装配的落地效果，这款单体帆船的船体结构设计，完全围绕近岸竞赛、休闲航行两类核心使用场景展开，没有冗余的装饰性结构，所有曲面过渡都服务于水动力性能与结构强度的平衡。从实际使用场景来看，这类小型帆船主要适配内陆湖泊、近岸浅海区域的航行需求，既可以用于专业帆船赛事的入门级训练载体，也能作为水上休闲体验项目的载具，船体的线型设计充分考虑了不同航速下的水流分离特性，船首位置采用微前倾的窄V型剖面，在迎浪航行时能够有效破开表层水流，降低波浪对船体的拍击阻力，同时减少航行过程中的船头上抬幅度，提升舵效的响应速度。

　　船中区域的剖面逐渐过渡到宽平的U型，一方面能够扩大舱内的有效使用空间，方便乘员活动或是放置航行必备的器材，另一方面可以提升船体的初始稳性，在侧风航行时减少横摇角度，降低新手操作的倾覆风险，船尾部分采用逐渐收窄的楔型线型，能够引导船底水流顺畅排出，减少航行时的尾流阻力，同时为舵叶、稳向板等附属部件预留充足的安装空间。从设计思路上看，整个船体的建模完全遵循曲面连续的工程原则，所有外板曲面都达到G2连续标准，不存在硬棱、褶皱等会引发应力集中的结构缺陷，船舷上缘的压浪条结构与主船体曲面做一体化过渡，既能够在高速航行时阻挡甲板上浪，也能作为船体结构的加强筋，提升侧向外力作用下的船体刚度。船体内部的舱室边界完全贴合外板曲面走向，没有出现结构干涉的区域，舱口的围边高度高出甲板平面一定距离，能够避免航行时溅起的水流灌入舱内，同时围边的圆角过渡处理也能减少应力集中，在人员倚靠、器材磕碰时不会出现结构破损。考虑到后续模具加工的工艺要求，整个船体的外表面没有出现倒扣、负角的结构，所有曲面的拔模斜度都控制在合理范围内，能够直接适配玻璃钢手糊、真空导入等主流的小型船舶成型工艺，不需要额外做结构拆分就能完成模具的分模设计。

　　稳向板的安装槽位于船体中纵线位置，槽体的两侧壁面与船体外板做加厚连接，能够承受航行时稳向板传递的水动力载荷，避免出现槽体开裂、漏水的问题，桅杆的安装基座位于船首向后三分之一船长的位置，基座下方的船体结构做了局部加厚处理，同时设计了放射状的加强筋结构，能够将桅杆传递的风载荷均匀分散到整个船体底板上，避免局部应力过大导致结构变形。舵叶的安装位位于船尾中纵线处，舵轴的安装孔与船体尾板的垂直度控制在严格的公差范围内，能够保证舵叶转动时的灵活性，不会出现卡滞、漏水的问题。

　　从安装边界来看，船体的总长、型宽、型深尺寸完全适配小型拖车的运输要求，不需要额外拆解结构就能完成陆路转运，船底的龙骨区域做了局部加厚处理，在靠岸停泊、浅滩触底时能够承受一定的冲击力，不会轻易出现外板破损的情况，甲板表面的防滑区域边界也在建模时做了预留，后续铺设防滑层时不需要额外打磨调整曲面。整个船体的曲面建模过程完全从工程落地的角度出发，没有为了视觉效果牺牲结构合理性，每一处曲面的曲率变化都对应实际航行时的性能需求，既能够满足流体仿真分析的精度要求，也能直接对接后续的结构设计、模具加工环节，减少从三维模型到实船制造的转化成本。
