钢管框架式越野Buggy全结构设计方案

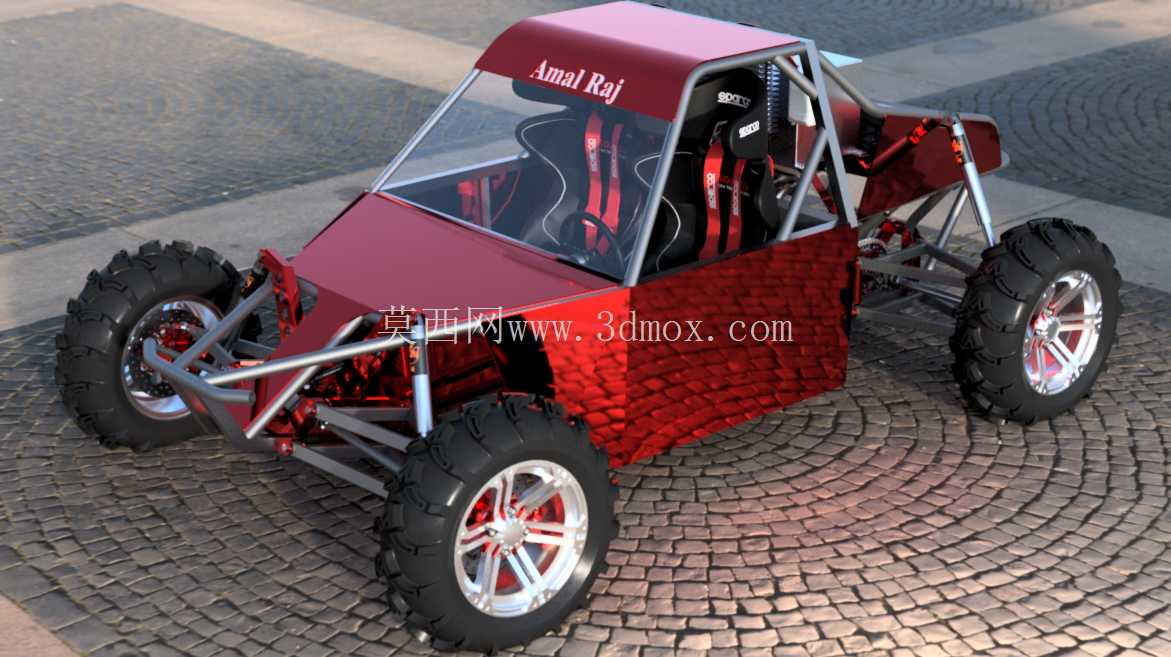

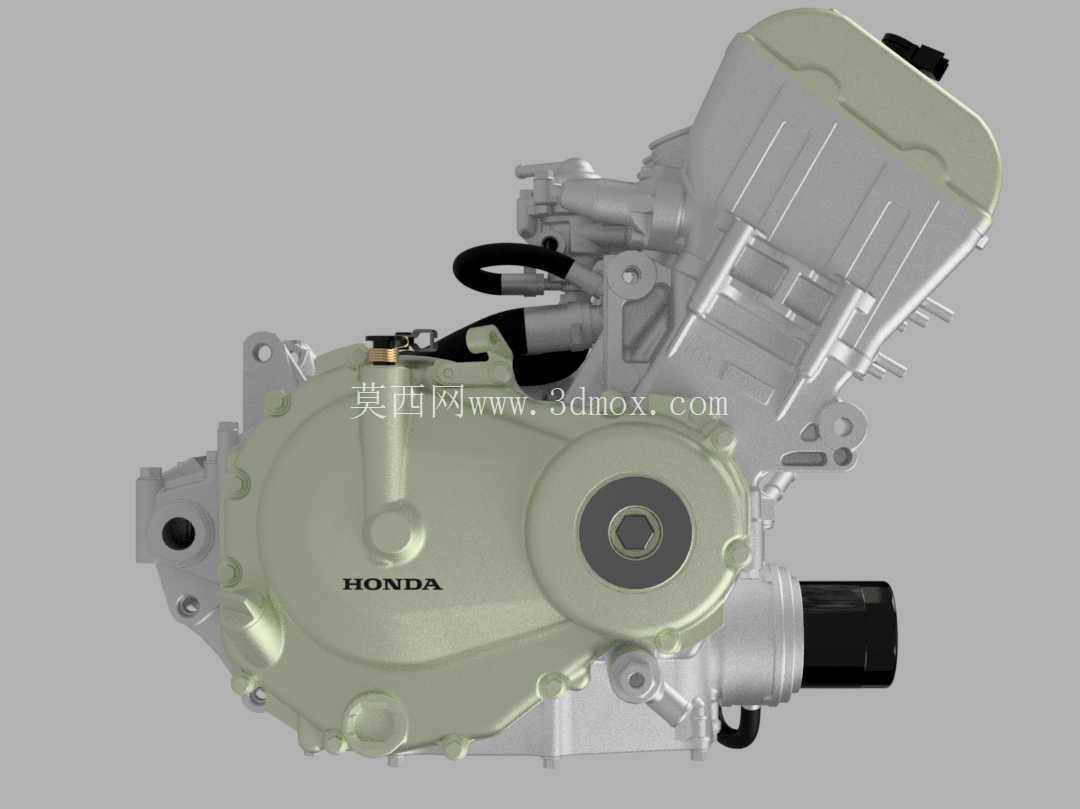

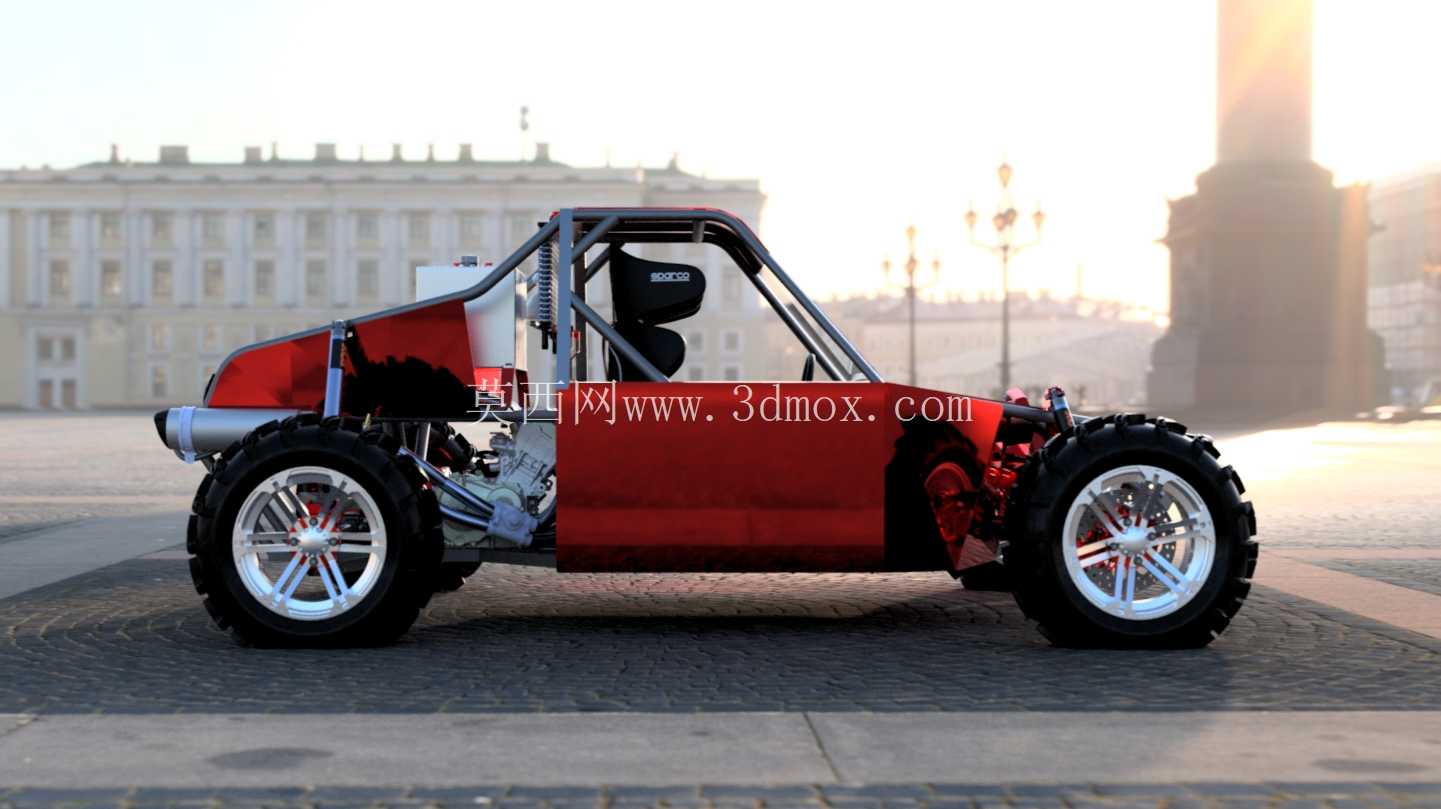

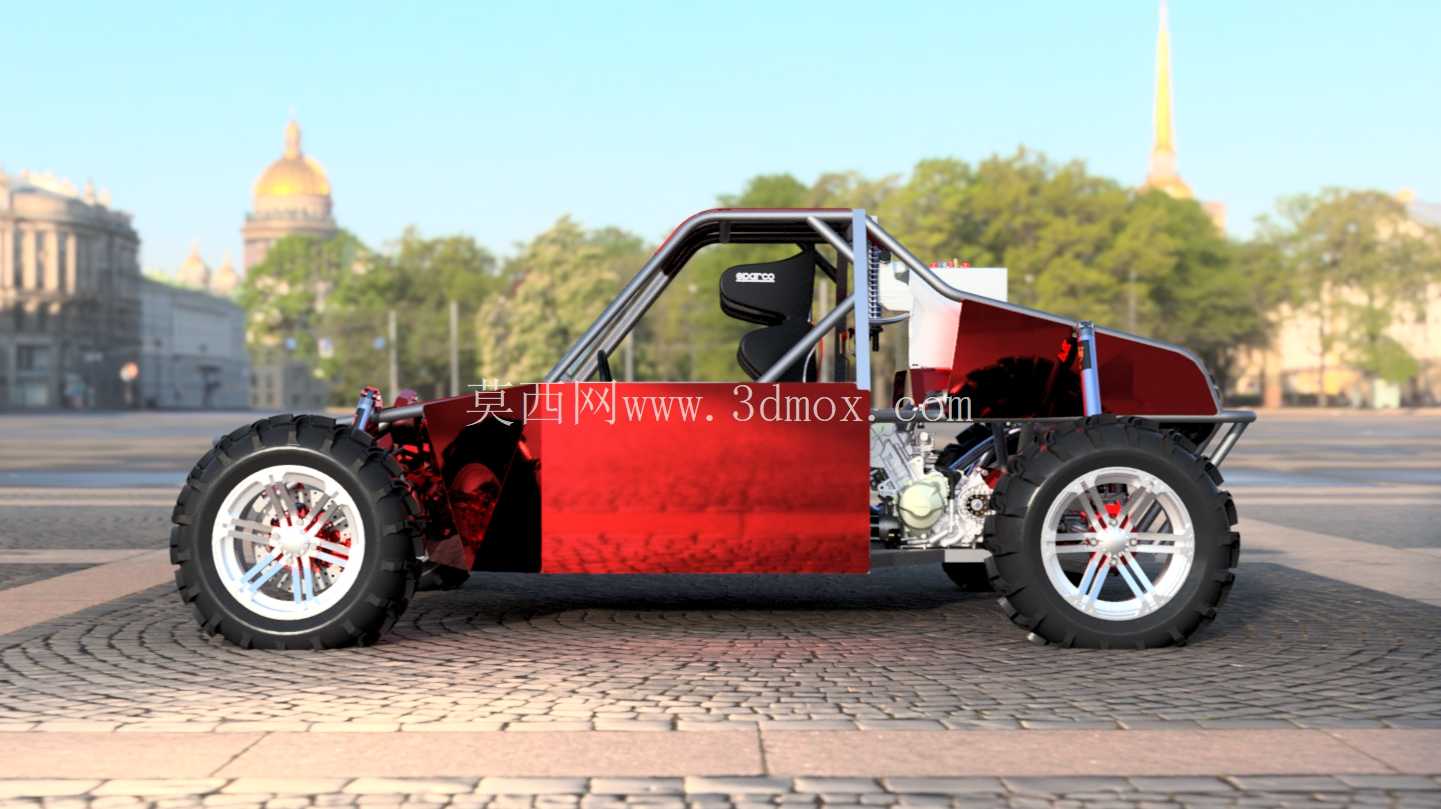

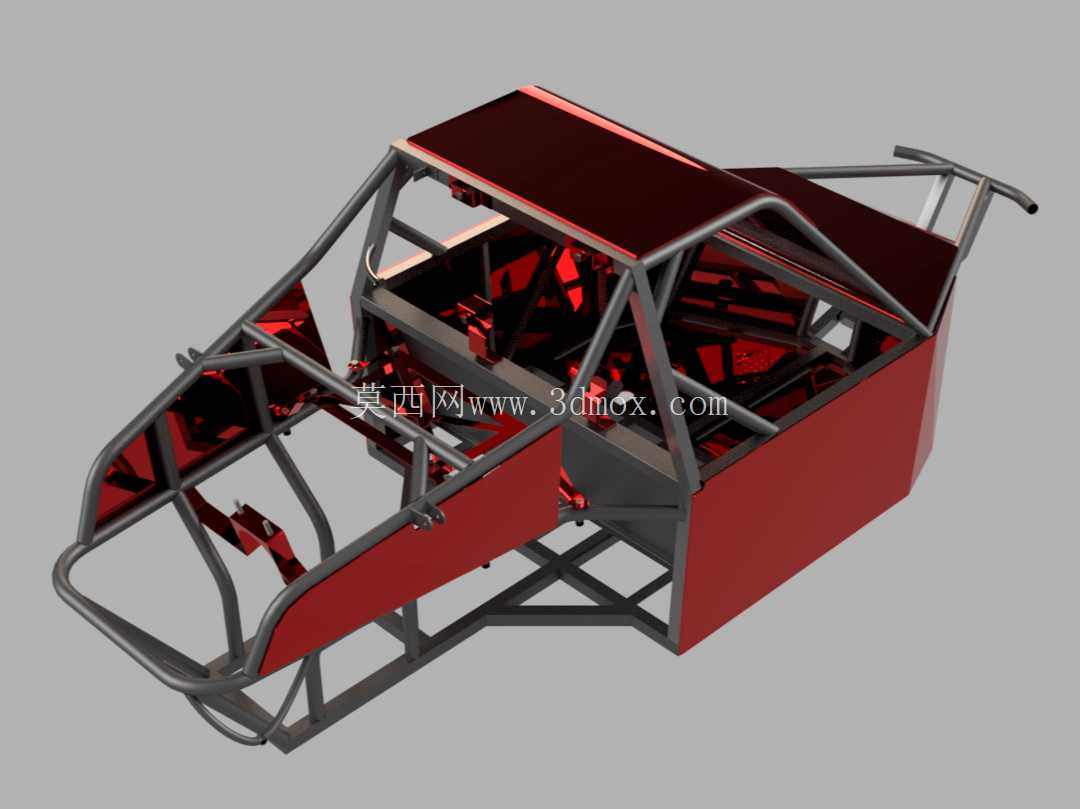

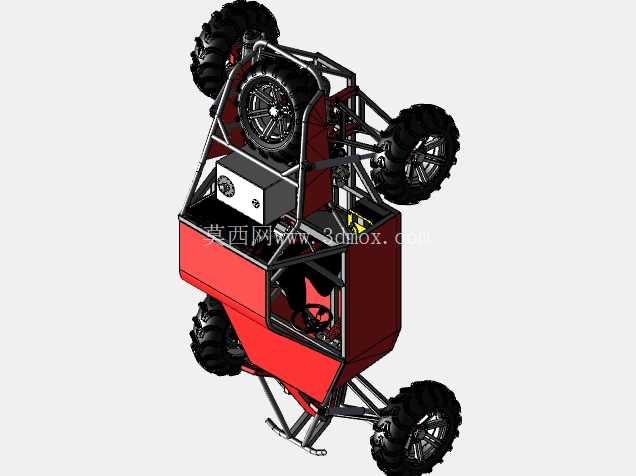

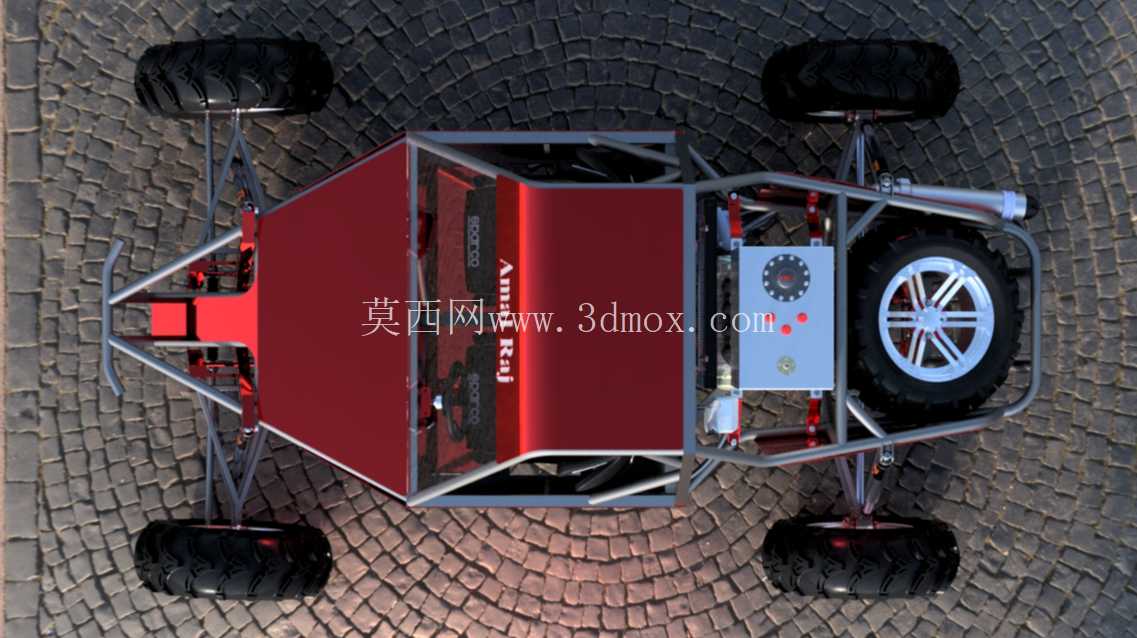

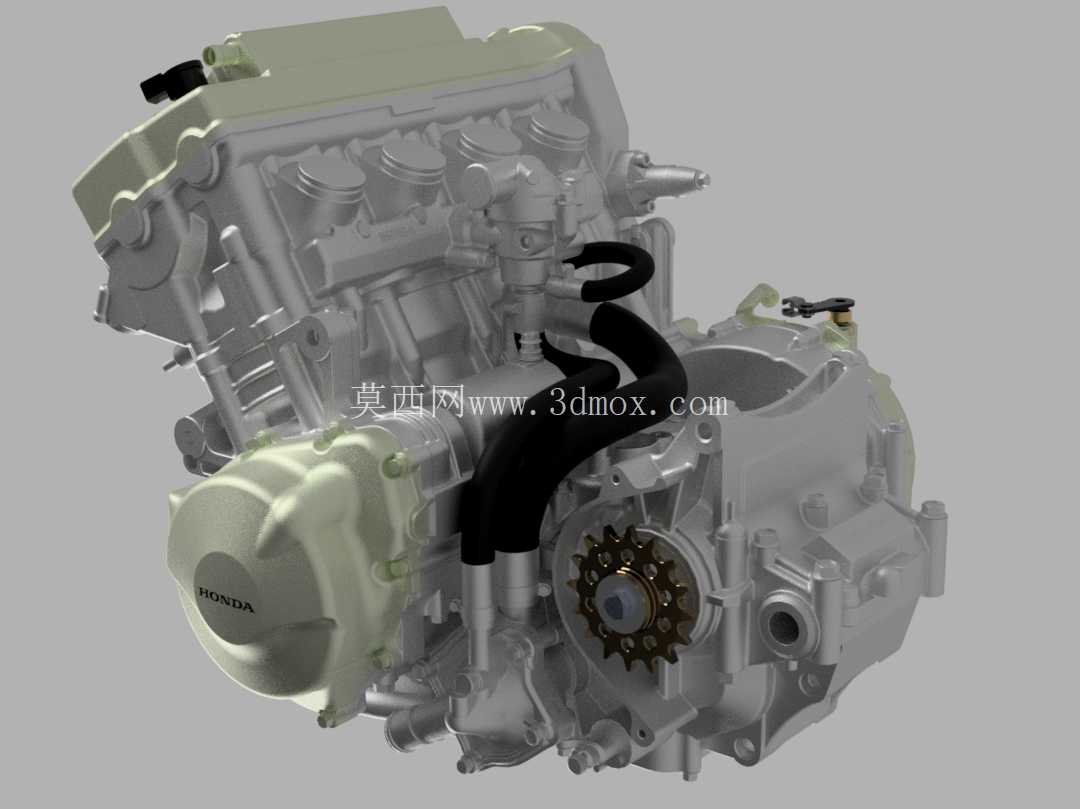

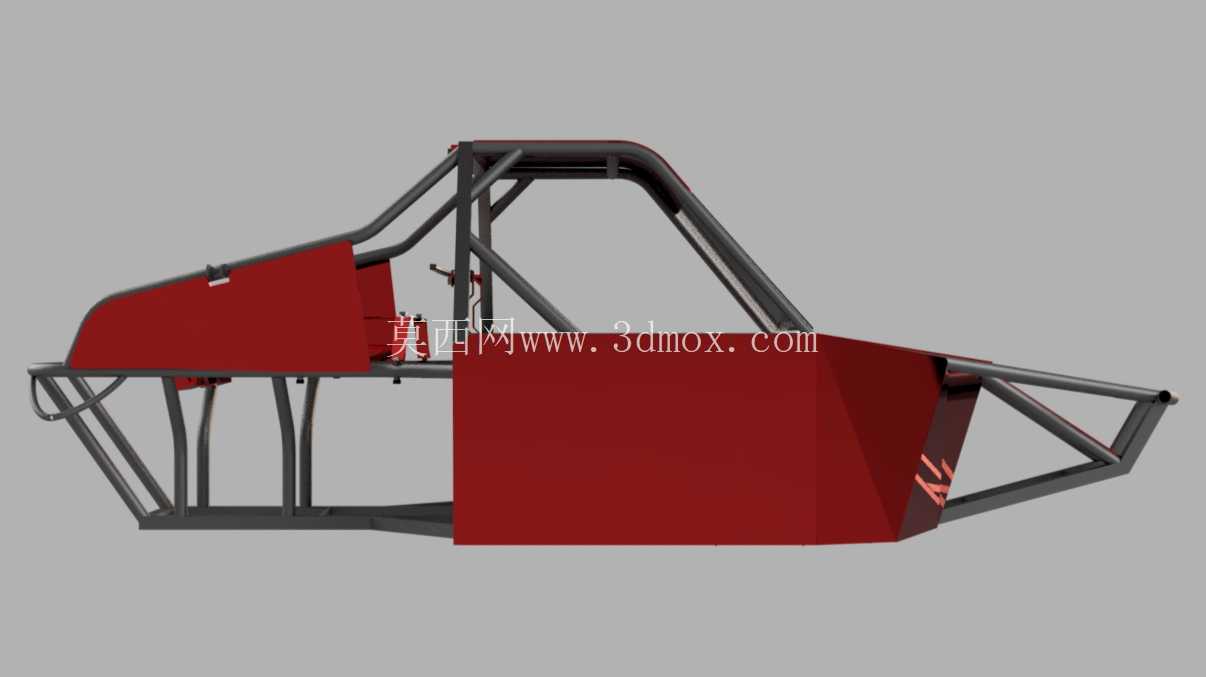

　　这款钢管结构的小型越野载具，核心定位是非铺装路面的休闲穿越、户外越野体验场景，区别于量产民用越野车的承载式车身结构，采用外露空间管阵式车架作为核心承载基体，所有动力、行走、操控、座舱部件均直接挂载于管架之上，结构冗余度适配连续颠簸、飞跳冲击的极端越野工况。从结构设计逻辑来看，车架的管材选型与排布完全围绕载荷路径展开：主环、前环、侧边防撞斜撑采用大管径薄壁铬钼钢管材，在控制整备质量的前提下保证碰撞、冲击工况下的结构强度，前舱区域预留的动力安装位可适配小排量内燃机组或电驱动总成，安装点设计为可调节式腰形孔结构，兼容不同尺寸动力单元的换装需求，无需重新切割焊接车架主体即可完成动力方案迭代。

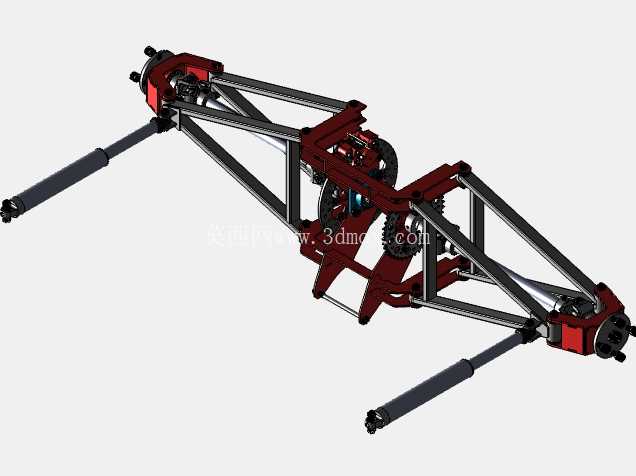

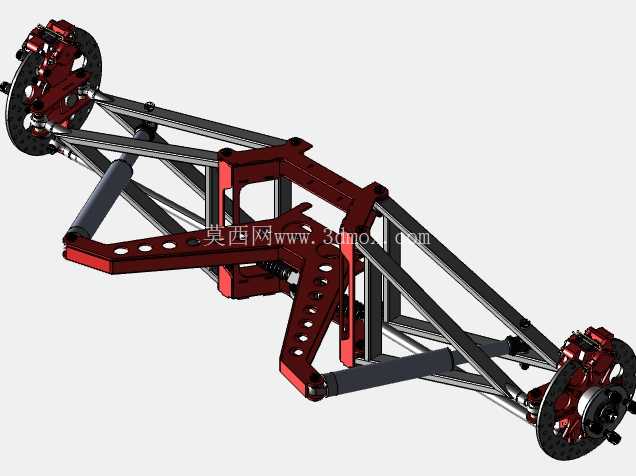

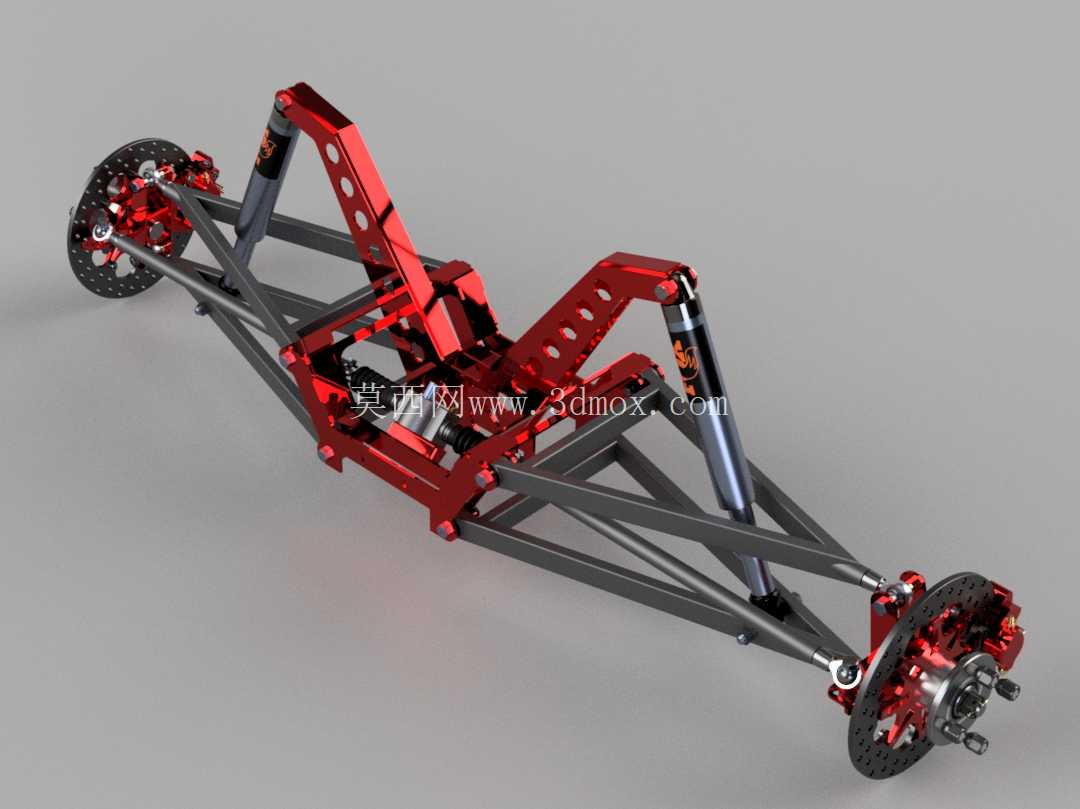

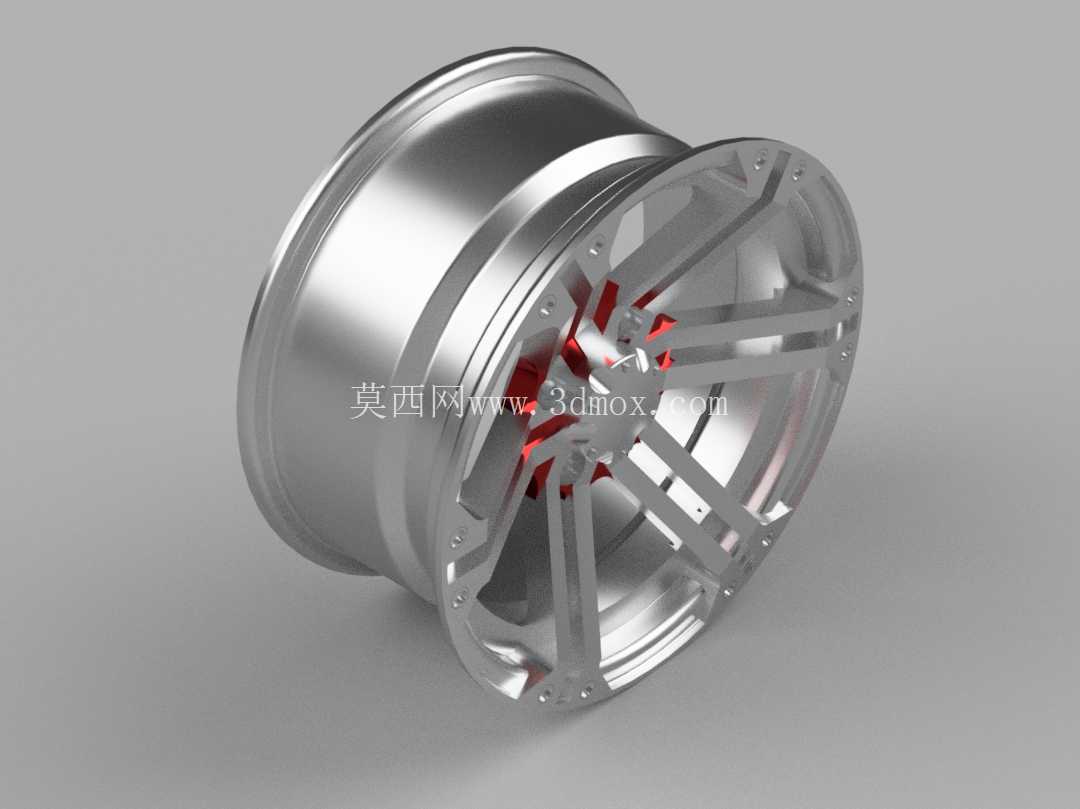

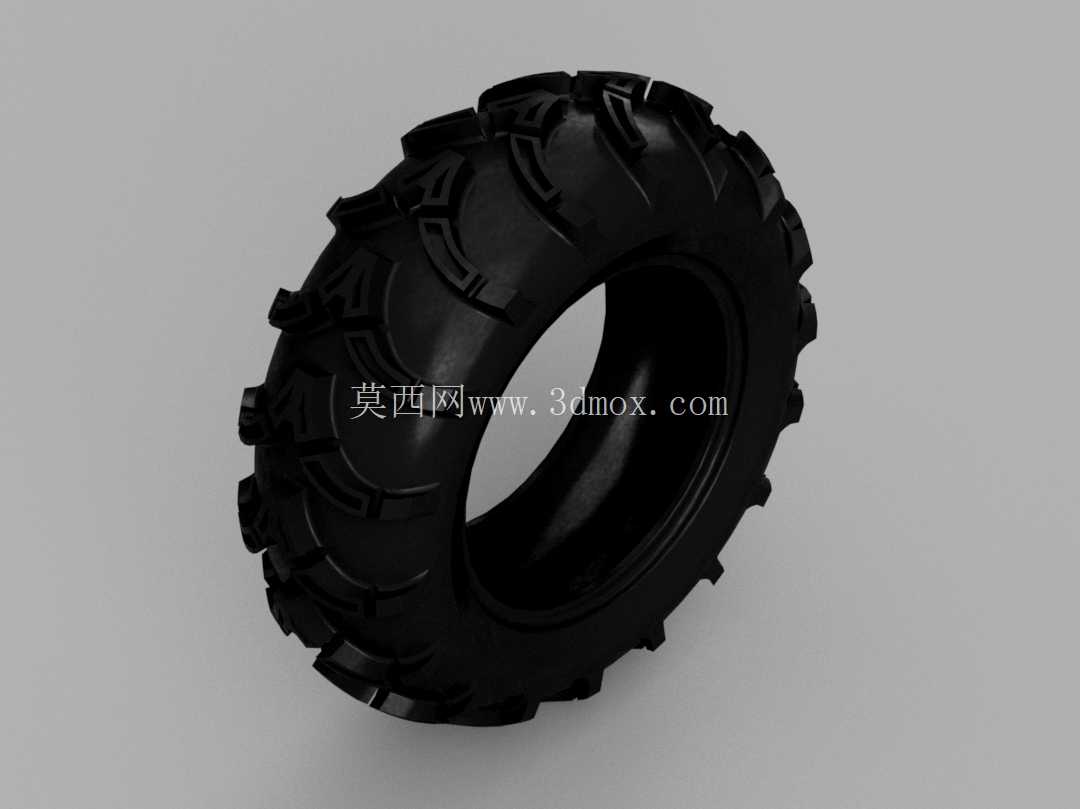

　　行走系统的设计充分考虑越野场景的抓地力与行程需求：大颗粒块状花纹越野轮胎搭配负值轮毂，轮距设定略宽于座舱主体，大幅提升侧倾工况下的稳定性；悬架系统采用长行程双叉臂独立结构，上下摆臂的铰接点位置经过运动学校核，保证悬架在全压缩、全拉伸行程内，车轮定位参数的变化量控制在合理区间，避免大冲击行程下出现转向干涉、轮胎异常磨损问题；减震器安装位预留了多组调节孔位，可根据载具负重、路面类型调整减震器安装角度，适配不同的阻尼调校需求。

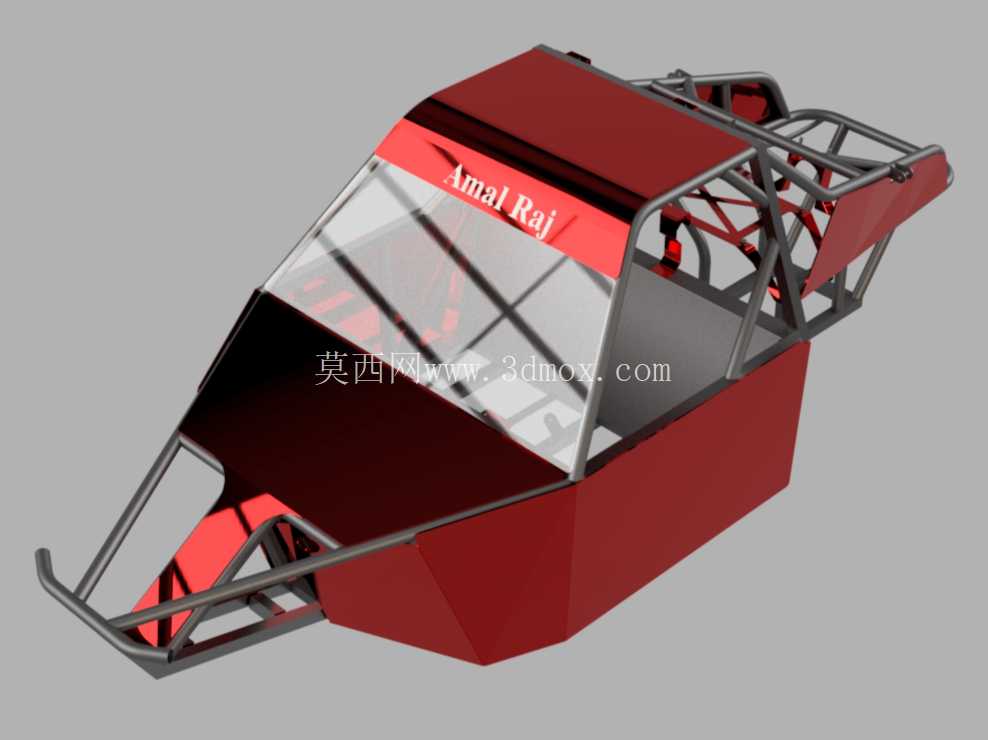

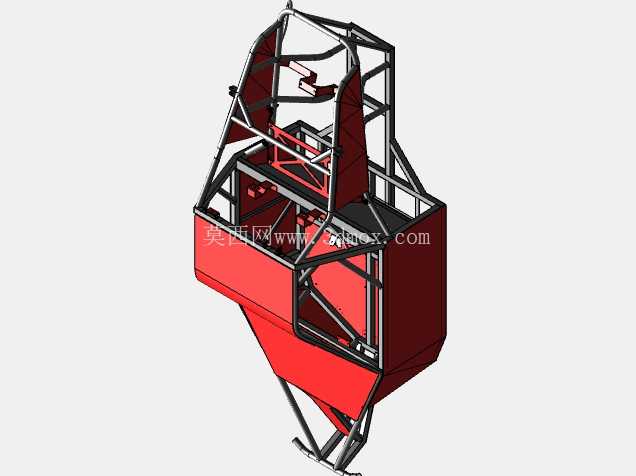

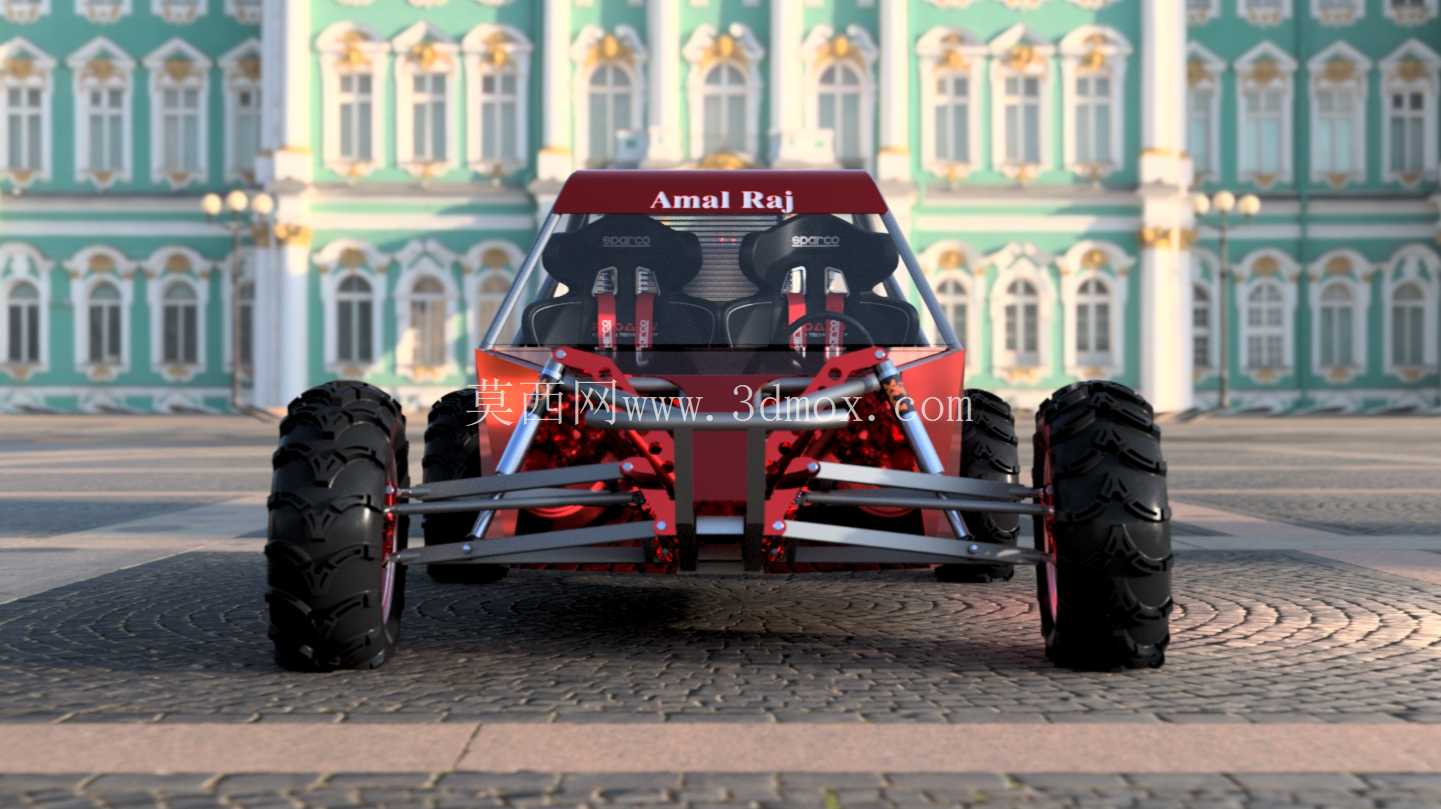

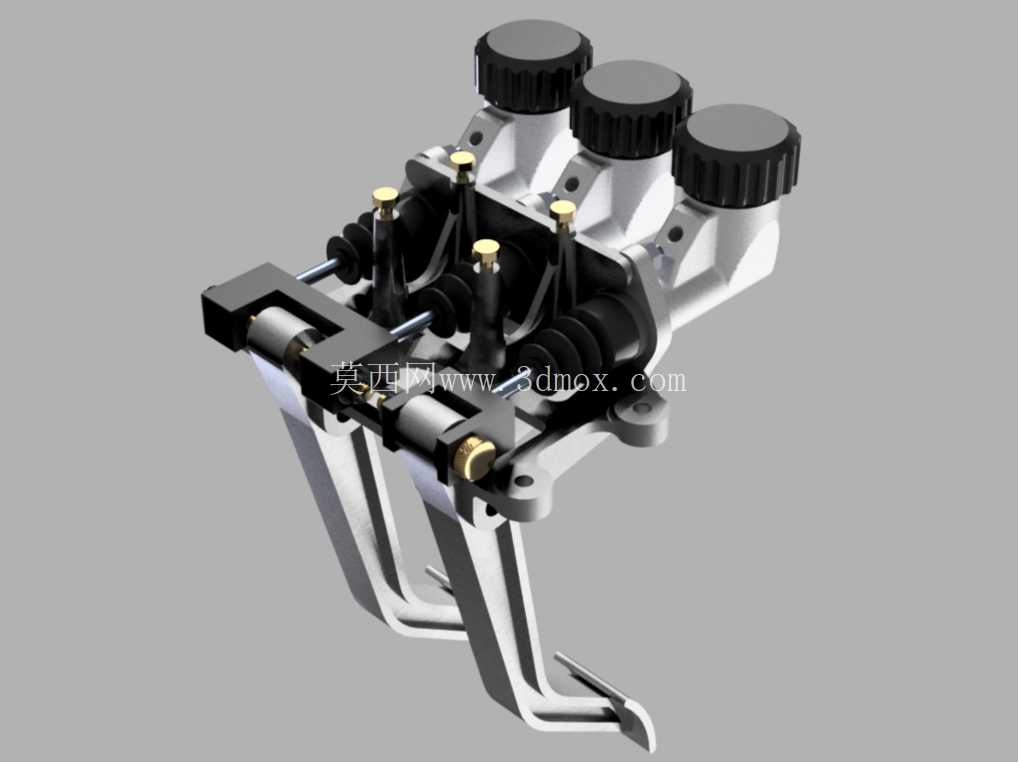

　　转向系统采用齿轮齿条式转向机搭配断开式转向拉杆，转向机固定于前舱车架横梁位置，拉杆长度与摆臂长度做了匹配设计，在悬架跳动过程中尽可能减少转向轮的随动偏转，降低非铺装路面行驶时的方向盘打手概率；制动系统的管路沿车架主管内侧排布，避开飞石撞击、剐蹭的外露区域，制动分泵安装位适配大尺寸通风刹车盘，满足连续下坡、高频制动的热稳定性需求。座舱区域的设计兼顾防护与轻量化：外露管架直接作为防滚结构主体，无需额外加装防滚笼，座舱内的座椅安装点预留了多组固定位，可适配不同体型的驾乘人员，也可根据需求换装四点式、五点式安全带固定点；座舱前部的挡风结构采用小面积倾斜设计，在减少高速行驶风阻的同时，避免大面积玻璃在越野场景下被飞石击碎的风险，车身覆盖件采用轻量化复合材料制作，仅做造型与挡泥功能，不参与承载，出现磕碰损坏时可快速单独更换，降低后期维护成本。

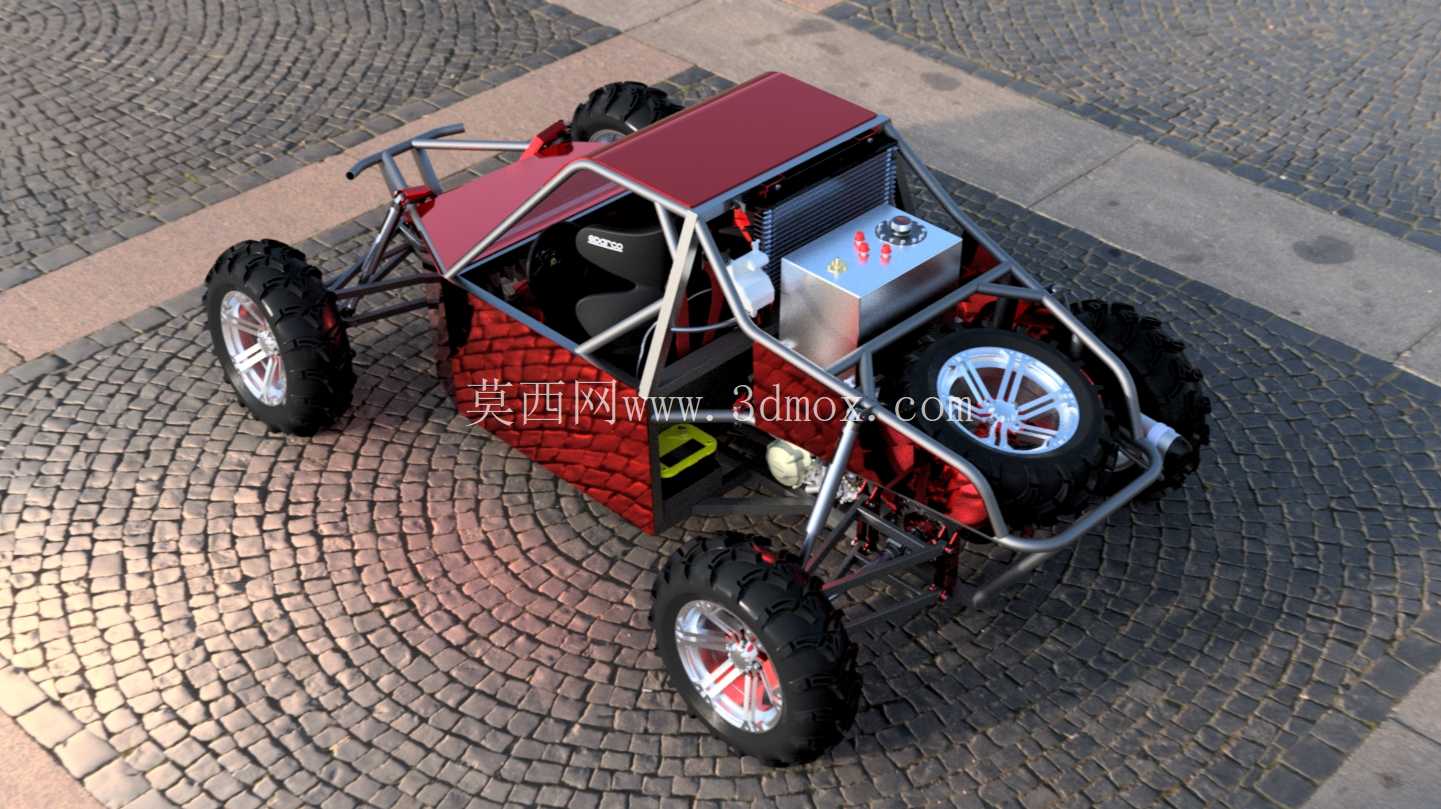

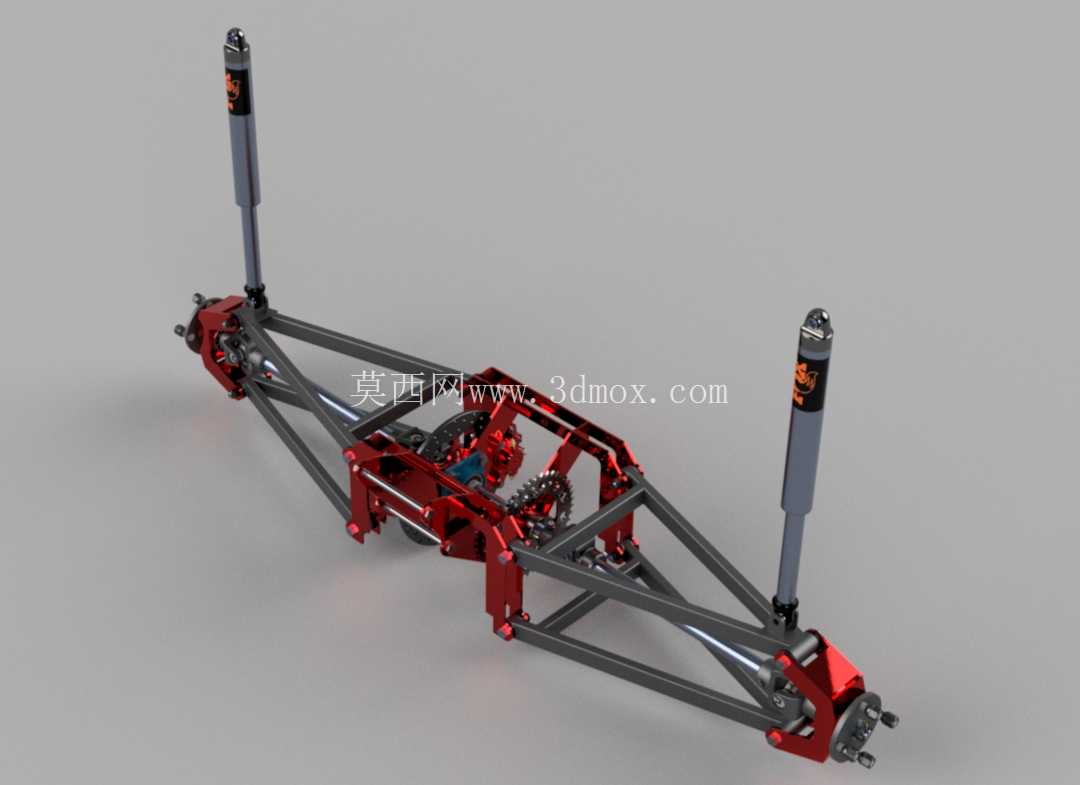

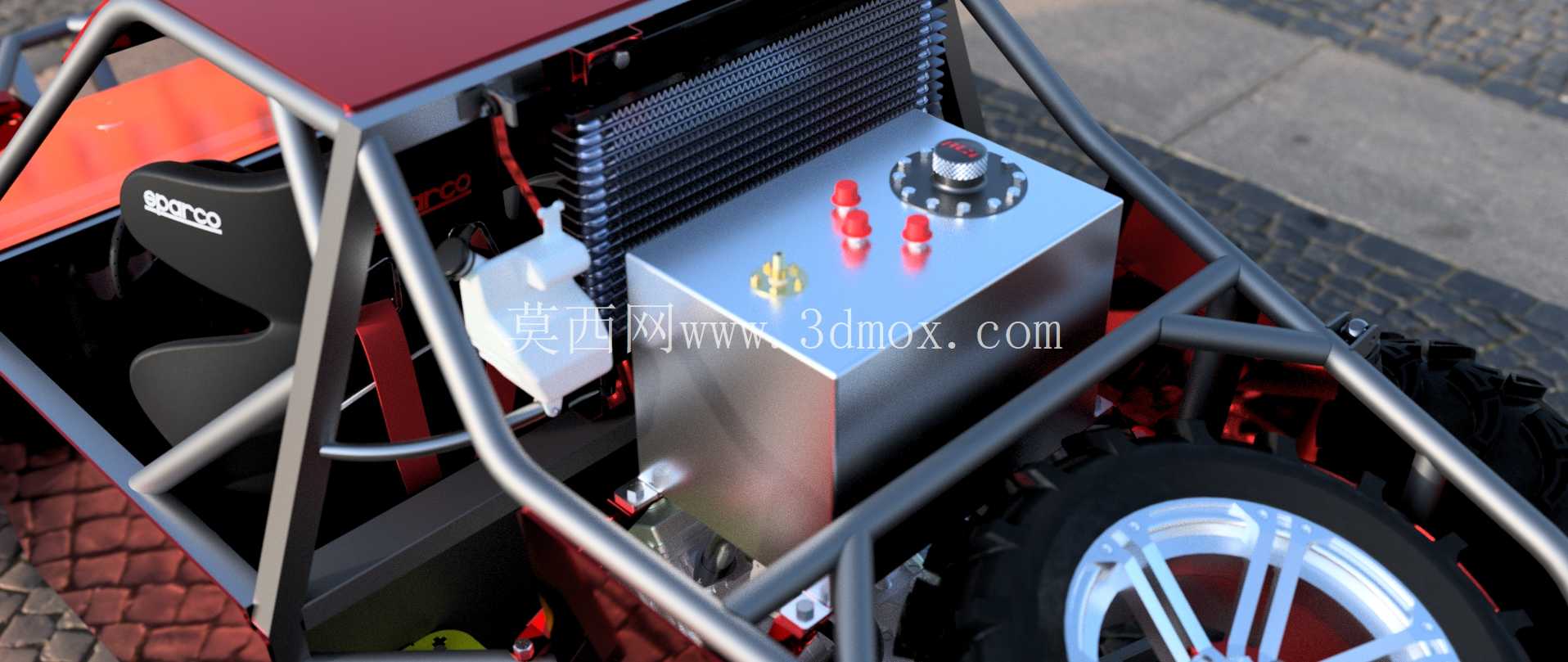

　　从安装边界来看，整车的宽度控制在窄体越野载具的常规区间，可适配林间小道、沙漠小径等狭窄非铺装路面的通行需求，轴距设定兼顾转向灵活性与高速行驶稳定性，最小离地间隙保证了在碎石、坑洼路面的通过性，不会出现底盘托底卡滞的问题；车架后部的传动系统安装位兼容链传动、轴传动两种方案，可根据使用场景的维护条件选择对应的传动结构，比如沙漠场景下优先选择轴传动结构避免链条进沙磨损，休闲场地场景可选择链传动结构降低维护成本。整车的管线排布全部沿车架管材内侧走行，采用快拆式扎带固定，后期检修时可快速拆解覆盖件完成管线排查，所有铰接位置均设计有润滑脂加注嘴，可在不拆解结构的前提下完成定期润滑保养，适配户外场景下的简易维护需求。
