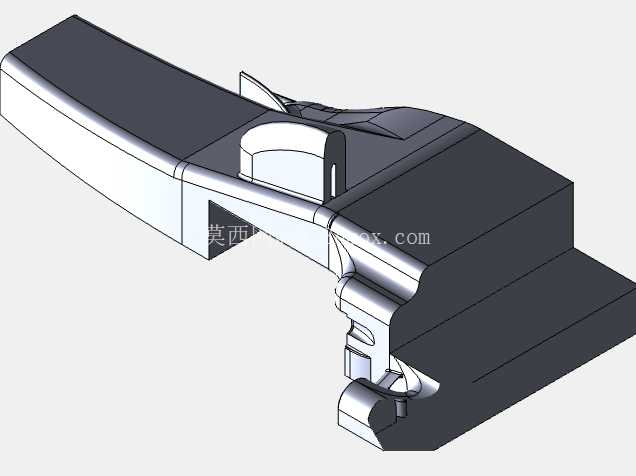

F1赛车单体壳前部结构三维数模

在场地赛车的结构设计体系中，单体壳是承载整车动力、悬架、空气动力学套件与车手的核心基体，本次呈现的前部单体壳分段结构，是衔接前翼安装座、前悬架上下叉臂固定点、鼻锥连接段与驾驶舱前部的关键承载单元。从实际赛事应用场景来看，该段结构直接承受前翼传递的下压力载荷、前轮制动时的纵向冲击、转向过程中的侧向弯矩，同时还要兼顾碰撞溃缩吸能的安全设计要求，是F1赛车前部结构中力学传递路径最复杂的区段之一。

从功能特性层面拆解，该段单体壳首先承担前悬架硬点的固定功能，建模过程中严格按照悬架几何设定预留了叉臂安装的凸台与螺栓过孔位置，安装面的平面度公差在数模中做了明确的面属性定义，确保后续装配时悬架定位参数不会出现偏差。其次，该结构集成了前翼中央连接段的安装接口，鼻锥与单体壳的对接面采用阶梯式定位结构，既保证连接刚度，又能在发生正面碰撞时引导鼻锥按照预设路径溃缩，避免冲击力直接传递到驾驶舱区域。结构侧面的曲面造型完全贴合空气动力学设计要求，与前轮内侧的导流翼片、破风板结构形成连续的气流通道，能够将前轮转动带来的乱流有序引导至车侧与底板区域，减少湍流带来的气动阻力损失。

设计思路上，该段单体壳采用了变厚度铺层的拓扑优化逻辑，在悬架安装点、碰撞受力路径上的结构区域做了局部加厚，而在非主要承载的气动覆盖区域则做了壁厚减薄处理，在保证结构刚度满足赛事规则要求的前提下，尽可能降低结构自重。数模中可以看到结构内部预留了传感器走线的通道空间，前轮转速传感器、制动温度传感器、悬架位移传感器的线束都可以通过该内部通道走线到驾驶舱内的ECU单元，避免线束外露破坏气动外形，同时也能防止行驶过程中飞石、轮胎碎屑对线束造成损伤。结构下部的造型与底板前边缘做了平滑过渡衔接，能够和底板的文丘里通道形成连续的进气截面，保证底板下表面的气流流速稳定，为整车提供足够的地面效应下压力。

从安装边界与尺寸匹配角度来看，该段单体壳的后部对接面与驾驶舱生存单元的前端连接法兰完全匹配，连接螺栓的孔位按照标准节圆分布，对接时采用定位销做初定位，再通过高强度螺栓完成锁紧，安装后前后段的同轴度公差控制在极小范围内，避免整车装配后出现左右气动不对称的问题。前部与鼻锥的连接接口采用快拆结构设计，能够在赛事进站维修时快速完成受损鼻锥的更换，不需要对单体壳主体结构做额外调整。结构两侧的悬架安装点坐标完全符合整车悬架K&C特性的设定要求，主销内倾、后倾的角度参数都通过安装点的位置精度来保证，不需要后期额外做调整垫片补偿。

在实际工程应用中，该段单体壳的数模可以直接用于碳纤维铺层设计的拆分，不同承载区域的铺层角度、铺层数量都可以基于该实体数模做面网格划分后进行仿真计算，验证不同工况下的结构应力、应变是否满足设计要求。同时该数模也可以用于整车气动仿真的几何前处理，将该结构与前翼、车轮、破风板、底板等部件装配后，计算整车前部的气流流场分布，优化局部曲面造型来降低气动阻力、提升下压力输出的稳定性。对于赛车工程领域的结构设计人员来说，该数模完整还原了顶级赛事单体壳前部的结构设计逻辑，从承载路径规划、安装接口设计、气动造型融合到安全溃缩结构的布置，都具备很高的参考价值，能够帮助设计人员理解高性能赛车单体壳在多约束条件下的设计平衡思路，即如何在严苛的重量限制、规则限制下，同时满足结构强度、刚度、空气动力学、碰撞安全、装配维护性等多维度的设计要求。
