足球竞技机器人弧形安装承载支架结构

这款弧形承载支架是小型足球竞技机器人的核心安装基体，主要应用于青少年机器人竞赛、高校机器人创新实训、小型桌面级竞技机器人研发场景，作为整台机器人的结构承载核心，承担着动力组件、控制模块、击球执行件的安装定位功能，是保障机器人在高速对抗、急停变向过程中结构稳定性的关键部件。从实际使用场景来看，这类足球机器人需要在平整的硬质竞赛场地上完成快速移动、带球转向、击球射门等动作，运行过程中会产生频繁的振动与瞬时冲击，因此支架的结构刚性、安装位精度直接决定了机器人的运行可靠性与动作响应速度。

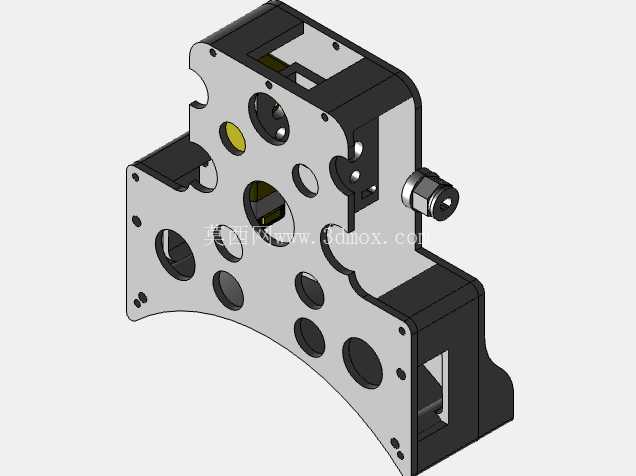

设计过程中优先考虑了紧凑空间内的多组件集成需求，整体采用弧形轮廓设计，一方面适配足球机器人前轮转向、击球机构的运动包络，避免支架本体与运动部件产生干涉，另一方面弧形边缘能够减少对抗过程中的碰撞卡滞，在机器人与其他竞技单元发生接触时能够顺滑卸力，不会因为直角结构勾挂对方部件或者场地边界。支架主体采用板材拼接式结构，主承载板上开设了多组不同孔径的安装孔位，其中大尺寸通孔用于减重，同时预留走线空间，方便控制线路、动力线材从支架内部穿过，避免线材外露在对抗中被拉扯断裂；中等尺寸的孔位对应电机、舵机、传感器的固定安装位，孔位间距严格匹配常用微型直流电机、arduino控制板、红外巡线传感器的安装尺寸，不需要额外加工转接件即可完成组件装配；小尺寸孔位为螺纹固定孔，用于层叠结构的连接板、侧封板的锁紧固定，保证多层结构之间的连接强度。

支架侧部设置了突出的轴套安装位，用于固定击球机构的摆动转轴，轴套与主承载板采用垂直定位设计，保证转轴的回转中心与支架基准面平行，确保击球动作的行程精度，不会因为转轴偏斜导致击球方向偏移。支架的安装边界经过严格校核，整体厚度控制在竞赛规则允许的尺寸范围内，底部预留了轮组安装的下沉空间，保证驱动轮的安装高度能够匹配场地摩擦系数要求，顶部预留的控制板安装位距离动力组件有足够的安全间隙，避免电机运行产生的电磁干扰直接影响控制模块的信号稳定性。

从结构设计思路来看，这款支架没有采用一体化注塑或者3D打印的整体结构，而是采用多件板材拼接的方式，一方面降低了加工难度，采用常规的板材激光切割、折弯工艺即可完成加工，不需要开模，适合小批量的竞赛样机制作；另一方面拼接结构可以根据实际调试需求，灵活更换不同厚度的侧板，调整支架整体重量，适配不同竞赛组别对机器人重量的限制要求。支架上的减重孔并非随意开设，所有孔位的位置都经过受力仿真校核，避开了主受力的应力集中区域，在保证整体刚性满足冲击载荷要求的前提下，尽可能去除多余材料，降低机器人整体自重，提升移动速度与动作灵活性。

在实际装配过程中，这款支架的所有安装孔位都做了装配公差预留，固定孔的孔径比对应螺丝的公称直径大0.1mm，既能够抵消板材加工产生的位置误差，也方便装配时微调组件位置，保证轮系的同轴度、击球机构的行程精度。支架的边缘都做了倒角处理，避免装配和调试过程中锐边划伤线材或者操作人员，同时也减少了应力集中，避免机器人在频繁碰撞过程中板材边缘产生裂纹。侧封板与主承载板之间采用定位销加螺丝的双重固定方式，定位销保证每次拆装之后的位置精度，不会因为反复拆装调试导致孔位磨损、组件位置偏移，螺丝则提供足够的锁紧力，保证对抗过程中侧封板不会松脱。

针对足球机器人经常出现的击球瞬间反冲力，支架在击球转轴安装位置做了局部加厚处理，增加加强筋结构提升局部刚性，避免反复击球之后安装位产生变形，导致击球力度衰减、方向偏移。支架内部预留的电池安装空间，能够匹配常规的2S锂电池尺寸，电池安装位设置了压线结构，能够固定电池与线材，避免机器人急停变向时电池在支架内部晃动，影响整机重心稳定性。整体结构的重心经过匹配设计，安装完所有组件之后整机重心落在两轮轴线的中心位置，保证机器人转向时不会出现侧倾，移动过程中姿态稳定。
