中小学体能训练用斜向绳索攀爬架结构

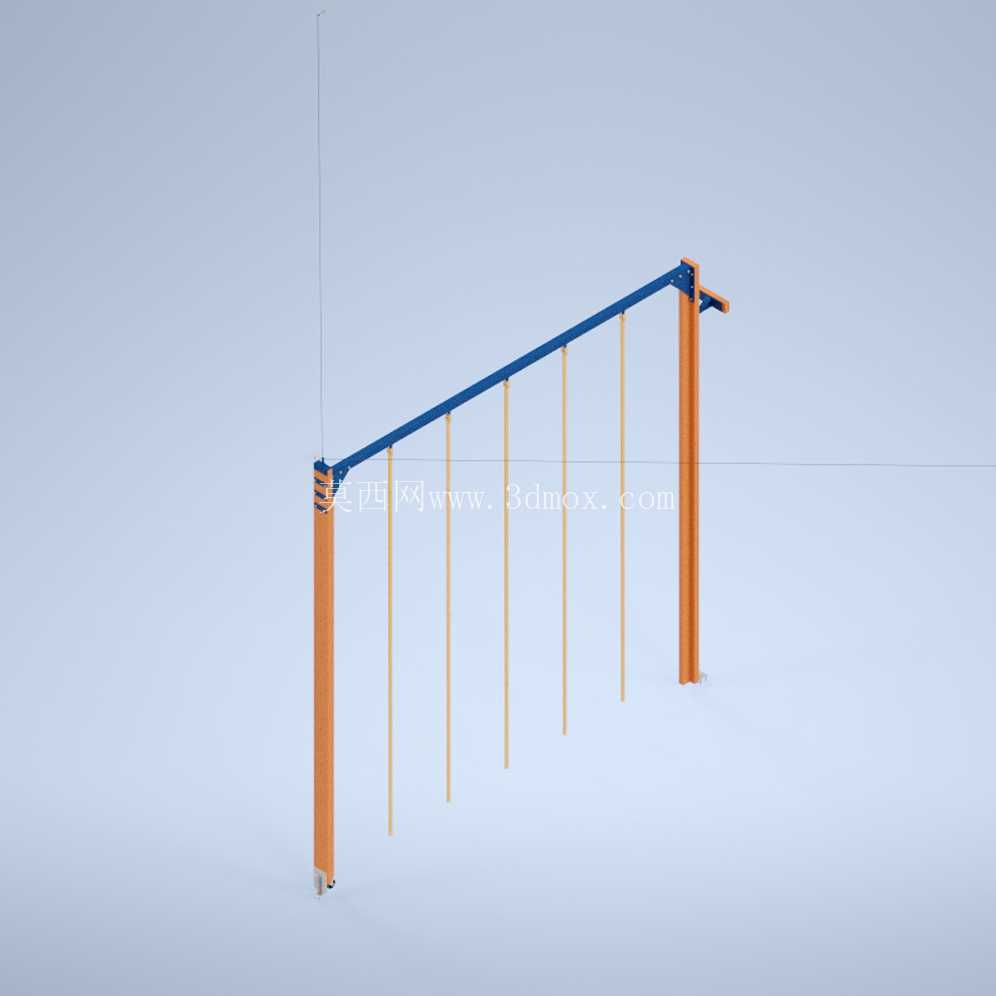

　　该绳索框架装置主要面向中小学室内外体能拓展场景设计，核心解决场地空间受限、无法架设高架攀爬轨道的痛点，可直接依托立柱或墙面完成安装，不需要额外占用大面积平整活动场地，适配校园边角空间、室内体育馆闲置墙面等多种安装环境。装置整体采用斜向主梁搭配垂直吊绳的结构形式，主梁两端通过立柱支撑固定，主梁上均匀预留5个固定点位，每个点位可独立悬挂绳索、绳结、爬梯、吊环或吊索组件，可根据不同年龄段学生的训练需求灵活更换悬挂配件，满足从低龄儿童趣味攀爬到青少年上肢力量训练的多重使用需求。

　　结构设计上提供两种成熟的落地方案，其中钢结构版本主体承载件采用型材焊接成型，表面做蓝色粉末涂层处理，涂层厚度控制在60-80μm区间，可抵御日常户外日晒雨淋造成的锈蚀，同时涂层表面做哑光处理，避免强光反射对训练者视线造成干扰，整体结构抗侧向载荷能力满足单点位150kg静载要求，可同时容纳5名训练者开展攀爬活动。木质立式版本则采用防腐实木作为主承载梁，表面涂刷透明亮光耐磨漆，漆面抗刮擦性能优异，适配室内体育馆、活动室等封闭场景安装，整体视觉效果更柔和，不会对室内装修风格造成突兀感。安装边界方面，钢结构版本单根立柱采用膨胀螺栓与地面硬化层固定，地面硬化层厚度要求不低于150mm，混凝土强度等级不低于C25，两根立柱的中心距可根据实际场地长度在3m-4.5m区间灵活调整，主梁安装完成后高端距地面高度为2.8m，低端距地面高度为1.2m，垂直吊绳的底端距地面高度统一为0.3m，避免训练者脚部直接接触地面造成磕碰，同时吊绳长度可根据训练难度做上下10cm范围内的微调。

　　木质墙面版本则直接通过膨胀螺栓将主梁固定在实体墙面上，墙面要求为实心砖墙或混凝土剪力墙，禁止在空心砖隔墙、轻质隔墙上安装，主梁安装高度与钢结构版本保持一致，不需要额外设置地面支撑立柱，空间占用率比钢结构版本降低60%以上，非常适合层高不低于3.2m的室内场馆使用。在实际使用场景中，该装置可独立完成绳索攀爬、绳结翻越、吊环摆荡等多项基础体能训练科目，也可搭配其他拓展器材组合成连贯的障碍训练路线，装置所有棱角位置均做R15以上的圆角处理，连接螺栓全部采用内六角沉头设计，外漏部分加装塑料防护帽，避免训练过程中发生剐蹭受伤。

　　结构受力计算阶段，已对主梁的抗弯强度、立柱的抗倾覆稳定性、吊点的抗拉强度做了完整校核，所有受力部件的安全系数均取3倍以上，满足校园体育设施的安全规范要求。日常维护阶段，仅需要每季度检查一次吊绳的磨损情况、连接螺栓的紧固状态，钢结构版本每2年做一次漆面补涂维护即可，整体维护成本极低，不需要复杂的专业运维技能。该结构的三维建模过程中，对所有型材的拼接位置、螺栓安装孔位都做了1:1还原，可直接用于生产下料、安装指导，也可作为体育设施设计人员的参考案例，调整尺寸参数后适配不同的场地安装需求。
