Ski-Doo雪地摩托引擎盖夹固销结构

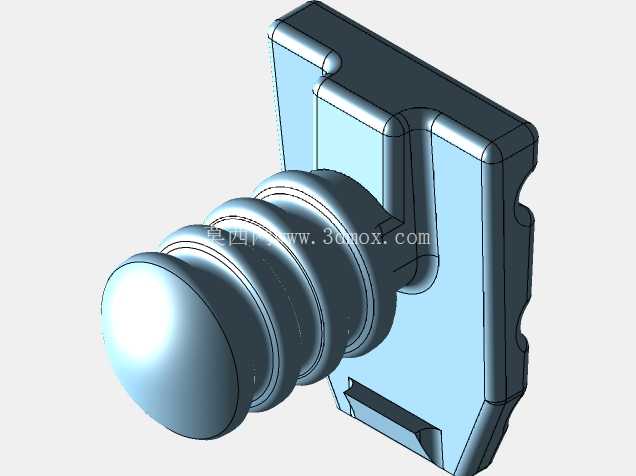

　　销体采用带圆弧端头的导正结构，端头做了R3的圆角处理，安装时无需精准对位即可顺着圆角滑入卡接座的中心孔，销体中段设置多道环形卡接齿，齿形采用15度导向角与45度锁止角的组合设计，插入时导向角可降低插入阻力，插入到位后锁止角与卡接座中心孔的弹性内壁咬合，可承受沿销体轴向最大120N的拉脱力，完全覆盖雪地摩托行驶中引擎盖受到的气流掀动、振动拉扯的载荷范围。销体尾部设置T型限位挡边，挡边尺寸与引擎盖外侧的安装沉槽完全匹配，安装到位后挡边完全沉入沉槽内，不会突出引擎盖外表面，避免行驶中剐蹭到树枝、积雪等障碍物，同时挡边可限制销体的插入深度，防止插入过深顶到引擎内部的线束或管路。这套夹固销组件主要应用于雪地摩托的引擎盖快装固定场景，针对户外低温、颠簸振动的使用工况设计，解决传统螺栓固定在频繁开合引擎盖时拆装效率低、低温下螺纹易锈蚀卡滞的问题。整套组件分为带开槽的卡接座与快插销体两个部分，卡接座采用带径向开槽的弹性圆盘结构，圆盘中心开设与销体适配的通孔，圆盘外缘均匀分布四个定位卡槽，安装时可直接卡入引擎盖内侧预设的安装位，无需额外焊接或粘接，依靠卡槽与安装位的过盈配合实现预固定，能承受雪地摩托行驶过程中持续的振动冲击，不会出现松脱移位的情况。

　　从安装边界来看，卡接座的最大外径为18mm，厚度为6mm，适配引擎盖内侧1.5-2mm厚度的安装板材，安装时仅需在板材上开设直径12mm的安装孔，将卡接座从内侧压入即可完成固定，无需在板材上加工螺纹孔，大幅降低引擎盖的加工难度，也避免了螺纹孔在低温环境下因材料收缩出现的滑牙问题。销体总长度为22mm，插入卡接座后的有效锁止长度为8mm，尾部T型挡边的尺寸为14mm×10mm，适配引擎盖外侧14.5mm×10.5mm的沉槽尺寸，沉槽深度为2mm，刚好容纳挡边厚度，保证安装后外观面的平整性。

　　在实际使用场景中，雪地摩托的引擎盖需要频繁开合来检查机油液位、清理散热片积雪、检修点火系统，传统的螺栓固定需要随身携带工具，低温下徒手操作螺栓极易冻伤，且螺纹位置容易进入积雪结冰，下次拆卸时需要先除冰，耗时耗力。这套快插式夹固销无需任何工具，徒手即可完成插拔操作，销体与卡接座的配合间隙控制在0.1mm以内，积雪和冰水很难进入配合面，即使表面结冰，只需按压销体尾部即可破冰解锁，完全适配高纬度地区冬季户外的使用需求。设计过程中针对低温下工程塑料韧性下降的问题，卡接座的开槽宽度设置为1.5mm，开槽根部做了R1的圆角过渡，避免低温下受力出现应力开裂，经过-40℃环境下的反复插拔测试，卡接座的弹性保持率可达85%以上，插拔寿命超过500次不会出现断裂或锁止失效的问题。销体的卡接齿齿高设置为0.8mm，既保证了足够的锁止力，又不会因为齿高过大导致插入力过大，徒手插入的力度控制在20N以内，即使佩戴厚滑雪手套也能轻松操作。

　　整套组件的所有棱边都做了圆角处理，没有尖锐的毛刺，安装和拆卸过程中不会划伤手部或损坏引擎盖的漆面，卡接座的圆盘背面设置了一圈0.5mm高的防滑筋，压入安装孔后防滑筋咬住安装板材的背面，进一步提升防转性能，即使销体受到旋转力也不会带动卡接座转动，避免卡接座与安装孔之间出现磨损松旷。在维修更换场景中，若卡接座出现损坏，只需用一字螺丝刀从开槽位置撬动即可将其从安装孔中取出，新的卡接座对准孔位按压到位即可完成更换，整个更换过程不超过10秒，无需对引擎盖进行任何二次加工，大幅降低售后维修的成本与时间。
