壁挂式墙面安装单杠健身器材结构设计

这款壁挂式单杠的三维结构设计，核心围绕家庭健身、小型工作室健身场景的墙面安装需求展开，区别于落地式健身器材的大空间占用问题，整套结构完全依托建筑墙体完成承重，不需要额外占用地面活动面积，适配层高2.2米到2.8米的常规室内空间，安装完成后杠体距离墙面的预留间隙控制在35厘米到40厘米区间，足够完成引体向上、悬垂举腿等常规训练动作，不会出现动作过程中肢体磕碰墙面的问题。

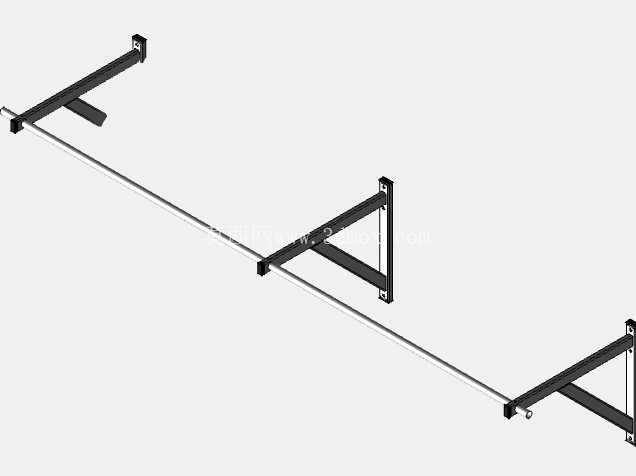

从结构组成来看，整套单杠分为横向主杠体、三组墙面固定支架、端部限位结构三个核心部分。主杠体采用圆形截面金属管材设计，表面做防滑滚花处理，握持直径控制在32毫米，符合成年男性手掌抓握的舒适尺寸范围，杠体总长度可根据安装墙面的实际宽度做适配调整，常规款有效握持长度在1.2米到1.5米区间，满足不同肩宽人群的使用需求，同时预留了加装辅助训练带、吊环等配件的挂载空间。三组墙面固定支架采用三角斜撑结构设计，区别于普通直挂式支架的受力缺陷，三角结构可以将杠体承受的垂直向下载荷均匀分散到墙面的多个膨胀螺栓固定点，单组支架设置四个墙面固定孔位，孔位间距匹配常规红砖、混凝土墙面的膨胀螺栓安装规范，避免固定点过于集中导致的墙面局部开裂风险。支架与主杠体的连接部位采用抱箍式锁紧结构，安装时可以根据实际安装墙面的平整度微调杠体水平度，锁紧后配合防松顶丝避免长期使用过程中杠体出现转动、滑移问题。

设计过程中重点考量了实际使用的载荷边界，整套结构按照最大150公斤的动态承重做受力校核，斜撑支架的板材厚度、杠体的管壁厚度都经过挠度验算，保证在最大载荷下杠体的中部下挠量不超过2毫米，不会出现明显的形变晃动感。端部的限位结构采用凸起式挡圈设计，避免用户在训练过程中手部滑出杠体端部造成安全隐患，同时挡圈做了圆弧倒角处理，不会在使用过程中剐蹭衣物或者皮肤。

安装边界方面，整套结构要求安装面为实心混凝土墙或者承重红砖墙，禁止在空心砖墙、轻质隔墙上安装，固定用膨胀螺栓的埋深不低于60毫米，保证固定强度。支架的垂直安装位置根据用户身高调整，通常保证杠体下沿距离地面的高度在2.2米到2.4米区间，适配身高1.6米到1.9米的人群完成全程引体向上动作，底部预留足够的悬垂空间，不会出现脚部触碰地面的问题。区别于免打孔门框单杠的受力缺陷，这种墙面三角支架固定的结构不会对门框造成挤压破坏，长期使用的结构稳定性更强，同时可以根据使用需求调整安装高度，适配不同的训练动作需求，除了常规的引体向上训练外，还可以挂载拉力绳、沙袋等小型健身配件，拓展使用场景。

结构细节上，所有金属焊接部位都做了焊后打磨处理，不存在尖锐毛刺，支架表面做喷塑防锈处理，适配室内潮湿环境比如阳台、卫生间旁的安装需求，不会因为长期接触潮气出现锈蚀掉漆问题。主杠体的防滑表面做了耐磨处理，长期握持摩擦不会出现表层脱落的问题，握持手感保持稳定。三组支架的安装位置分别设置在杠体的两端和中部位置，中部支架重点承担杠体中部的集中载荷，避免长杠体在长期使用后出现中部弯曲变形的问题，每个支架的斜撑角度都经过优化，在保证支撑强度的前提下尽可能缩小支架突出墙面的尺寸，减少不必要的空间占用，避免日常通行过程中磕碰支架。
