6x50R-22lr口径转换适配装置结构设计

在民用射击运动、枪械改装及弹药适配场景中，不同口径弹药的兼容使用一直是枪械使用者与结构设计人员关注的核心问题之一，6x50R-22lr适配器正是为解决这一实际需求开发的专用适配部件。从实际应用场景来看，这类适配器主要用于大口径枪械发射小口径边缘发火弹药的场景，既可以满足射击爱好者在同一枪械平台上体验不同口径弹药射击的需求，也能在日常训练中降低弹药使用成本，减少大口径弹药射击时的后坐力与枪管损耗，尤其适用于休闲射击、基础射击训练以及枪械功能测试等场景，无需对原枪械枪管进行永久性改装，即可快速实现弹药口径的切换，大幅提升枪械的使用灵活性。

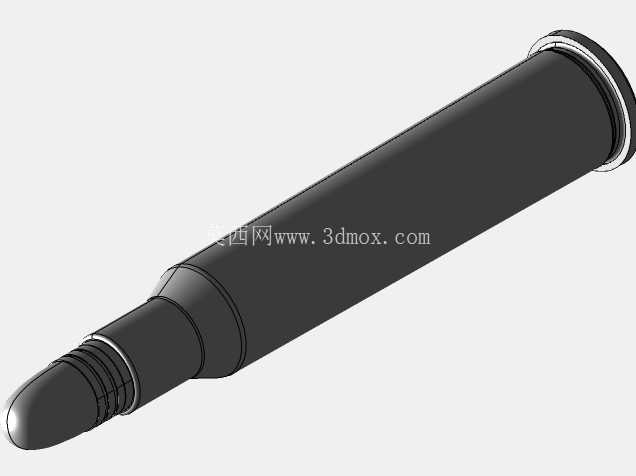

从产品功能特性来看，该适配器采用同轴嵌套式结构设计，整体为细长轴类回转体结构，外部轮廓完全匹配6x50R规格弹药的外形尺寸，能够顺利嵌入原枪械的弹膛位置，保证闭锁机构的正常闭合与击发动作的可靠传递；内部型腔则严格按照.22lr弹药的外形公差进行设计，从弹壳肩部定位、弹壳口部抱紧到弹头导向段均做了对应尺寸匹配，确保小口径弹药装入后不会出现窜动、移位问题，击发时能够保证击针对准弹药底火中心，避免出现哑火、击发无力等故障。适配器尾部设置了与原弹药底缘尺寸一致的定位凸缘，能够被原枪械的抽壳钩可靠咬合，击发完成后可随正常退壳动作一同退出弹膛，无需额外改装抽壳机构，适配过程完全可逆，不会对原枪械的结构强度与原有功能造成不可逆影响。

在设计思路层面，该适配器的结构设计优先保证同轴度公差，整个零件的内外回转面同轴度控制在0.02mm以内，避免装入后出现弹头偏移、弹膛不对中问题，防止击发时出现弹头刮擦适配器内壁、精度下降甚至炸膛的安全风险。外部轮廓的锥度、弹壳肩部过渡圆角完全参照标准6x50R弹药的尺寸参数进行建模，确保与弹膛的贴合度，避免击发时出现适配器膨胀、卡壳问题；内部型腔的尺寸则根据.22lr弹药的弹壳壁厚、弹头直径、弹壳总长进行匹配，在弹壳口部位置设计了0.1mm的过盈抱紧量，既可以保证弹药装入后不会自行脱落，又不会因为过盈量过大导致装弹困难。弹头导向段设计了1.5°的内锥角，能够在弹头脱离弹壳时顺利导入枪管阳线位置，保证弹头飞行稳定性，尽可能降低适配装置对射击精度的影响。适配器头部的圆弧过渡结构完全参照原弹药弹头外形，保证供弹过程中能够顺利沿供弹坡道滑入弹膛，不会出现供弹卡顿、顶弹问题，适配半自动枪械的自动供弹循环。

从外形尺寸与安装边界来看，该适配器总长与标准6x50R弹药完全一致，最大外径位于尾部凸缘位置，与原弹药底缘尺寸相同，安装时仅需将.22lr弹药从适配器前端装入内部型腔，再将整个适配器像普通弹药一样装入枪械弹膛即可，无需对枪械的弹仓、弹匣、弹膛、击发机构做任何改动，安装与拆卸过程均可在数秒内完成，不需要专用工具。适配器外壁与弹膛的配合间隙控制在0.03mm以内，既保证装入与退出的顺畅性，又能避免击发时出现燃气从适配器外侧泄漏的问题，保证膛压稳定。在材料选型的结构预留上，模型壁厚从尾部到头部做了渐变设计，尾部靠近底火位置壁厚更大，能够承受击发时的初始冲击力，头部导向段壁厚适当减薄，控制整体重量，避免因为适配器重量过大影响供弹可靠性。整个结构没有复杂的异形曲面，所有特征均为回转体结构，既可以采用常规车削工艺进行小批量加工，也适合采用冷镦工艺进行批量生产，加工工艺性良好，尺寸精度容易保证。针对实际使用中可能出现的烧蚀问题，模型在内部弹膛位置预留了0.1mm的镀层厚度空间，可根据使用需求进行镀铬、渗氮等表面处理，提升适配器的使用寿命与耐烧蚀性能，满足多次重复使用的需求。
