南非马斯格雷夫9mm手枪精细结构造型

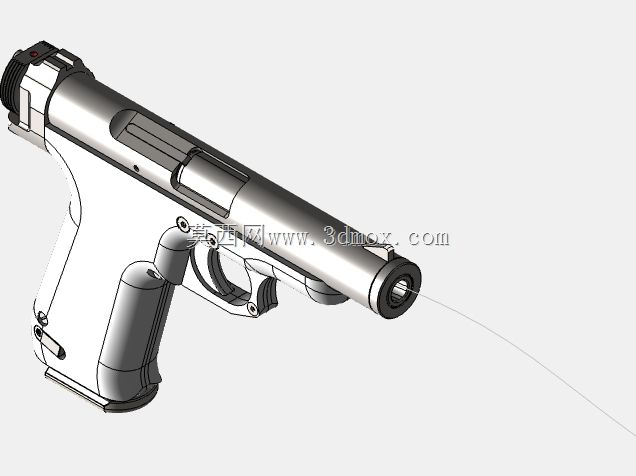

　　该造型围绕经典半自动手枪的整机装配关系展开，重点还原套筒、枪管、底把、扳机组件、握把护板、弹匣及手动保险等部位的空间配合逻辑，适合用于结构认知、装配演示、外观方案评审和机械原理教学。建模时没有把枪械当作单一实体处理，而是按照真实拆装层级拆分功能区域：上部套筒承担往复运动与封闭枪膛的作用，前端保留枪口与衬套轮廓，后部设置照门、防滑纹和击发机构容纳空间；下部底把作为承载核心，连接扳机护圈、握把、弹匣井和发射控制组件，各曲面在握持区形成连续过渡，既体现人机工程轮廓，也保证零件之间的干涉关系清晰。

　　从实际用途看，这类轻武器结构模型常用于装备展示、训练教具开发、影视道具前期验证、游戏资产制作以及机械课程中的自动机原理讲解。虽然模型本身以外观和装配表达为主，但内部关键运动路径仍需保留工程合理性：套筒沿底把导轨前后滑动，枪管在开锁与闭锁过程中与套筒形成短行程配合，扳机通过连杆传递击发动作，弹匣从握把底部插入并依靠托弹板完成供弹路径约束。建模过程中需要特别关注这些运动件的间隙，不能只追求外表面光顺而忽略导轨高度、抛壳窗位置、扳机行程和弹匣倾斜角。

　　外形处理上，整枪采用长枪管、低握把和流畅套筒线的布局，枪口轴线与握持中心之间的关系直接影响后坐力感知和指向性。套筒侧面保留分段式防滑与观察槽，既增强视觉层次，也对应实际操作中手拉上膛、故障排除和维护检查的接触区域。握把部分采用贴合手掌的收分曲线，前后护板通过螺钉或定位结构固定，底把前缘与扳机护圈交界处设置圆滑过渡，避免在三维装配中出现尖锐薄边。扳机护圈内部留出手指活动空间，其轮廓不能与弹匣释放杆、扳机本体发生运动干涉。

　　设计思路上，先确定枪管轴线、套筒导轨面和握把弹匣井三条主基准，再向四周推进细节。枪管作为上部核心零件，其外径、膛口端面、衬套配合段和闭锁接触面需要同轴；套筒内导轨与底把外导轨形成滑动副，配合面应保持平直，侧向间隙通过对称约束控制。底把内部虽然不必完整表达每一处弹簧和销钉，但扳机转轴、击锤位置、保险拨杆和空仓挂机等功能点应在外形上准确定位，使观者能够判断机构动作顺序。

　　安装边界方面，整机在虚拟场景中可按真实9mm手枪尺度布置，全长方向以枪口至握把尾部为最大轮廓，高度方向由照门顶端延伸至弹匣底板，宽度则集中在套筒侧缘、保险杆和握把护板三处。若用于剖切展示，剖切平面宜沿枪管轴线和握把中心设置，以便同时呈现枪管、套筒导轨、扳机连杆、弹匣和握把内部支撑。若用于3D打印或道具制作，应将细小销钉、准星、照门、螺钉和扳机弹簧槽单独加厚或改为装配件，避免薄壁悬垂；若用于渲染或实时引擎，可在保留套筒分模线、护板接缝和金属切削边缘的基础上，对内部不可见结构进行适度简化。

　　材质表达上，套筒与枪管适合采用高反光金属质感，底把和护板可区分深色金属或聚合物表面，边缘倒角、拉丝方向和磨损区域应服从零件功能：高频接触的防滑纹、扳机正面、保险拨杆和弹匣底板可略强化细节，而大平面则保持规整。整体建模的价值不只在于复刻外形，更在于通过准确的比例、分件和运动空间，让结构设计人员能够读懂半自动手枪从供弹、上膛、闭锁到击发的基本机械关系。
