F1赛车制动系统刹车导管结构设计

在方程式赛车的制动系统设计中，刹车导管是衔接制动冷却回路与轮边制动组件的核心结构件，其设计合理性直接决定长距离赛程中制动系统的热稳定性表现。赛道工况下，碳纤维制动盘的工作温度区间跨度极大，从入弯前制动的近千度高温到长直道的自然冷却，若冷却气流导入效率不足，极易出现制动热衰减，直接影响赛车的圈速表现与行驶安全性，这也是刹车导管在赛车底盘设计中占据关键权重的核心原因。

从实际功能逻辑来看，该导管的核心作用是将前翼下方、侧箱前缘导入的高速冷却气流，精准导向制动卡钳与制动盘的通风道入口，避免气流在轮拱内部形成紊流耗散。设计过程中需要优先匹配轮边的安装边界：轮辋内侧的空间余量、转向拉杆的运动包络、悬架摇臂的摆动行程都需要提前纳入校核范围，导管的外轮廓不能与上述运动部件在全行程下产生干涉，这也是曲面造型阶段反复调整轮廓曲率的核心依据。

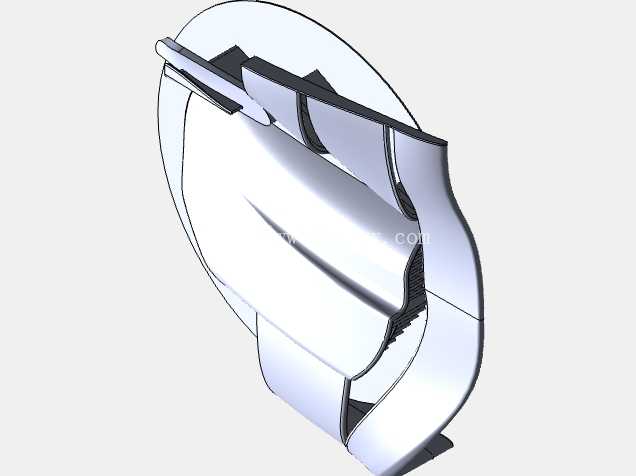

造型设计上采用了多段渐变的曲面过渡结构，进气端采用大开口的收敛式设计，能够在不额外增加迎风阻力的前提下最大化捕获迎面气流，内壁曲面做了连续顺滑处理，避免气流在导管内部形成涡流造成压损，出口端的型面完全匹配制动盘通风口的入射角度，确保冷却气流可以直接冲入制动盘的内部通风槽，带走制动摩擦产生的热量。外表面的曲面设计同时兼顾了空气动力学效应，导管外侧的弧面与轮拱内侧的气流通道贴合，能够梳理轮边乱流，减少轮胎转动带来的气流拖拽，间接提升整车的空气动力学效率。

在安装接口的设计上，导管采用多点位的嵌入式固定结构，固定点位置选择在悬架立柱的刚性安装面上，避免赛车行驶过程中振动导致导管移位，同时固定点的位置避开了制动系统的高温辐射区域，防止长期高温环境下固定结构出现性能衰减。导管的壁厚设计遵循轻量化原则，在保证结构刚度满足高速气流冲击、路面碎石击打要求的前提下，尽可能削减非受力区域的壁厚，控制整体构件重量，适配赛车极致轻量化的设计需求。

设计过程中需要同步考虑与地板前端结构的匹配性，导管的上沿型面与地板边缘的导流结构衔接，能够将部分气流导向车底扩散器区域，实现冷却功能与整车空气动力学性能的协同。在曲面构建阶段，需要反复进行CFD流场仿真验证，调整导管内部的导流筋位置，确保不同车速下的气流分配比例符合制动系统的冷却需求，避免低速工况下冷却不足、高速工况下冷却过度导致制动盘工作温度低于最佳工作区间的问题。

从装配逻辑来看，该导管采用分段式的装配结构，无需拆卸轮组即可完成快速更换，适配赛事中短时间维保的需求，各段衔接处采用错位搭接结构，避免高速行驶中气流从衔接缝隙溢出，保证冷却气流的输送效率。整个构件的外形轮廓完全包裹在轮辋与制动系统的外围空间内，不会超出轮胎的外轮廓边界，避免行驶过程中与路肩、其他赛车发生剐蹭导致结构损坏。
