自行车花鼓e13传动轮组结构三维模型

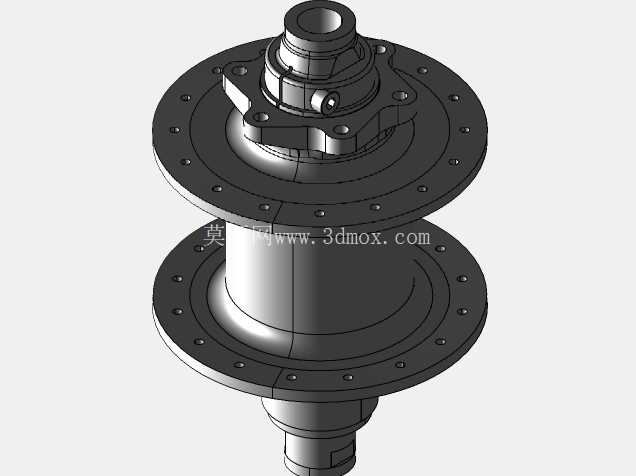

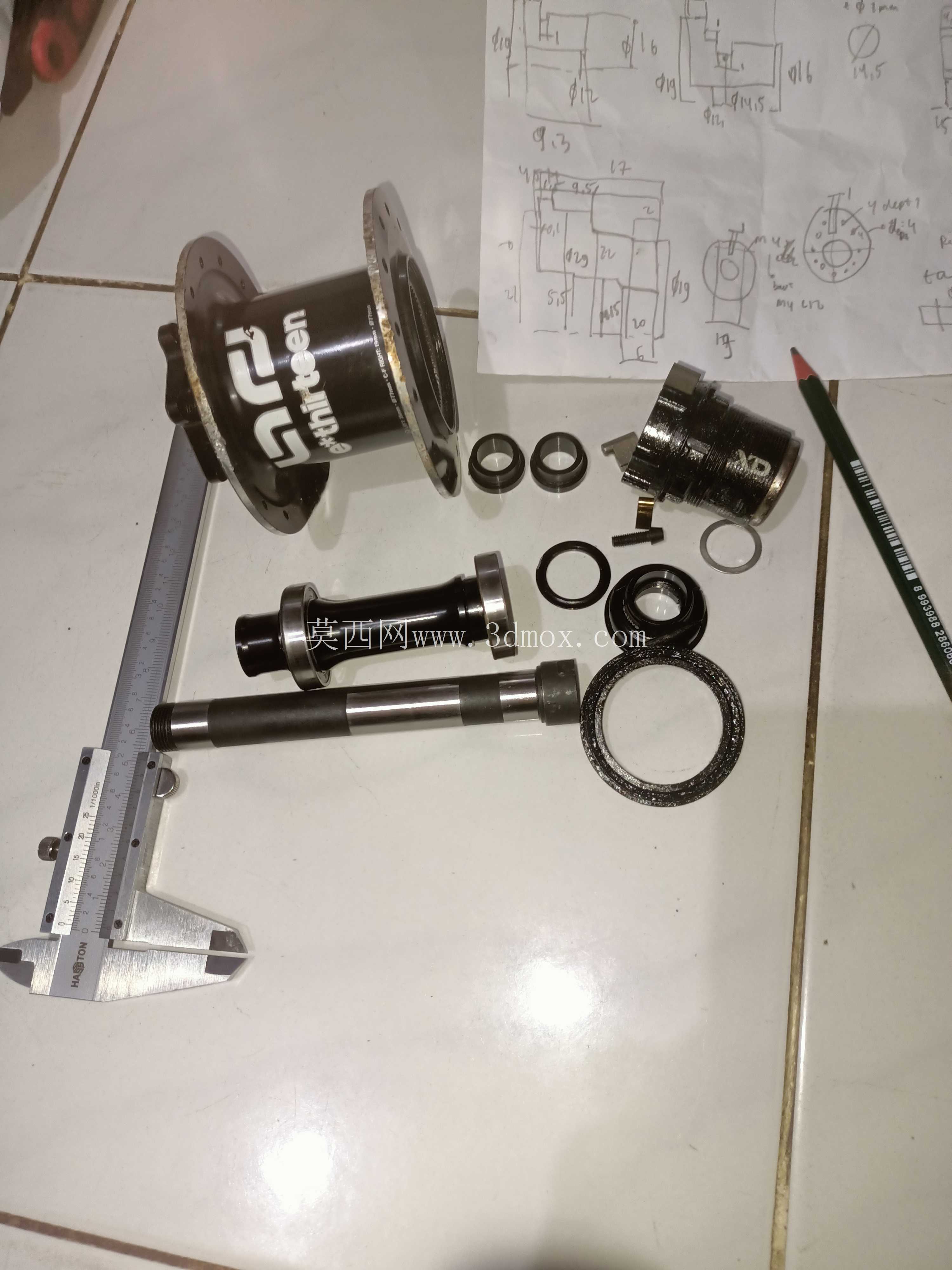

　　这套花鼓结构模型针对山地越野轮组的使用场景搭建，还原了e13规格花鼓从轴芯到外壳、从棘轮啮合到轴承支撑的完整装配关系，可直接用于轮组改装的结构校核、非标花鼓开发的参考建模，也能作为传动类零部件装配教学的演示素材。从实际使用场景来看，这类花鼓主要应用在高强度山地车轮组上，需要承受越野路段的径向冲击、爬坡发力时的扭转载荷，以及飞包落地时的瞬时轴向冲击力，因此整套结构的设计逻辑完全围绕载荷传递路径展开：轴芯作为核心承载件，采用中空变径结构，在保证整体抗弯刚度的前提下削减非受力区域的材料厚度，降低轮组整体转动惯量；两端轴承位的同轴度公差控制在0.02mm以内，避免轮组转动时出现偏摆拖滞的问题。

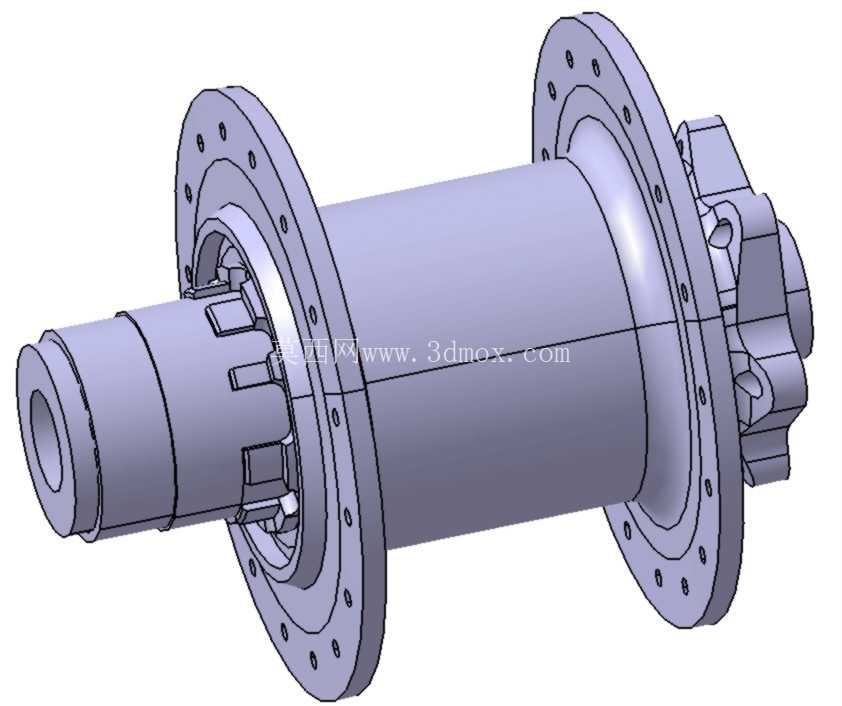

　　花鼓外壳的法兰盘采用六钉碟刹安装座设计，安装孔位的节圆直径匹配主流山地车碟片规格，法兰盘到花鼓中心的偏移量经过辐条角度优化，能让辐条编织后形成更合理的受力三角，减少轮组偏摆的概率，外壳表面的防滑纹路除了品牌标识作用外，也能在拆装轮胎时增加摩擦力，避免徒手操作时打滑。塔基部分采用多棘爪棘轮啮合结构，棘爪均匀分布在塔基内侧，啮合时的接触面积更大，能传递更大的驱动扭矩，避免大力踩踏时出现棘轮打滑的问题；塔基与花鼓主体之间的轴承采用错位布置，两个支撑点分别靠近棘轮啮合位和塔基外端，能抵消飞轮安装后带来的悬臂弯矩，减少塔基转动时的径向窜动。

　　密封结构方面，所有轴承外侧都设置了迷宫式密封槽，配合橡胶密封圈可以阻挡骑行过程中泥沙、污水进入轴承内部，延长轴承的维护周期，密封圈的唇边采用过盈配合设计，过盈量控制在0.1mm左右，既不会因为过盈量太大增加转动阻力，也不会因为间隙过大失去密封效果。从安装边界来看，轴芯两端的锁紧螺母间距匹配主流山地车前叉/后叉的开档尺寸，轴芯直径适配标准快拆或桶轴规格，塔基的花键结构兼容主流山地车飞轮安装位，不需要额外改装就能直接匹配市售的多数变速套件。建模过程中所有配合面都按照实际装配公差设置间隙，轴承与轴芯、轴承与花鼓外壳的配合采用基孔制过渡配合，棘轮与棘爪的啮合面预留了合理的啮合间隙，保证棘爪在弹簧作用下能顺畅弹出啮合，不会出现卡滞问题。

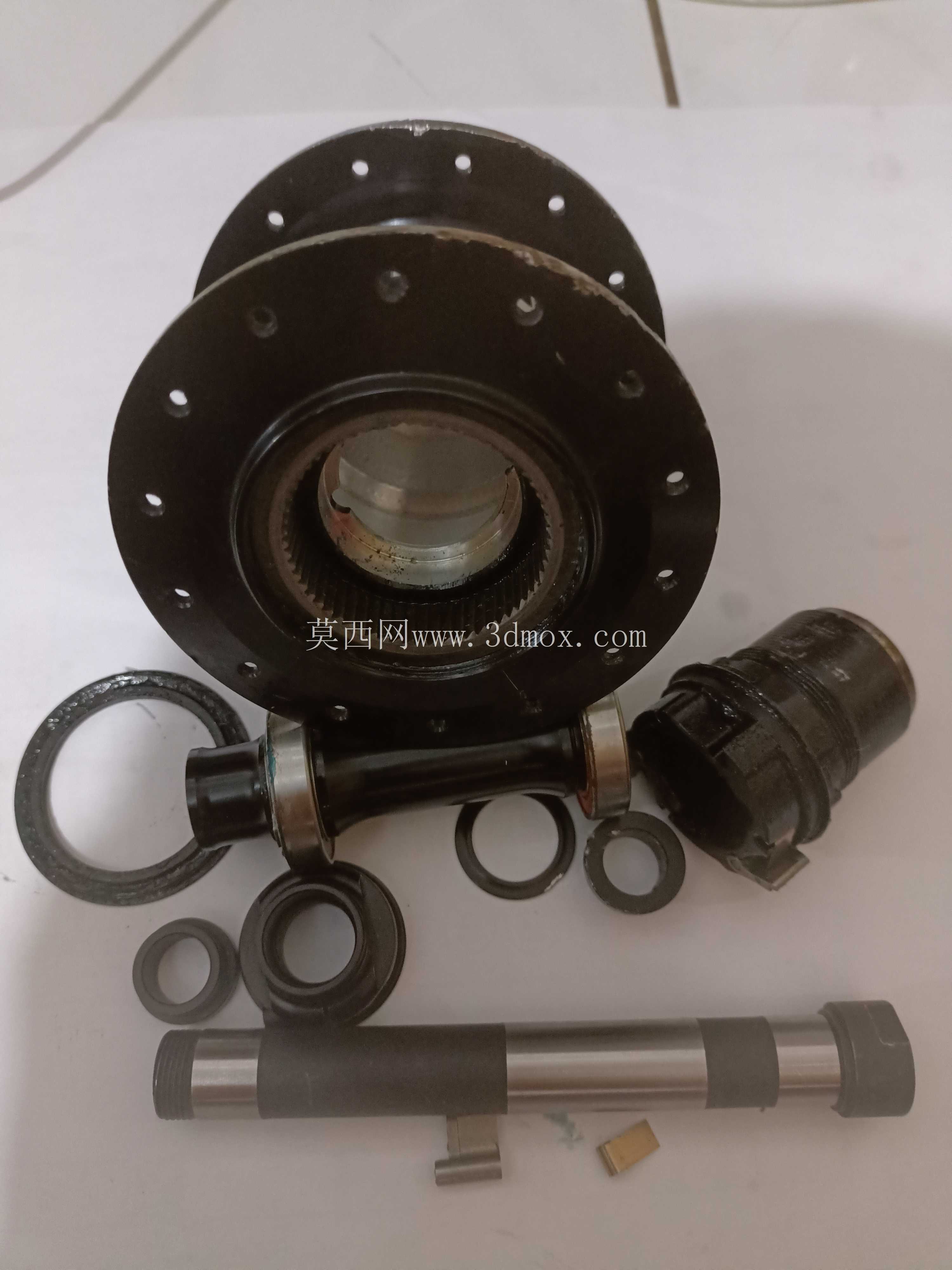

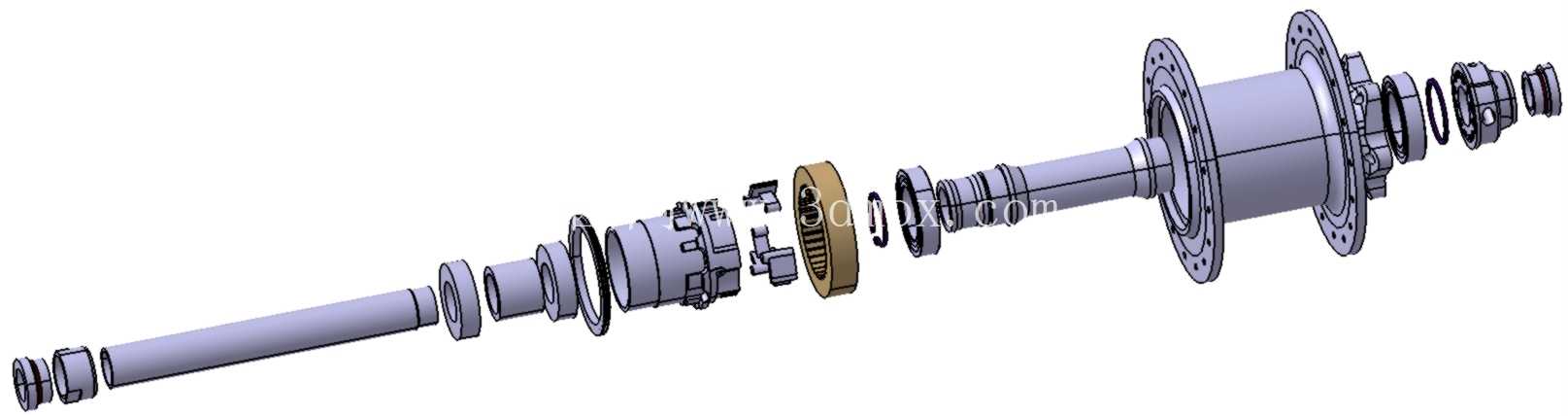

　　整套模型的所有零部件都可以单独拆分，能够清晰展示每个零件的结构形态和装配关系，对于需要做花鼓结构改进、轮组受力仿真分析的从业者来说，可以直接在这个模型基础上修改参数，调整法兰盘尺寸、棘爪数量、轴承规格等参数，快速生成适配不同使用场景的花鼓结构，不需要从零开始搭建基础模型，能大幅缩短结构设计的前期建模周期。在做轮组装配模拟时，可以直接导入辐条、车圈、碟片、飞轮等配套零件，验证整套轮组的装配干涉情况，检查碟片安装后与车架、卡钳的间隙是否符合要求，飞轮安装后与变速器的对位是否准确，提前规避实际装配时可能出现的干涉问题。
