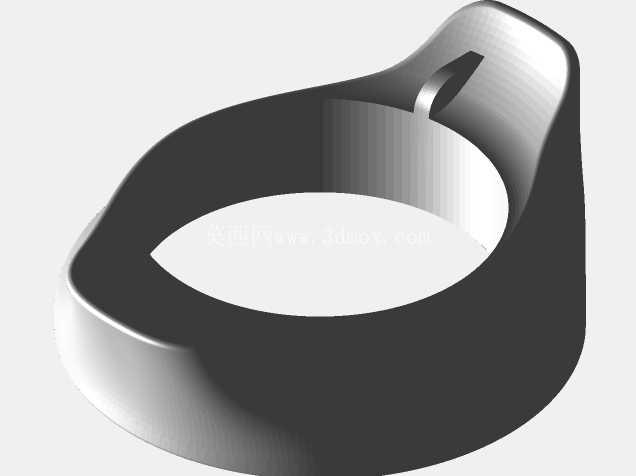

自行车碗组一体式把立垫圈限位盖结构

　　这款限位盖在设计时首先考虑了压紧力的均匀分布，整体采用环形贴合面结构，内圈与碗组上盖的轴承位精准对齐，外圈的压合面完全覆盖配套碳纤维垫圈的上端面，锁紧时的压力可以均匀传递到整个垫圈截面，避免局部压强过大损伤碳纤维材质。结构上的卡扣设计是这款零件的核心特点，针对红色条纹版本的一体式把立，卡扣的凸起位置完全匹配把立下端的定位槽，安装时卡扣嵌入槽内后，可以限制垫圈与把立之间的相对转动，哪怕在剧烈颠簸或者大力摇车的工况下，垫圈也不会跟着把立转动产生错位异响。在公路自行车的车头组装配体系中，碗组垫圈与把立的配合精度直接影响转向手感与车头刚性，这款适配特定车型的垫圈限位盖，是针对一体式把立与碳纤维垫圈配套场景开发的专用结构件。日常骑行中，车头部位需要持续承受路面传递的颠簸振动、转向时的侧向扭力，以及摇车发力时的纵向载荷，传统分体式垫圈与普通碗组盖在长期使用后容易出现垫圈错位、把立滑移的问题，尤其是搭配薄款碳纤维垫圈时，常规结构的压紧力分布不均，很容易造成碳纤维垫圈局部应力集中，出现暗伤甚至开裂的风险。

　　需要注意的是，第二代黑色版本的同型号把立，其下端定位槽的位置存在偏移，这款限位盖的卡扣位置无法直接适配，需要根据实际把立的槽位尺寸对卡扣位置做对应调整后才能安装，这点在结构设计时是针对初代红色条纹把立做的专属适配，没有做通用化的可调结构，目的是保证卡扣配合的间隙控制在0.1mm以内，避免配合间隙过大产生旷量。从安装边界来看，这款垫圈盖专门适配外径32.5mm的Whisky品牌碳纤维垫圈，比常规的同规格碳纤维垫圈厚度更薄，所以限位盖的压合台阶深度也做了对应缩减，压合后台阶面与垫圈上端面完全齐平，不会出现突出或者压合不到位的情况。

　　整体外形采用流线型过渡设计，上表面的弧度与把立下端的弧面完全贴合，安装后没有突兀的棱角，既可以降低车头部位的风阻，也能避免尖锐棱角在意外磕碰时对骑行者造成划伤。在实际装配流程中，这款零件需要在把立锁紧之前预装到位，先将对应厚度的碳纤维垫圈套在前叉上管上，再将限位盖的卡扣对准把立的定位槽，扣合在垫圈上端之后再穿入把立锁紧螺丝，按照规定扭矩依次锁紧碗组盖螺丝与把立固定螺丝，锁紧过程中需要观察限位盖与垫圈、把立的贴合面是否完全贴合，没有局部缝隙后再完成最终的扭矩锁紧。

　　相比普通的平垫式碗组盖，这种带定位卡扣的结构可以省去安装时反复调整垫圈位置的步骤，卡扣嵌入后垫圈与把立的相对位置就已经固定，锁紧过程中不会出现垫圈偏移的问题，能大幅提升车头装配的一致性，尤其是在整车厂的流水线装配场景下，这种定位结构可以有效降低装配不良率，避免因为垫圈错位导致的后期售后问题。从材质适配的角度，这款结构的压合面做了微倒角处理，与碳纤维垫圈接触的边缘没有尖锐毛刺，不会在锁紧时切削碳纤维垫圈的表面，长期使用后也不会因为应力集中导致垫圈边缘分层。日常维护时，只需要在每年的整车保养中拆开把立检查卡扣的磨损情况，如果卡扣与定位槽的配合间隙超过0.3mm，就需要更换限位盖，避免间隙过大导致定位失效。在山地越野或者公路竞速的不同使用场景下，这款限位盖的结构强度都能满足要求，环形的主体结构在受力时可以将载荷均匀分散到整个圆周，不会出现局部应力集中导致的断裂问题，哪怕在越野路段的剧烈冲击下，卡扣的抗剪切强度也能承受把立传递的扭力，不会出现卡扣断裂导致垫圈错位的情况。
