球形竞技格斗机器人结构设计

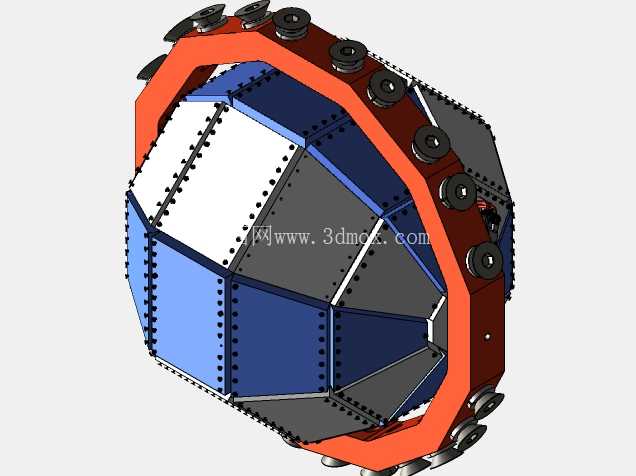

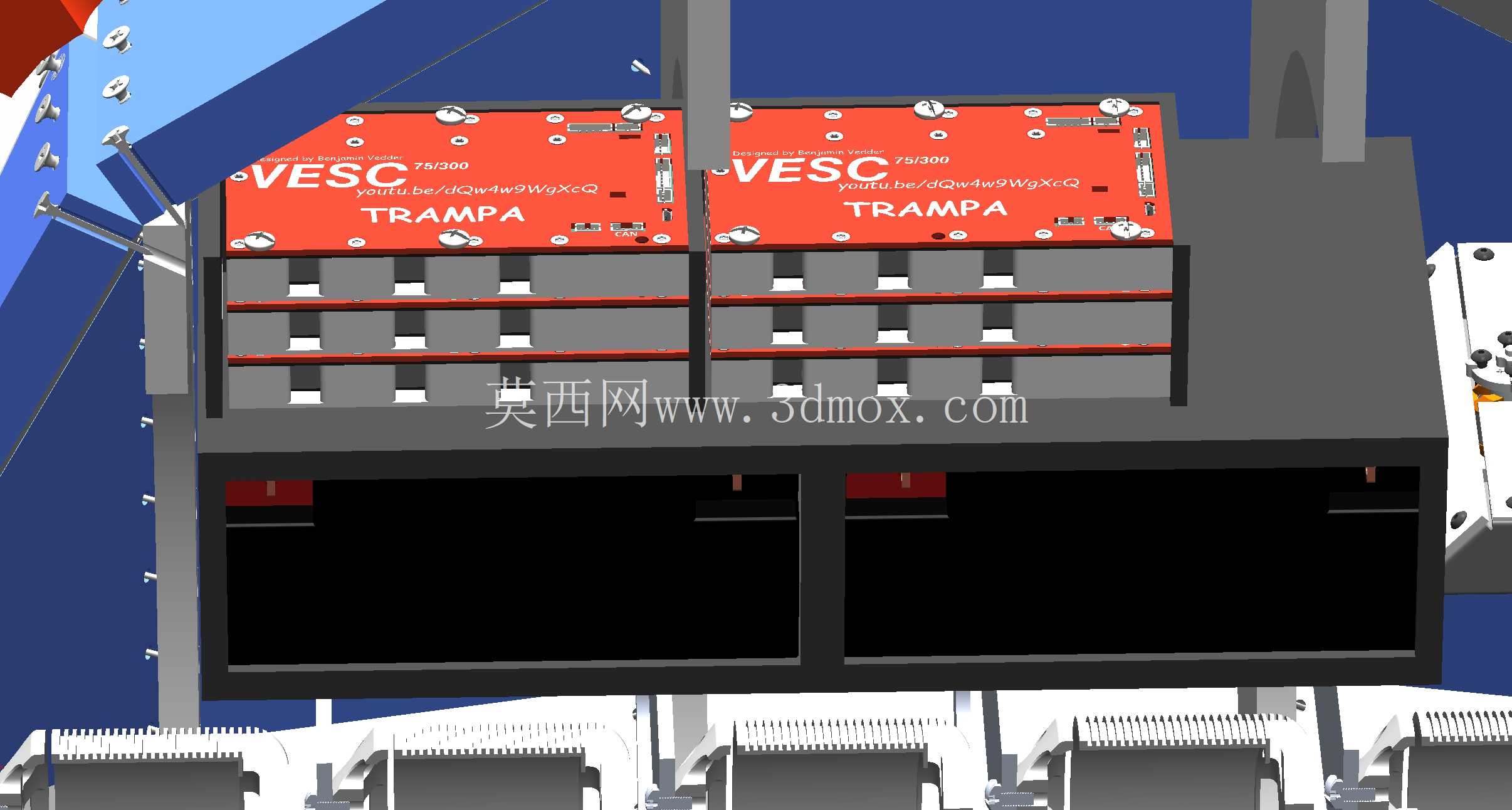

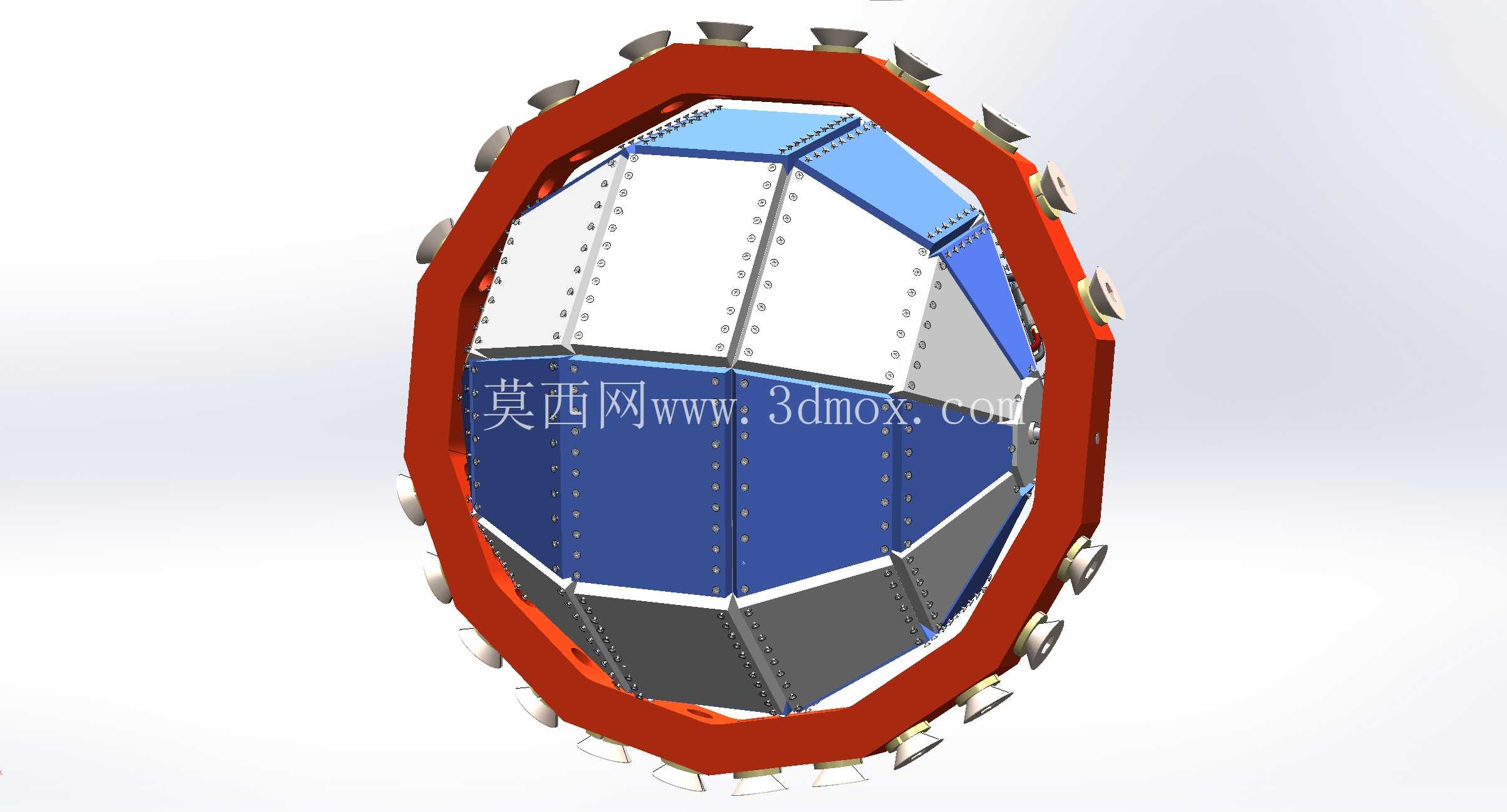

　　这款球形格斗机器人的设计初衷是面向竞技格斗类赛事场景，核心用途是在封闭竞技场地内完成高速机动、对抗冲击、攻防转换等竞技动作，区别于常规巡检、服务类球形机器人，其结构设计完全围绕高冲击、高机动的对抗需求展开。从整体构型来看，采用正多面体拼接的球形内核搭配外围环形行走框架的结构，内核部分由多块折弯成型的板材拼接而成，拼接处采用密集的紧固件连接，保证整体结构在受到侧向冲击、碰撞挤压时不会出现散架变形，内核内部预留了电机安装位、电池仓、控制模块安装空间，所有内部元器件的安装位都设置了减震衬垫安装槽，避免高速弹跳、碰撞时的冲击力损坏电控元件。

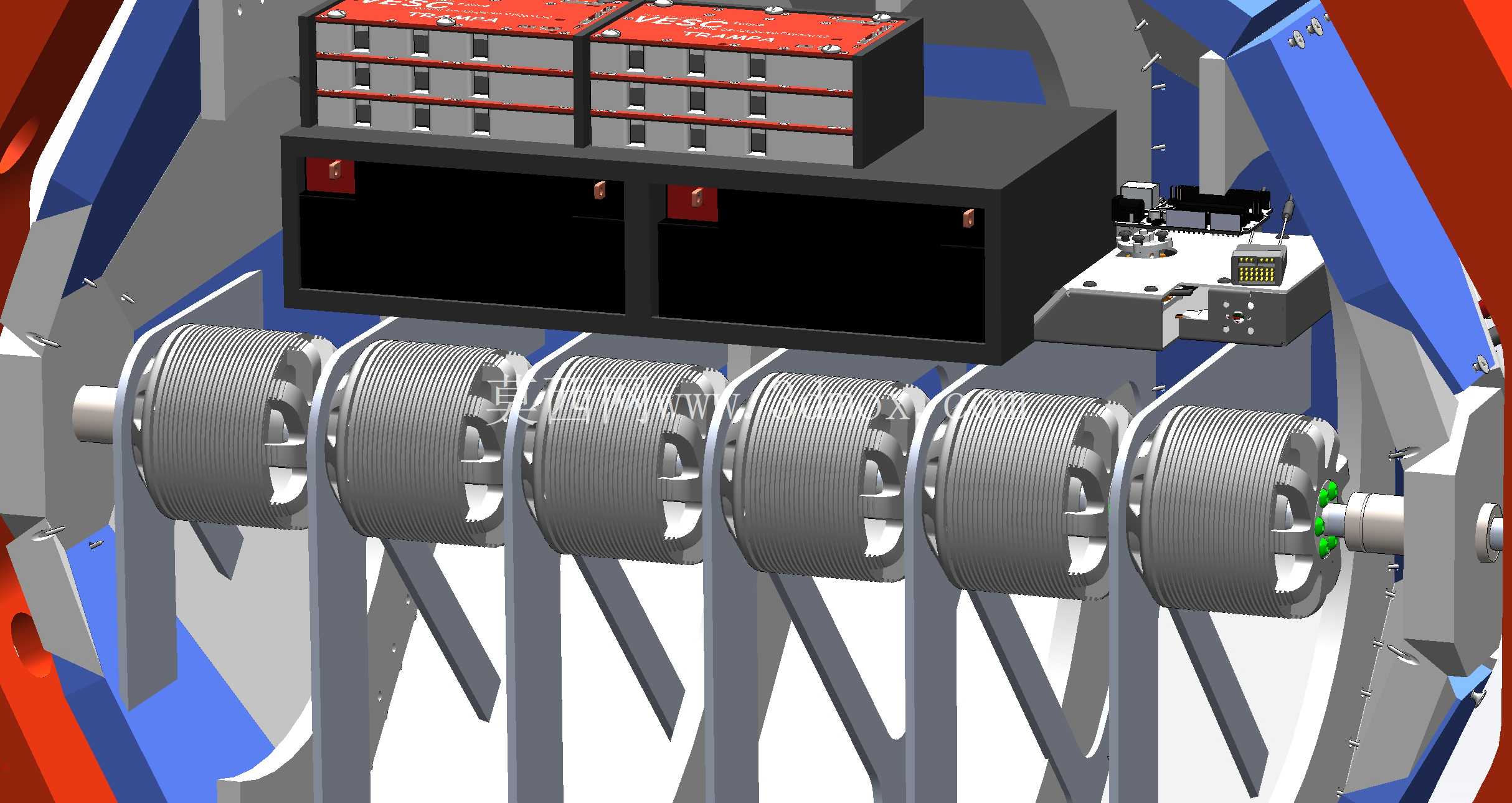

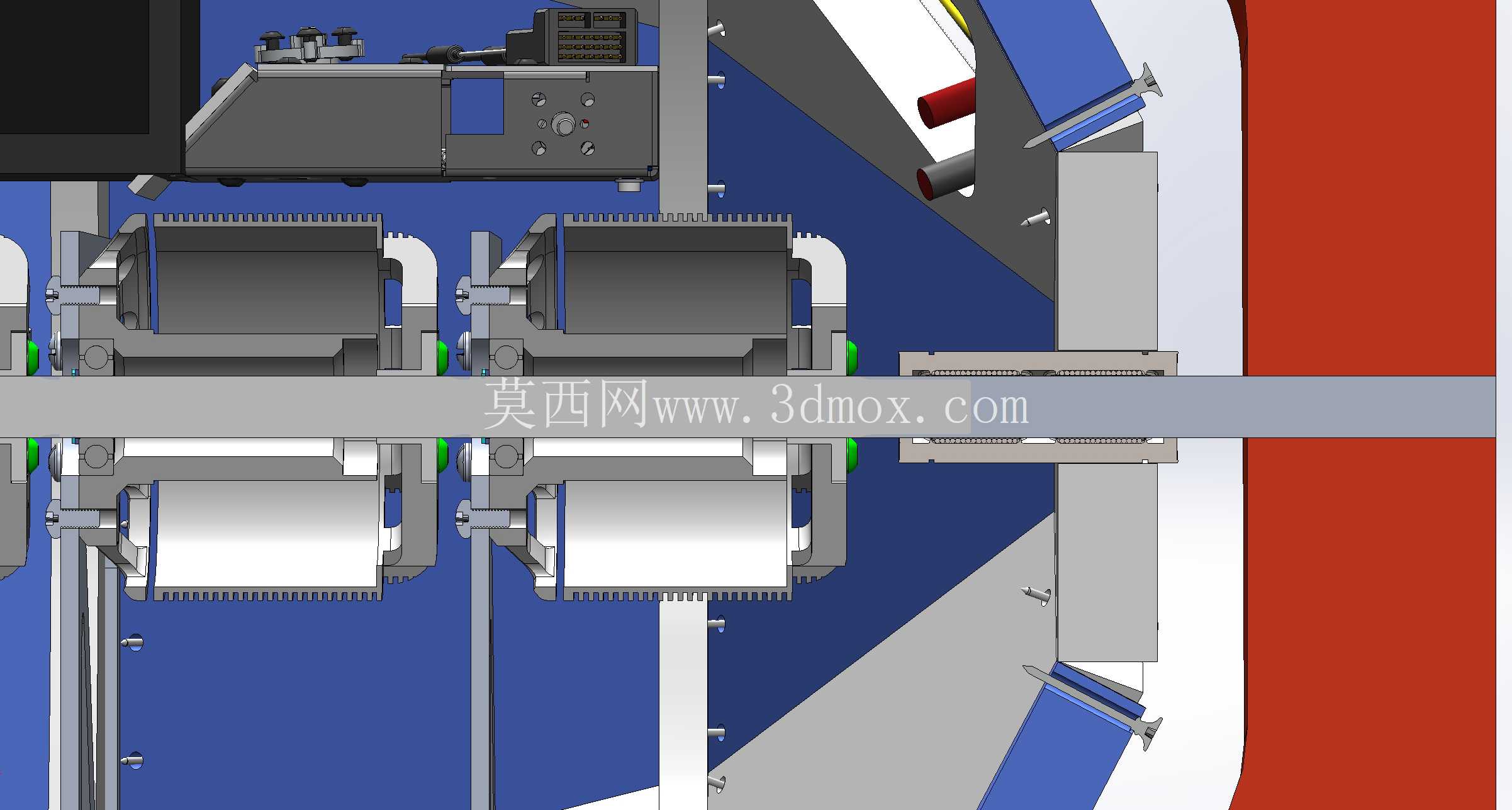

　　外围的环形行走框架是核心的行走承载结构，框架周向均匀布置了多组从动接触轮，这些接触轮采用高耐磨的聚氨酯材质，轮体通过小直径销轴固定在框架外侧，既可以保证机器人在地面滚动时的接触平顺性，也能在发生正面碰撞时通过轮体的小幅转动卸去部分切向冲击力，避免框架直接硬接触地面出现形变。驱动系统采用六台同轴轮毂电机对称布置的方案，总输出功率匹配大扭矩输出需求，电机的安装座直接与内核的主承力骨架焊接为一体，电机轴与环形框架之间采用花键连接，保证大扭矩传递过程中不会出现打滑、松脱的问题，对称布置的电机可以通过差速控制实现机器人的全向移动、原地自旋、弹跳起跳等动作，相比传统轮式格斗机器人，球形构型不存在倾覆风险，无论受到多大的冲击力翻转到任意姿态，都可以快速调整动力输出恢复机动能力。

　　防护结构方面，内核外层的拼接装甲采用高密度聚乙烯板材加工而成，板材厚度经过冲击仿真校核，能够承受竞技场景下的常规钝器冲击、切削剐蹭，装甲板与内部骨架之间设置了10mm的缓冲间隙，填充高弹减震泡棉，进一步抵消外部冲击的能量，装甲板的固定采用大规格紧固件，每个连接点都设置了防松垫片，避免连续冲击下紧固件松动脱落。从安装边界来看，整机整体外轮廓为标准球形，最大外径控制在适配常规竞技场地通道的尺寸范围内，外围环形框架的宽度小于内核直径，保证机器人在通过狭窄障碍、场地边缘时不会出现卡滞，内部所有元器件的安装都遵循重心居中的原则，电池、电机等大重量部件尽量靠近球心位置，降低整机转动惯量，提升机动响应速度。

　　在细节设计上，所有装甲板的拼接缝都采用阶梯式搭接结构，避免对抗过程中对方的武器插入拼接缝隙造成结构损坏，外围接触轮的安装销轴都做了防脱处理，轮体与框架之间预留了足够的转动间隙，避免泥沙、碎屑进入轮缝导致轮体卡滞。这款机器人的结构设计完全服务于竞技对抗场景，没有多余的装饰性结构，每一处构型、每一个连接点都经过受力校核，既保证了足够的结构强度，也尽可能控制了整机重量，避免多余重量影响机动性能，对于从事竞技机器人设计、特种移动机器人研发的结构工程师来说，其对称式驱动布局、冲击防护结构、无倾覆风险的构型设计都有较高的参考价值，可以将相关设计思路移植到防爆巡检机器人、灾后搜救机器人等特种球形移动设备的研发中，针对不同的应用场景调整装甲材质、驱动功率、内部搭载模块即可快速衍生出适配不同需求的机型。
