IEEE标准SOIC小外形集成电路封装三维设计

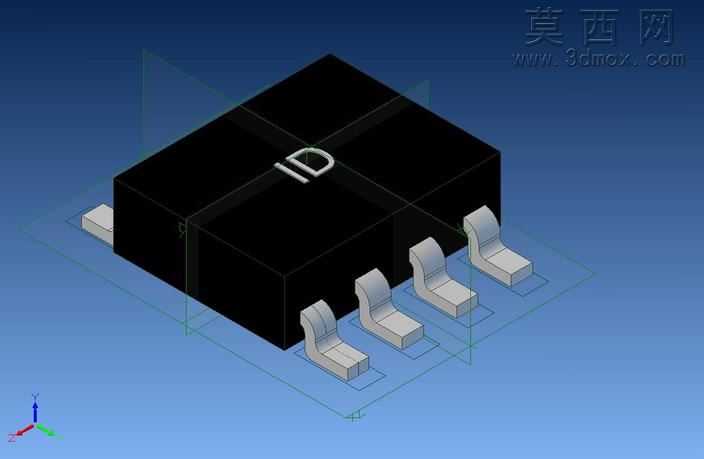

本作品为符合IEEE标准的小外形集成电路SOIC封装三维设计，采用Alibre Design软件完成全参数化建模，建模过程严格遵循SOIC封装的行业通用尺寸规范，精准还原了该类贴片封装的典型结构特征。建模阶段首先以封装本体的塑封基体为核心基准，绘制规整的长方体基体轮廓，对塑封体表面的极性标识凹槽做了精准的特征刻画，通过拉伸切除命令完成标识位的凹陷结构，保证极性标识的位置、尺寸与实际工业产品完全一致，避免后续生产使用中出现极性识别偏差。针对封装两侧的鸥翼形引脚，采用单引脚参数化绘制后阵列的方式完成，先绘制单个引脚的弯折轮廓曲线，通过扫掠命令生成引脚实体，精准还原引脚从塑封体引出后的弯折角度、引脚厚度、焊盘端的平整接触面，每一处弯折的圆角参数都参照实际量产封装的工艺标准设置，保证引脚结构既符合焊接工艺要求，也还原了真实器件的结构形态。材质与渲染环节，为塑封基体赋予哑光黑色环氧树脂材质，调整材质的粗糙度参数模拟真实塑封料的微哑光质感，避免过度反光造成的视觉失真；为金属引脚赋予镀锡铅合金材质，添加轻微的金属磨砂质感，还原引脚表面的真实金属光泽，同时通过环境光遮蔽效果，强化塑封体与引脚衔接位置的结构层次感，让整体模型的视觉呈现更贴近真实电子元器件的实物状态。结构设计上，严格把控各部分的装配关系，引脚与塑封体的嵌入深度、引脚间距、引脚伸出长度都完全符合SOIC封装的标准尺寸规范，模型各特征之间无重叠、无破面，可直接用于PCB布局的3D预览、电子装配模拟、教学演示等场景。设计过程中充分考虑了该类封装的通用适配性，所有尺寸参数都设置为可编辑状态，可根据不同引脚数的SOIC器件需求快速调整参数生成对应规格的封装模型，大幅提升同类型封装模型的复用效率，为电子设计领域的三维可视化应用提供精准的数字化模型支撑。
