卧式往复式蒸汽引擎结构展示三维模型

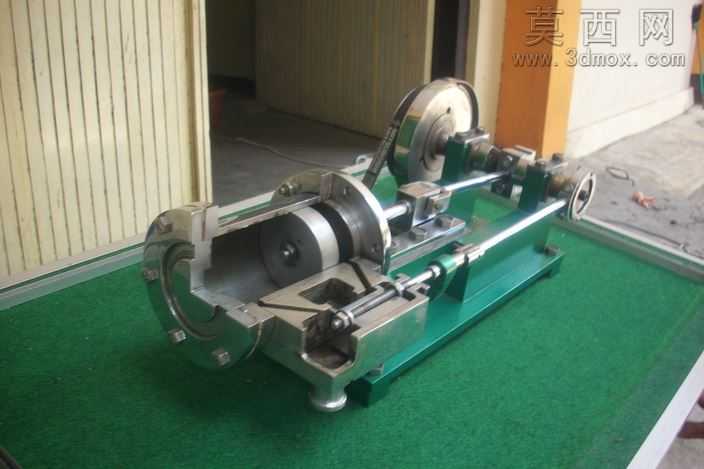

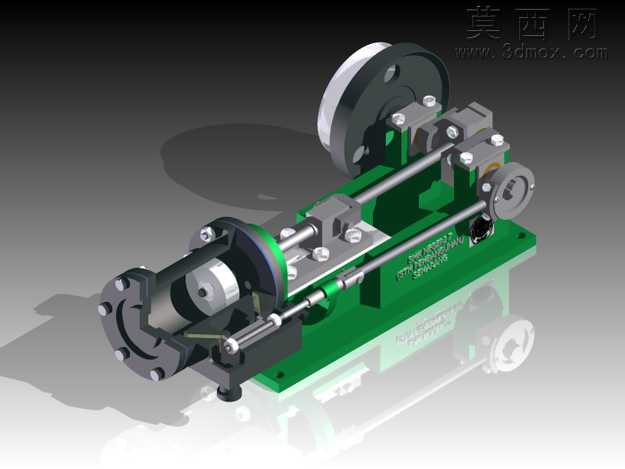

本模型为卧式往复式蒸汽引擎的等比例三维建模作品，整体采用Autodesk Inventor完成全参数化建模，通过多零件装配约束完整还原蒸汽引擎的经典传动结构。建模过程中首先搭建整体安装基座，采用绿色金属漆材质模拟铸铁烤漆底座，对底座上的安装孔位、定位凸台均做了精确的尺寸还原，保证各组件装配时的同轴度与位置精度。动力缸部分采用拆分式建模，缸筒内壁做光滑金属材质处理，活塞组件与活塞杆的配合间隙按照实际机械公差设置，外部端盖通过螺栓阵列完成装配，螺栓头的六角特征、垫片细节均做了精细化建模，还原紧固件的真实外观。传动部分包含飞轮、曲柄连杆机构、滑阀配气机构，飞轮采用灰铸铁材质搭配边缘抛光金属效果，轮辐上的减重孔、中心轴孔均做了结构还原，曲柄连杆与活塞、飞轮的连接部位设置了转动副约束，可直观演示蒸汽推动活塞往复运动、进而带动飞轮旋转的完整动力传递过程。导向杆、滑动支座部分采用镀铬金属材质，与绿色底座形成鲜明的材质对比，滑动面做了轻微的磨砂质感处理，还原机械滑动部件的表面特征。渲染阶段采用工作室柔光环境，添加地面反射效果突出模型的整体立体感，对金属部件添加适度的环境反射，增强材质真实感，各零件的倒角、圆角细节均做了保留，避免模型出现生硬的棱角。设计思路上以教学演示为核心目标，完整保留蒸汽引擎的核心功能结构，省略非必要的外部管线冗余细节，让观者可以清晰观察到配气机构、动力转换机构的运行逻辑，各零件可单独拆分查看，适合用于机械原理教学、动力结构认知场景，模型导出包含STL通用格式，可直接用于3D打印验证结构，也可导入其他三维软件做进一步的动画演示制作。
