ISCG5型自行车上链条导向限位构件

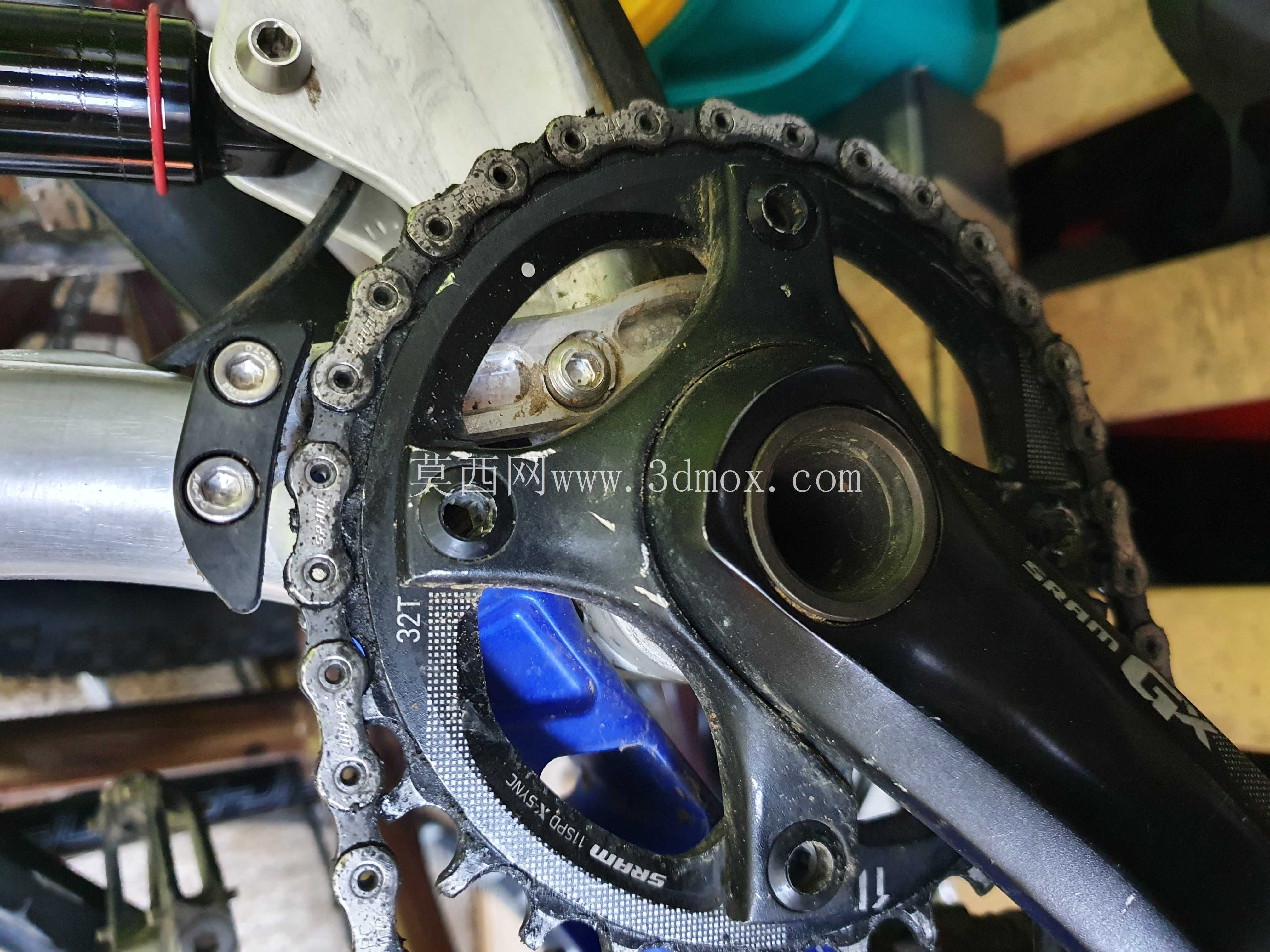

　　在山地车、速降自行车这类骑行场景中，链条脱落是影响传动可靠性的核心问题之一，尤其是颠簸越野路段，链条受振动冲击容易从牙盘齿位脱出，轻则中断动力传输，重则卡滞引发摔车风险，这款上链条导轨正是为解决这类链传动失稳问题设计的配套构件。从实际使用场景来看，该构件安装在自行车五通位置的ISCG5标准安装座上，处于牙盘上方的链条入链侧，工作时其端部的耐磨挡块刚好贴合链条外侧，当链条受颠簸出现横向跳动趋势时，挡块会对链条形成侧向约束，避免链条从牙盘上脱出，同时不会干涉链条正常的啮合传动动作。

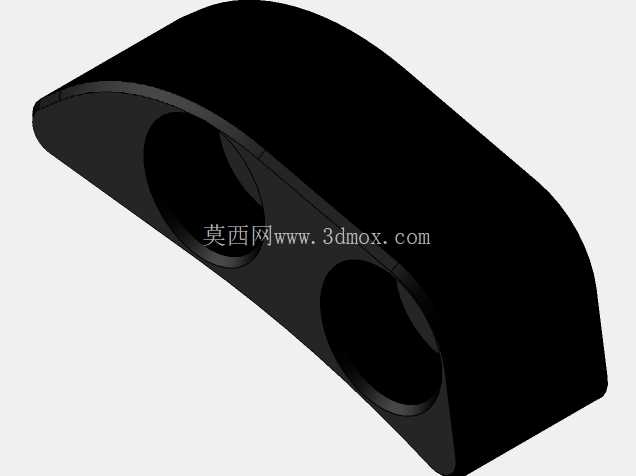

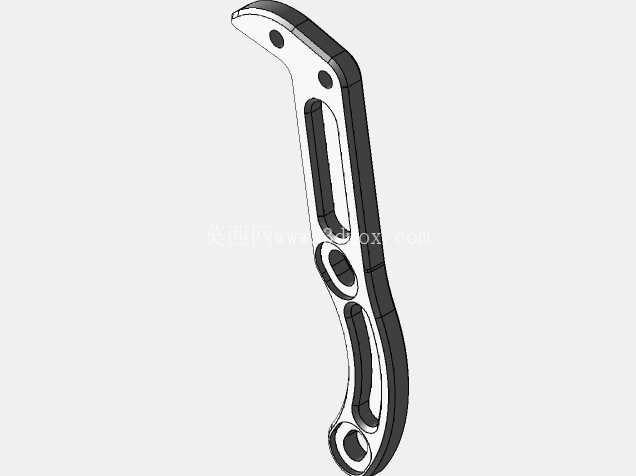

　　从结构设计思路来看，这款导轨采用了分体式功能分区设计，端部的黑色挡块为高耐磨改性材质，直接与链条接触，长期受链条摩擦也不会出现过度磨损，同时材质本身具备一定韧性，不会对链条表面造成硬性刮伤；主体支撑臂采用镂空式金属结构，在保证结构刚性的前提下尽可能降低自身重量，避免给整车增加不必要的簧下质量，支撑臂上的镂空槽同时也能减少骑行过程中泥沙的附着，降低泥沙卡滞带来的磨损风险。

　　安装边界方面，这款导轨适配标准ISCG5安装孔位，三个安装孔的孔位间距符合通用五通安装座的尺寸规范，安装时可根据牙盘齿数、链条线位置调整安装角度，确保挡块与链条的间隙处于0.5-1mm的合理区间，既不会因为间隙过大失去导向限位作用，也不会因为间隙过小导致摩擦阻力增大、加快链条磨损。从功能特性来看，这款导轨除了基础的防掉链功能外，其支撑臂的流线型外形可以减少骑行过程中的风阻，同时端部挡块的弧形轮廓完全贴合牙盘外侧的齿形轨迹，在链条变速过程中也能起到辅助导向作用，让链条在不同齿片间切换时更加顺畅，不会出现卡滞、跳齿的问题。

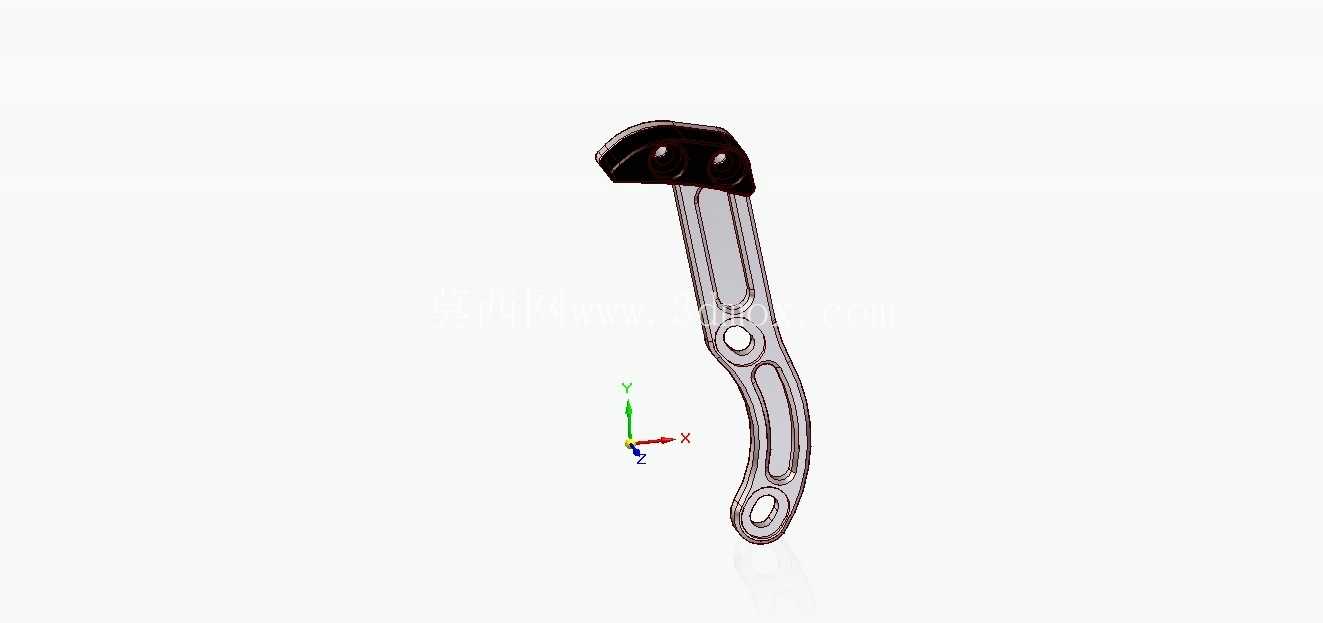

　　实际选型适配时，需要注意这款导轨主要适配单盘传动系统，对于多盘变速系统需要确认安装后不会与前拨链器产生运动干涉，同时安装完成后需要手动盘动链条检查全行程内的摩擦情况，调整到最佳间隙后再锁紧固定螺丝，避免长期使用中出现松动移位。在三维建模过程中，这款构件的建模重点在于支撑臂的曲面过渡与安装孔位的形位公差控制，支撑臂的曲面需要兼顾结构强度与轻量化要求，安装孔的位置度公差需要控制在0.1mm以内，才能保证实际安装时与ISCG5安装座完美贴合，不会出现安装错位导致的受力不均问题；端部挡块的接触面弧度需要与牙盘齿顶圆的弧度匹配，才能保证全齿位范围内的链条约束效果，建模时需要参考标准牙盘的齿形参数进行曲面拟合，避免出现局部间隙过大或者摩擦干涉的问题。
