铝合金SSP前轮衬套套件结构设计

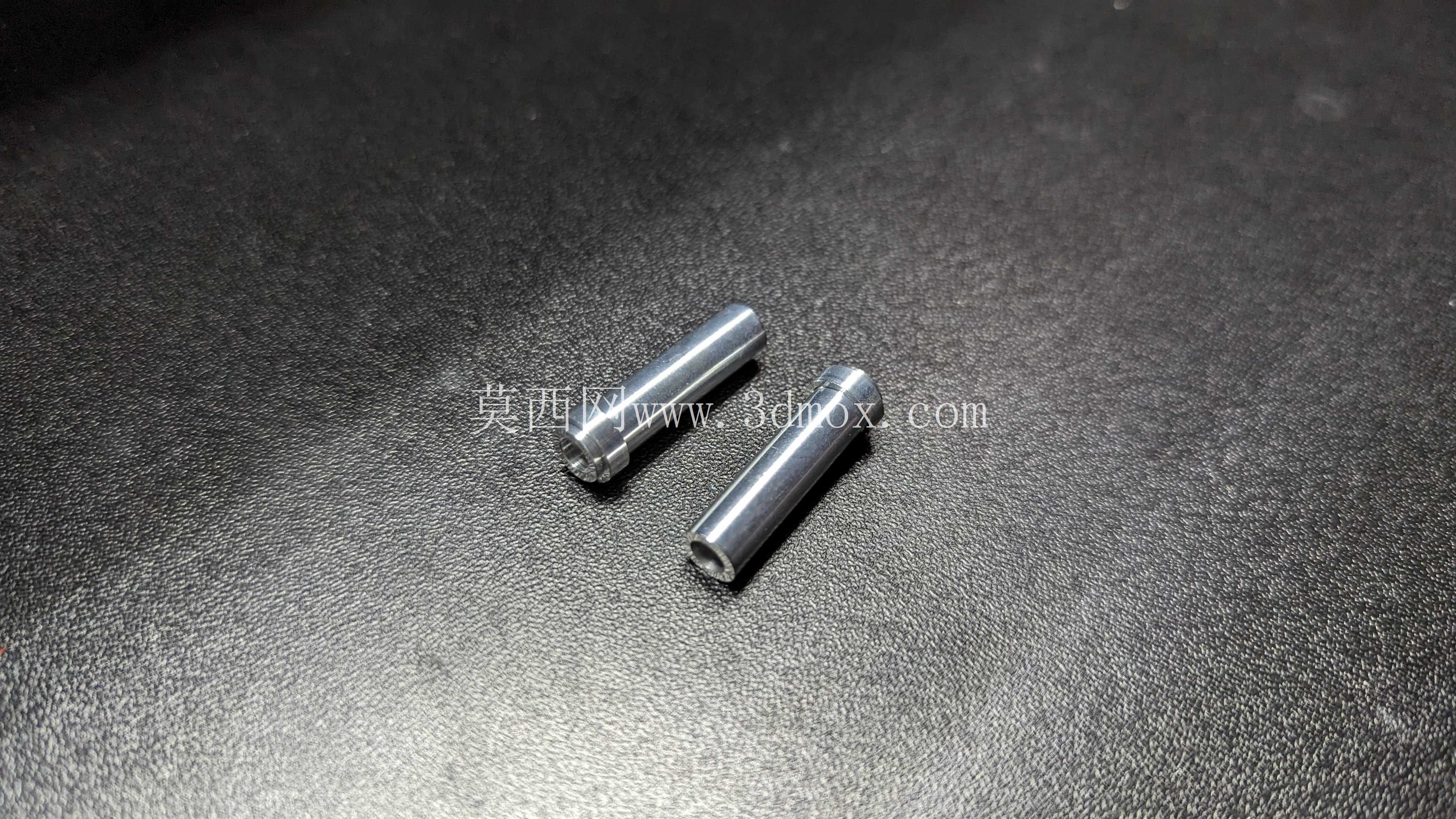

在小型移动机器人、轮式传动模组的结构搭建场景中，轮组与轴系的同轴定位精度、传动同步性直接决定设备运行的平稳性，这类场景下的衬套零件看似尺寸微小，却承担着定位、传力、耐磨的核心作用。这款铝合金材质的前轮衬套，主要适配SSP套件的前轮组安装需求，核心安装边界为适配4mm直径的肩螺栓前轴，轴向长度为1英寸，设计过程中充分考虑了小型轮组的安装间隙控制、传动件的压紧定位需求。

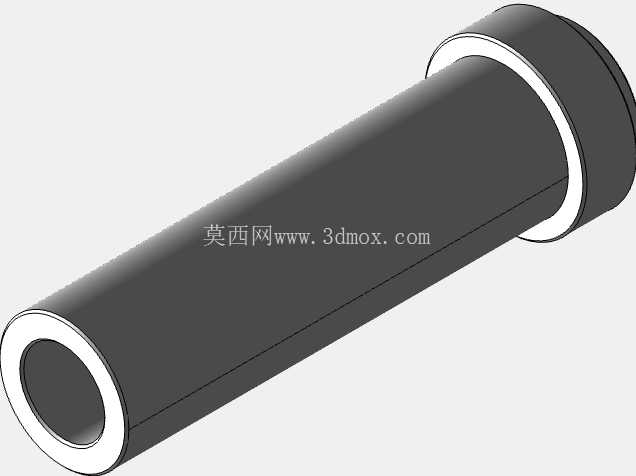

从功能特性来看，这类衬套区别于普通光面轴套，在端部设计有凸肩结构，安装到位后凸肩端面可以牢牢压住轮毂的安装端面，避免轮组在运行过程中出现轴向窜动，同时能够保证轮体与驱动皮带、齿轮等传动部件的端面保持齐平，消除因安装错位带来的传动打滑、齿面偏磨问题。在很多小型教育机器人、竞赛类移动平台的改装场景中，这类衬套的适配性并不局限于特定套件的前轮安装，只要轴径、安装空间匹配，都可以作为轴系定位零件使用，比如小型从动轮的支撑衬套、传动惰轮的定位隔套等场景，都能发挥其定位精度高、结构轻量化的优势。

设计思路上，选用铝合金作为基材，首先是考虑到小型移动设备对自重的控制需求，铝合金的密度远低于钢质衬套，在保证结构强度的前提下能够有效降低轮端的簧下质量，提升轮组的响应速度；同时铝合金的表面自润滑特性较好，在低速转动场景下，即使没有额外添加润滑脂，也能保持较低的转动阻尼，不会出现锈死卡滞的问题。衬套的内孔尺寸严格按照4mm轴径的公差配合要求设计，采用间隙配合的公差带，既保证轴能够顺利穿入，又不会出现径向晃动量过大的问题，避免轮组转动时出现偏心抖动。衬套的外圆与轮毂安装孔采用过渡配合，压入轮毂后不会出现相对转动，保证衬套与轮毂成为一个整体，转动过程中仅内孔与轴发生相对摩擦，磨损位置集中在衬套本身，后期维护仅需更换衬套即可，无需更换整个轮毂，降低维护成本。

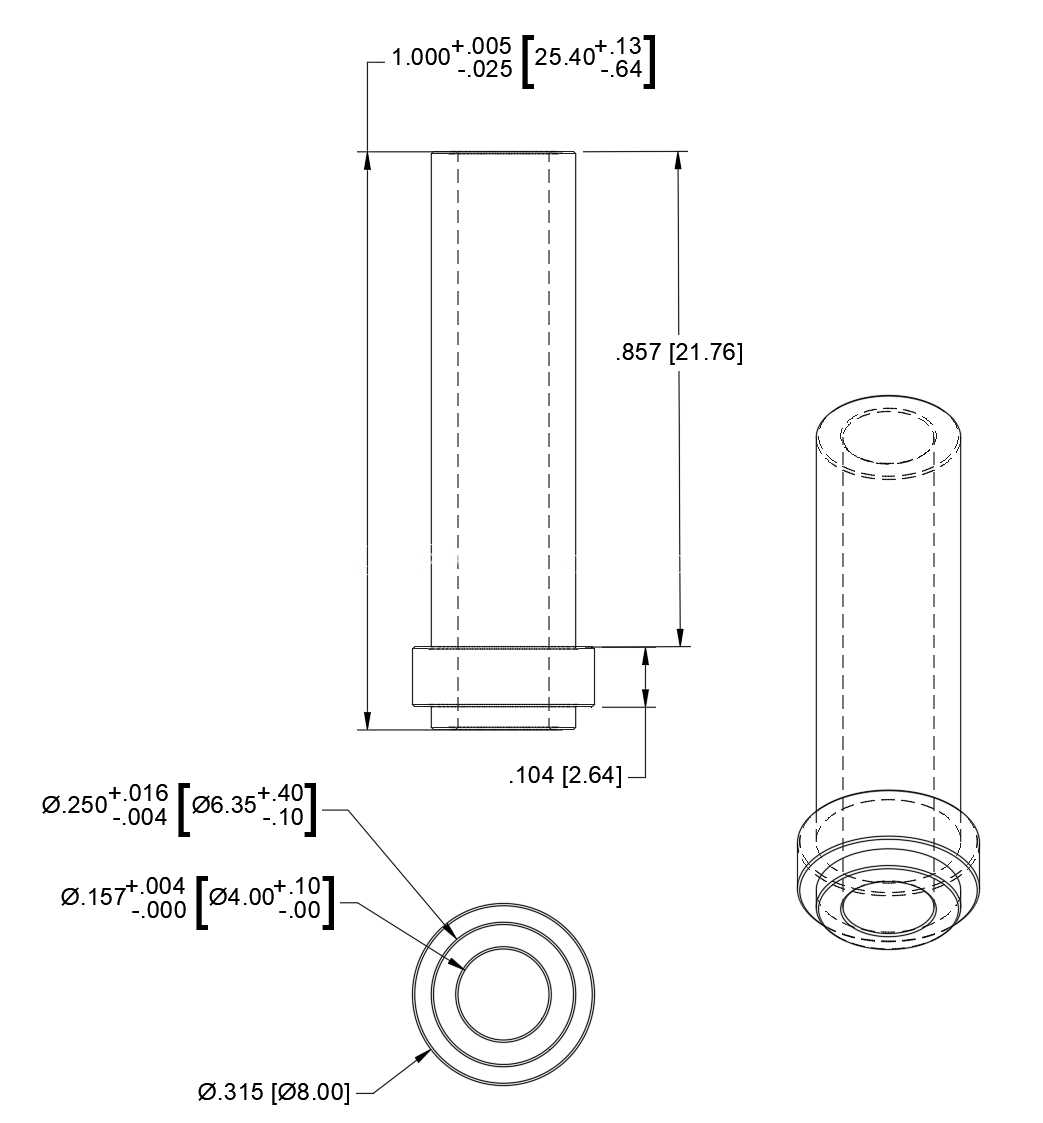

从安装边界来看，衬套的总长度为1英寸，这个尺寸是匹配SSP前轮组的轮毂宽度、传动件安装空间综合确定的，安装时衬套穿过轮毂的中心孔，凸肩端面贴合轮毂外侧，另一端可以根据安装需求搭配垫片或者锁紧螺母，将轮毂夹紧固定在两个衬套之间，保证轮组的转动自由度被限制在径向，轴向没有多余的窜动间隙。凸肩的外径尺寸经过校核，既能够完全覆盖轮毂的安装端面，保证压紧力均匀分布，又不会超出轮毂的外圆尺寸，避免与周边的车架结构、传动皮带发生运动干涉。在实际建模过程中，衬套的内外圆同轴度、凸肩端面与内孔轴线的垂直度都设置了较高的形位公差要求，避免因为形位误差导致轮组安装后出现偏摆，影响设备的直线行走精度。

这类小型衬套零件虽然结构简单，但是在轮式传动系统中属于不可或缺的基础零件，很多设计人员在搭建小型轮式设备时，往往会忽略这类定位衬套的精度设计，采用随意裁切的铜管或者塑料管代替，最终导致轮组窜动、传动打滑、行走跑偏等问题。这款衬套的结构设计充分考虑了小型轮组的实际安装需求，从材质选择、公差配合、结构形式上都做了针对性优化，能够满足竞赛机器人、小型移动平台、DIY轮式模组的安装使用需求，在三维建模过程中，这类零件的参数化设计也便于后续根据不同的轴径、轮毂宽度需求快速调整尺寸，衍生出适配不同安装场景的衬套系列。
