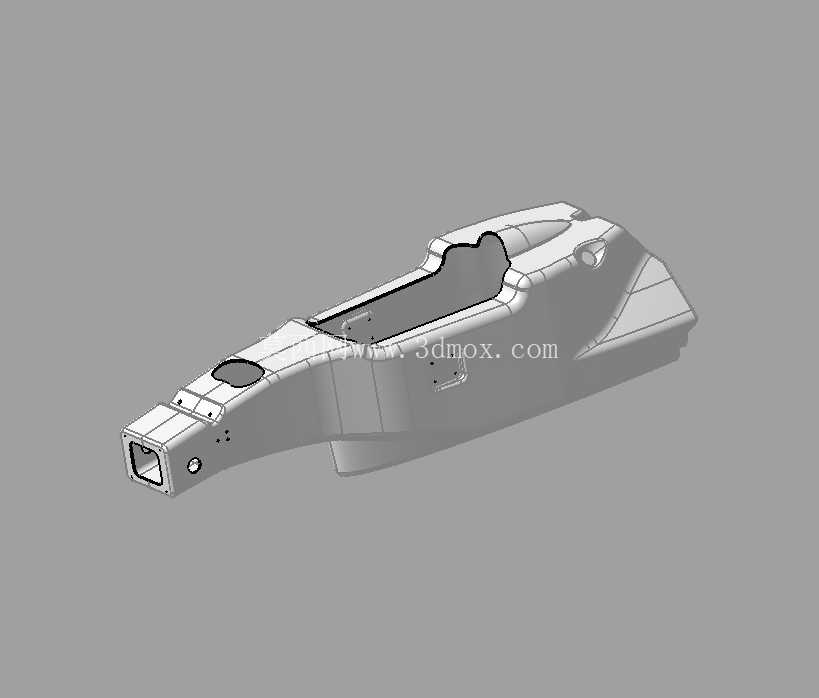

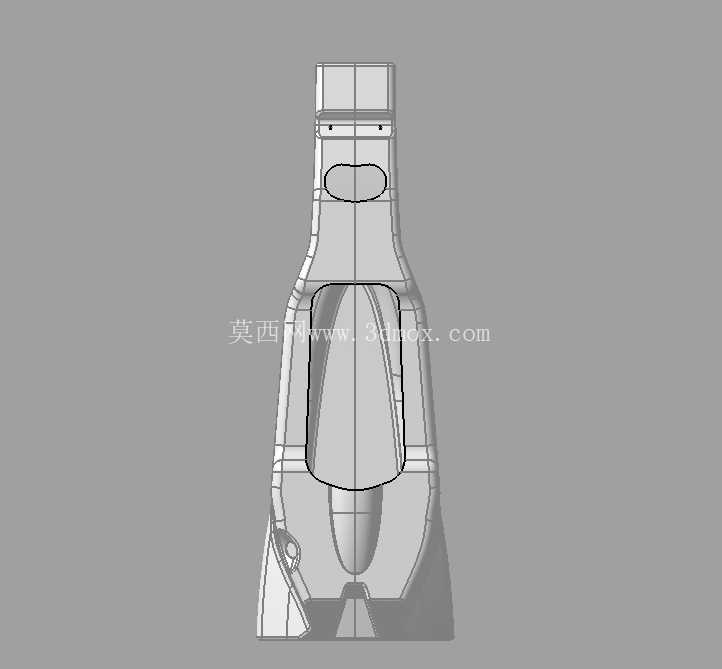

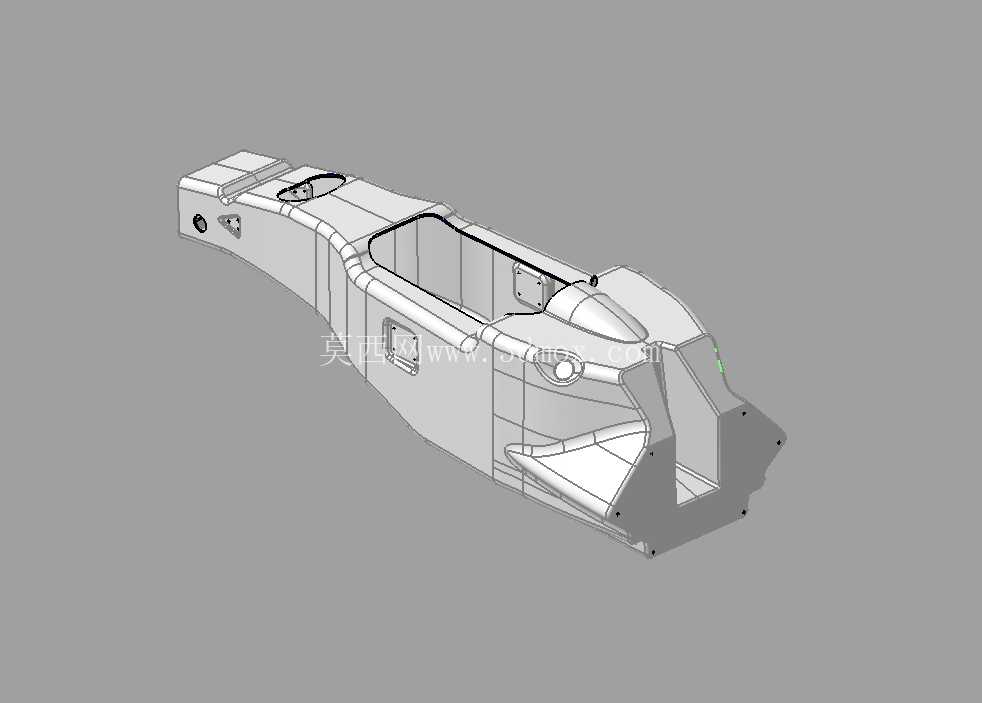

一级方程式赛车单体壳体结构设计

　　从功能特性层面看，该单体壳的结构设计完全围绕赛事工况展开：座舱区域的型面完全贴合赛车座椅、汉斯装置与车手的驾驶姿态，舱口边缘做了加强翻边处理，避免侧碰时结构变形侵入车手生存空间；壳体表面预留的各类安装孔位，分别对应线束固定、传感器安装、车身覆盖件卡扣、冷却管路固定等实际装配需求，所有孔位的位置度公差都控制在装配允许的范围内，避免后期装配出现干涉问题；壳体前部的锥形过渡段，是前碰撞吸能结构的安装基准，需要保证碰撞时冲击力能够沿壳体预设的传导路径分散到整个结构，避免局部应力集中导致结构瞬间失效；壳体后部的连接法兰面，做了局部加厚处理，匹配动力总成输出的大扭矩载荷，避免急加速、急制动时连接位置出现结构开裂。在场地竞速赛事的工程体系中，单体壳是方程式赛车承载所有性能诉求的核心结构件，不同于民用车辆的非承载式或普通承载式车身，这类壳体需要同时兼顾极致轻量化、超高抗扭刚度、碰撞溃缩吸能、部件安装基准多重属性，是赛车设计中技术密度最高的总成之一。从实际赛事应用场景来看，该类单体壳直接作为车手座舱的承载主体，前端衔接前悬架安装点、前碰撞吸能结构与前翼安装基座，后端对接动力总成固定位、后悬架安装支座与尾翼支撑结构，上部预留头盔观察舱口、方向盘操作空间与安全带固定锚点，下部则需要匹配底板气流通道的型面要求，为整车空气动力学性能提供基础型面支撑。

　　设计思路上，该结构完全遵循赛车级的设计标准，整体采用一体化的流线型曲面构建，没有多余的冗余结构：首先确定的是车手坐姿的人机边界，以坐姿状态下的头盔位置、肩部宽度、腿部伸展空间为内部空腔的最小边界，保证车手在佩戴全盔、穿着赛车服的状态下有足够的操作空间，同时不会因为空腔过大增加不必要的结构重量；其次是根据前后悬架、动力总成的安装硬点，反向推导壳体的加强筋布局，在悬架安装点、安全带锚点这些高载荷区域，通过局部增厚、内置加强筋的方式提升局部强度，而在非承载区域则尽可能做薄，实现整体重量的最优控制；外形曲面的构建同时兼顾空气动力学要求，壳体上表面的弧度匹配整车的气流走向，引导气流顺利流向尾翼与后部散热区域，侧面的型面则与侧箱气流通道衔接，减少气流分离带来的阻力损失。

　　从安装边界来看，该单体壳的整体轮廓完全匹配方程式赛车的轴距、轮距参数，前端安装面的位置对应前轴的载荷分布要求，后端连接面的高度匹配动力总成的布置角度，座舱底部的最低点满足赛事规则要求的离地间隙限制，壳体两侧的突出结构对应侧碰防护结构的安装位，所有外部连接点的位置都与周边总成的安装边界做了干涉检查，确保装配时不会出现空间冲突。结构的抗扭刚度设计是这类单体壳的核心指标，整个壳体的曲面过渡都做了连续的曲率处理，避免出现直角、锐角这类应力集中的结构，在载荷传递的路径上，通过曲面的弧度变化引导应力均匀分散到整个壳体结构，而不是集中在某一个连接点上；座舱周围的加强结构采用闭环式的框架设计，即使在单侧受到撞击的情况下，也能保证另一侧的结构完整性，给车手留出足够的生存空间。

　　对于三维建模从业者而言，这类单体壳的建模难点在于曲面的连续性控制与安装硬点的精准定位，所有曲面都需要达到G2连续以上的要求，才能保证后续加工或者渲染时的表面质量，而各个安装点的坐标必须严格匹配整车总布置的硬点参数，一旦出现偏差就会导致后续悬架、动力总成的装配出现错位，影响整车的定位参数与行驶性能。在实际的赛事应用中，这类单体壳还要配合碰撞测试的要求，在预设的溃缩区域做诱导结构设计，让碰撞发生时结构能够按照预设的方式逐级吸能，而不是直接断裂或者侵入座舱区域，这部分的结构设计需要和材料选型、壁厚控制结合起来，在模型中通过不同的壁厚分区来体现不同区域的性能要求。
