带定心调节结构的鱼嘴切管设备

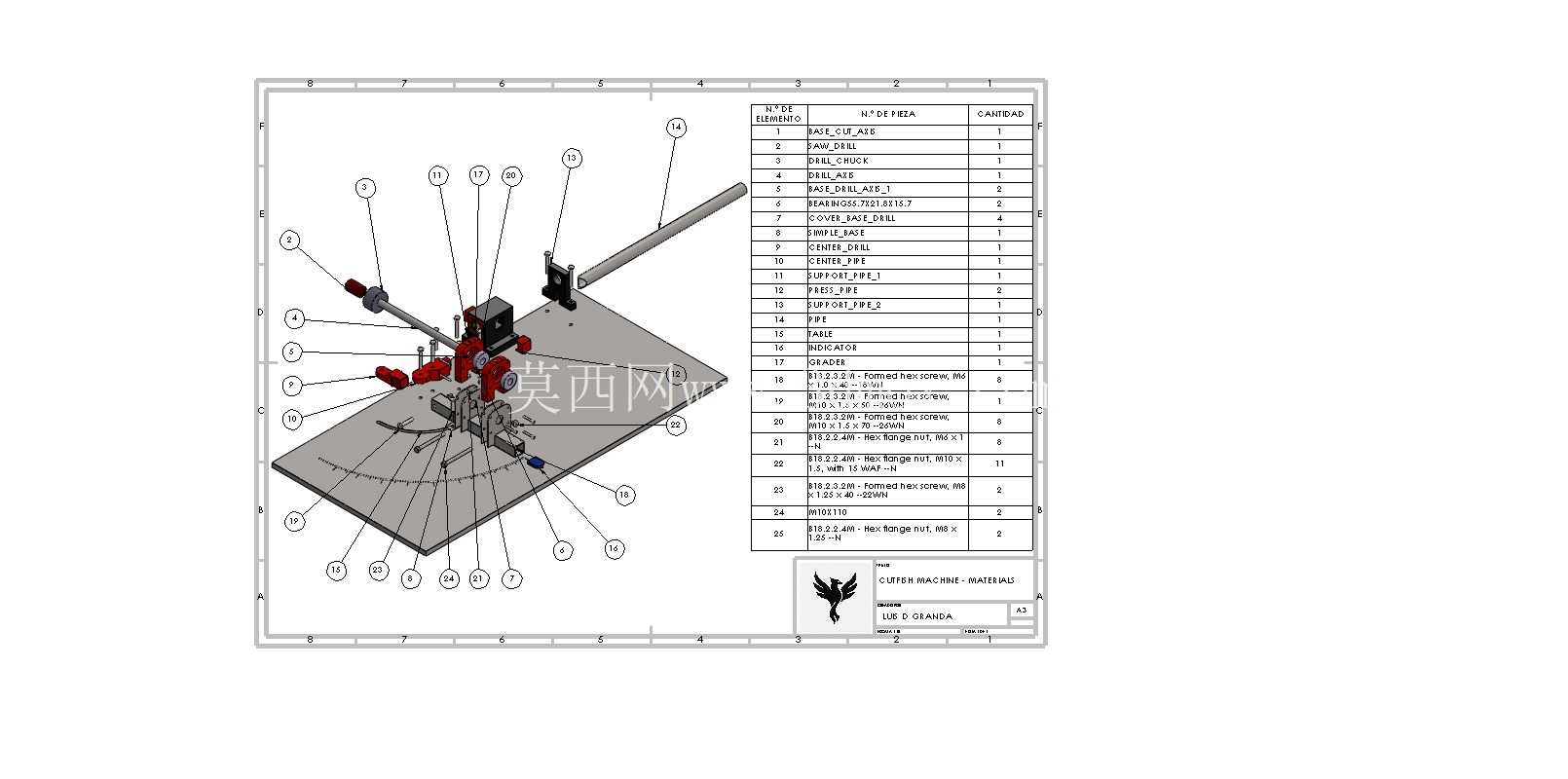

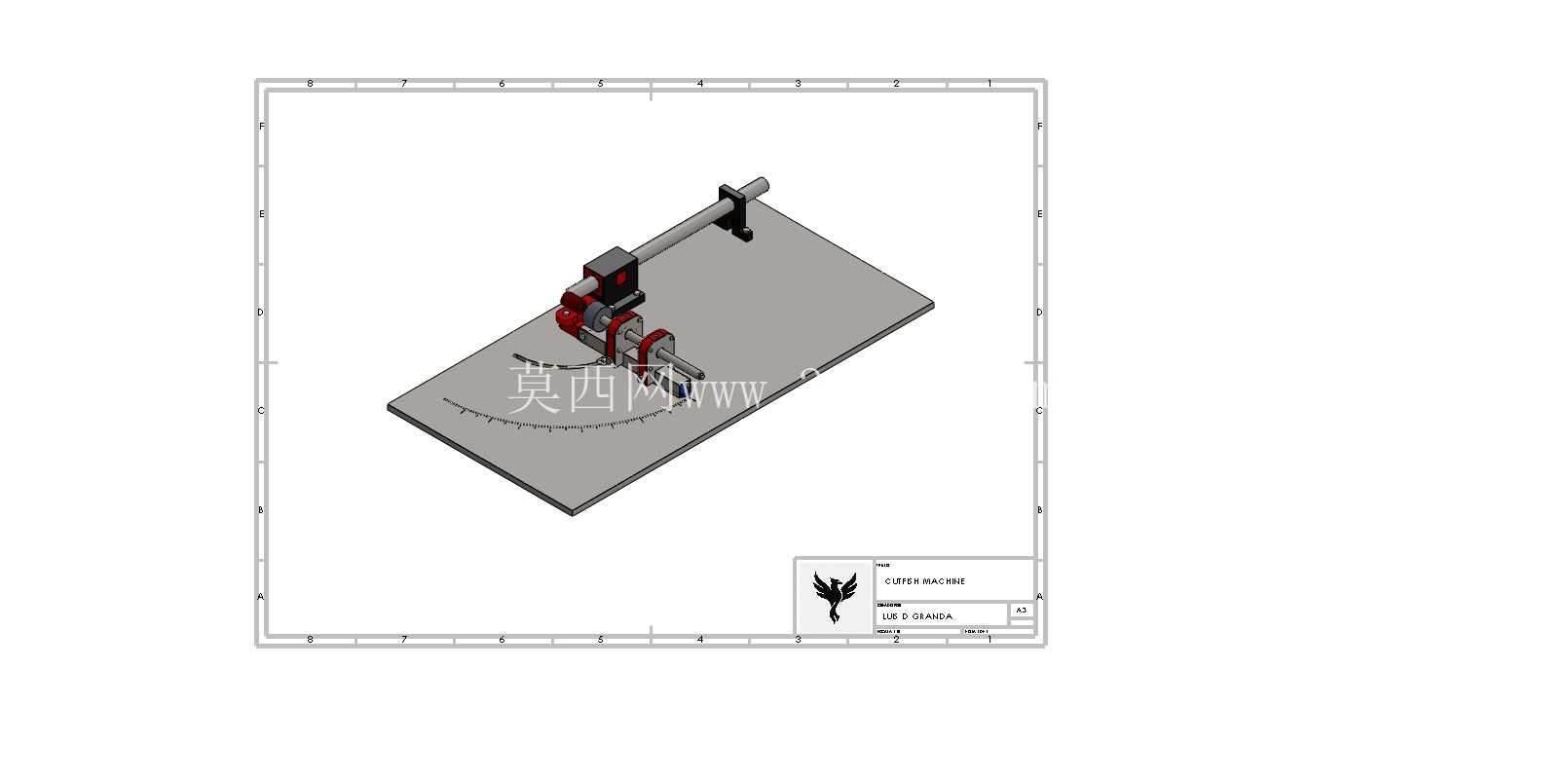

　　在现场管材预制、小型维修车间的管端加工场景里，常遇到不同壁厚金属圆管需要加工鱼嘴形对接坡口的需求，这类坡口多用于管道焊接时的相贯线贴合，常规的大型相贯线切割设备占地大、调试流程长，对于小批量、多规格的现场加工任务适配性差，这款手动式鱼嘴切割设备就是针对这类零散加工场景设计的专用工装。设备核心的定心结构是设计时的重点考量部分，标配适配1-1/2英寸管径的基准定位，同时配套可更换的定心销组件，能够覆盖一定范围内不同外径的圆管装夹，不需要额外更换整套夹具体，只需要调换对应规格的定心销就能完成不同管径的装夹定位，装夹时依靠侧边的快速压紧结构把管材固定在基准座上，避免切割过程中管材窜动影响坡口成型精度。

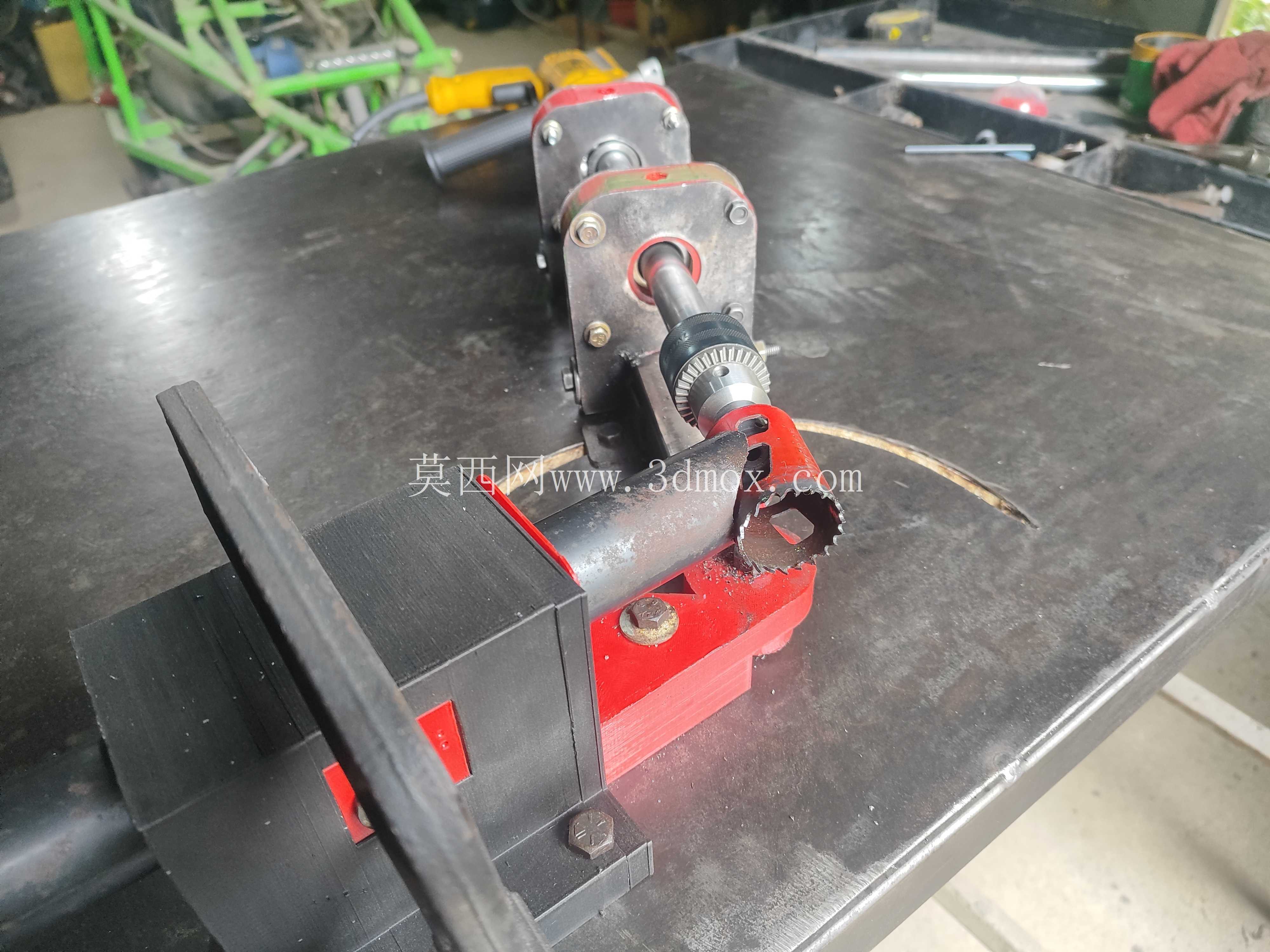

　　切割执行部分采用手动进给的齿轮传动结构，摇动手柄即可带动锯片沿着预设的轨迹进给，轨迹轮廓完全匹配鱼嘴坡口的成型曲线，不需要操作人员手动把控切割角度，只要匀速转动进给手柄就能完成标准鱼嘴形坡口的切割，相比手持角磨机打磨的方式，成型一致性更好，坡口面的粗糙度也能满足后续焊接的贴合要求，不需要二次修磨。从安装边界来看，整套设备的底座采用厚重的钢板焊接结构，底部预留了工装台安装的螺栓孔，可以直接固定在常规的钳工工作台或者移动式工装架上，不需要额外做地基固定，整体占用的工作台面尺寸不大，适合在空间有限的维修现场、流动加工班组里使用。

　　设计过程中充分考虑了易损件的更换便利性，切割锯片采用标准的通用五金件，不需要定制专用锯片，日常使用中锯片磨损后可以快速拆卸更换，传动部分的轴承、齿轮都采用标准件，后期维护不需要专门定制配件。夹具体的定位基准面经过磨削加工，保证管材装夹后的同轴度，定心销和夹具体的配合间隙控制在合理范围内，既保证装夹时的插拔顺畅，又不会因为间隙过大导致管材偏心，影响最终切割出来的鱼嘴坡口对称度。设备的进给手柄位置经过人体工学优化，操作时操作人员站在设备正面就可以轻松完成进给操作，不需要别扭的侧身发力，长时间连续操作也不容易产生疲劳。

　　切割过程中产生的切屑会顺着底座的斜面滑落，不会堆积在传动结构的缝隙里，日常清理只需要清扫工作台面即可，不需要拆解设备清理内部积屑。对于管材加工的从业者来说，这类小型专用工装不需要复杂的电气接线，纯机械结构的故障率极低，不管是在没有供电的野外现场配合手动工具使用，还是在车间里作为批量加工的辅助设备，都能稳定完成鱼嘴坡口的加工作业，相比大型数控切割设备，前期投入成本低，操作人员不需要经过复杂的编程培训，只要简单讲解装夹和进给操作就能上手使用，非常适合小批量管材加工、管道维修现场的坡口加工作业。在结构细节上，压紧结构的压块表面做了防滑处理，夹紧管材时不会出现压痕也不会打滑，即使是表面有轻微锈蚀的管材，也能牢固夹紧不会在切割时转动。进给轨迹的靠模部分采用耐磨钢材制作，长期使用也不会因为磨损导致轨迹变形，保证切割出来的坡口形状始终符合焊接对接的要求。
